SD卡座PUSH-PUSH型全自动组装生产设备

　　这款设备面向消费电子连接器生产场景，专门适配PUSH-PUSH结构SD卡座的全流程量产组装需求，在3C电子零部件加工车间的卡座量产线中可作为核心单机使用，替代传统多工位分散人工作业模式，单台设备即可覆盖从端子插装到成品检测包装的全工序流转，大幅降低产线人工排布密度与工序间转运损耗。设备采用转盘式多工位布局设计，核心作业工位依次排布插端子、插写保护端子、弹簧与滑块组装、胶芯入装、挂钩装配、外壳压装、电性能检测、CCD外观检测、成品下料包装单元，各工位通过精密分割器驱动的转盘实现工件精准转序，工位间定位重复精度可控制在0.02mm以内，满足SD卡座这类微型精密连接器的装配公差要求。机架采用方通焊接整体框架结构，

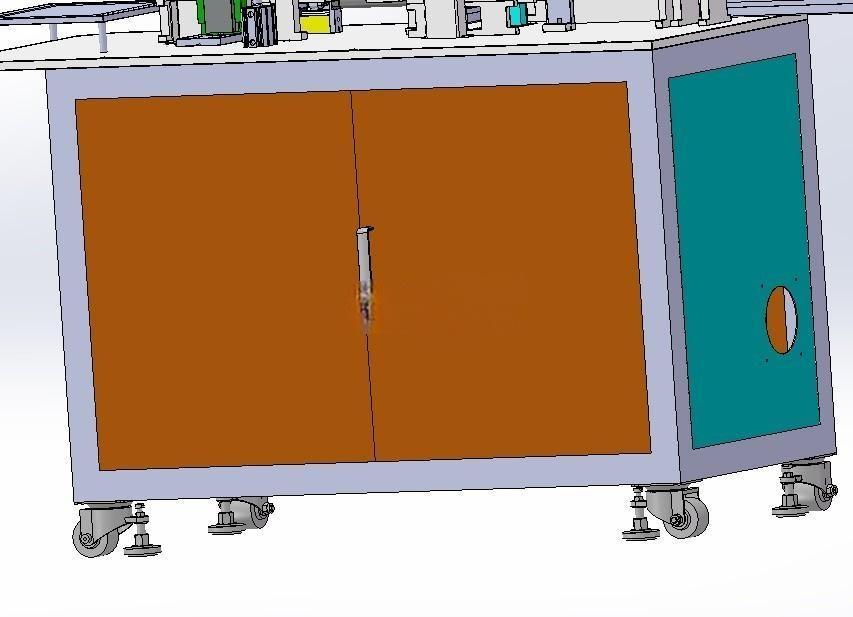

　　底部配置可调脚轮与支撑脚杯，既方便设备在车间内的移位调整，也可在安装固定时调平设备，抵消地面不平整带来的机架形变影响，机架下部设置双开门储物柜体，可容纳电气控制元件、气动阀组与废料收集装置，柜体侧面预留散热通风口，避免长时间运行时柜内温度过高影响电气元件稳定性。设计阶段针对SD卡座各零部件的尺寸特性做了专属适配：端子插装工位采用分料导向结构，避免微型端子插装时出现弯折、插偏问题；弹簧滑块组装工位配置预压定位机构，确保弹簧滑块入胶芯时的姿态一致，不会出现卡滞、弹飞问题；外壳压装工位采用柔性压头，压装行程通过伺服电缸精准控制，避免压装力过大导致塑胶外壳开裂。设备的作业面高度按照人体工程学设置为850mm，

　　操作人员仅需在设备前端的上料工位补充端子、胶芯、弹簧、外壳等散料，无需介入中间装配环节，设备运行过程中各工位的作业状态通过指示灯实时反馈，出现卡料、缺料情况时会自动停机并触发提示，降低设备故障排查难度。电测与CCD检测工位可自动剔除装配不良、电性能不达标的次品，避免不良品流入后续包装环节，成品出料端可直接对接包装流水线，实现组装检测包装的全流程连贯作业。设备整体占地尺寸控制在长1800mm、宽1200mm、高1600mm范围内，对车间安装空间要求较低，无需特殊地基处理，普通平整硬化地面即可安装部署，气路接口设置在设备后侧下部，电路走线全部通过机架内部线槽排布，外部无裸露管线，既避免车间作业时管线剐蹭受损，也能保持设备外观整洁。
