双工位薄膜热起凸自动加工设备结构

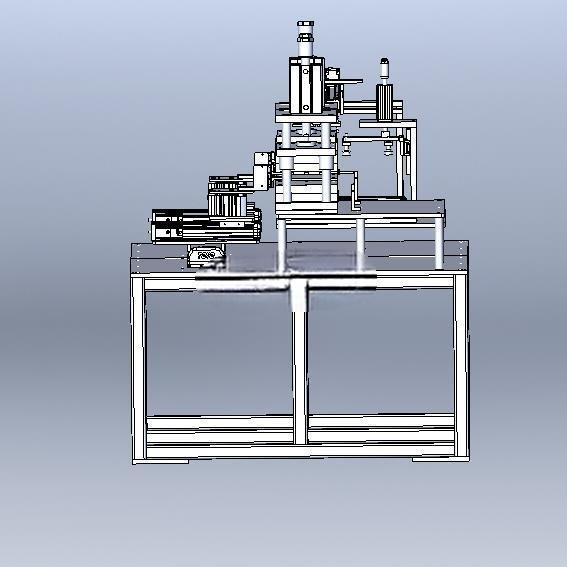

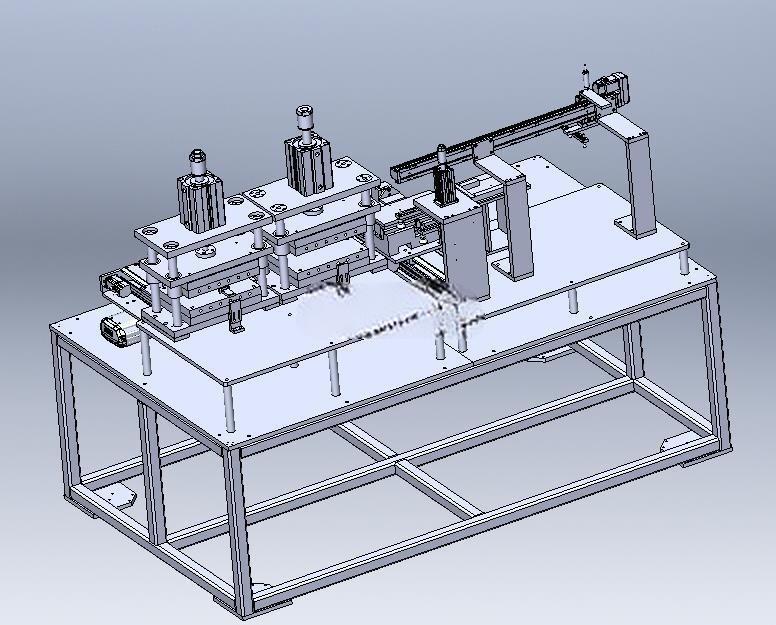

　　在软包装、功能薄膜片材的加工环节中，薄膜局部起凸是实现产品定位、触感标识、密封凸点结构的常用工艺，这类工艺此前多依赖人工上下料配合单工位热压机完成，存在上下料等待时间长、人工取放料定位偏差大、热压时长一致性差导致的凸点成型不良率偏高的问题，这款双工位热起凸设备正是针对这类产线痛点做的结构设计。设备整体采用方管焊接机架作为承载基础，机架下部预留电气元件安装空腔，台面作为各执行机构的安装基准，整体安装边界可适配常规车间1.2米宽的设备排布通道，台面高度符合人工补料、异常排查的操作 ergonomic 要求，不需要额外做垫高或挖地坑处理。从功能逻辑上，设备拆分了自动取料、夹持送料、热压成型、出料几个核心动作单元，

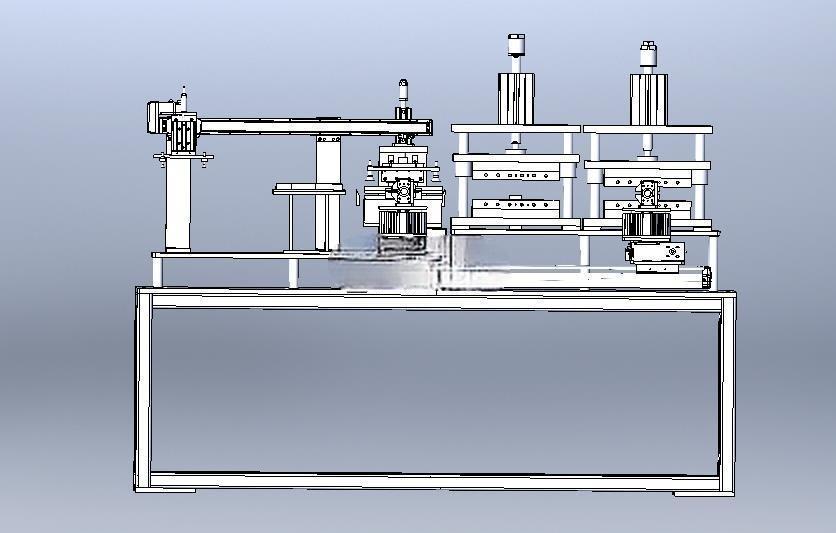

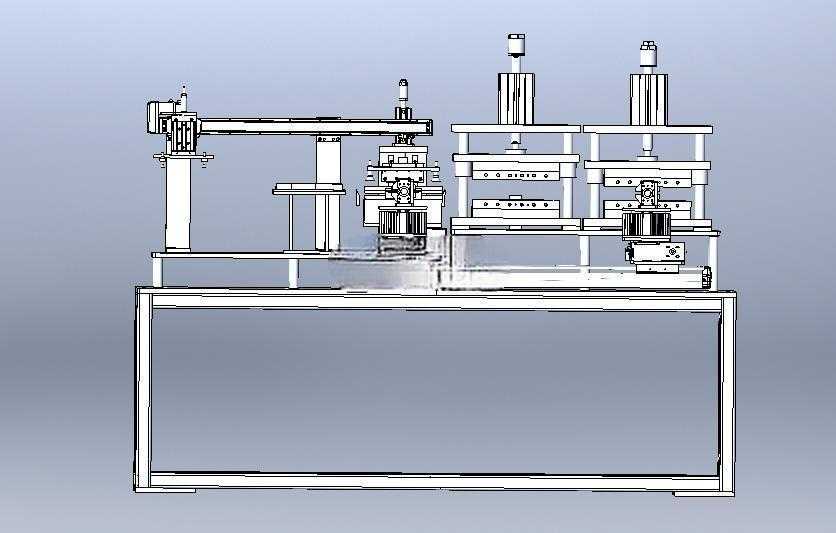

　　取料端采用真空吸附结合气缸驱动的横移机构，可从待料工位逐片拾取薄膜坯料，避免人工取料造成的薄膜褶皱、表面污损问题；夹持单元采用带软质胶垫的气动手指，夹紧力可通过气源压力调节，不会在薄膜边缘留下压痕，同时能保证送进过程中坯料不发生偏移。热压单元采用上下对置的加热板结构，上热压板带缓冲导向柱，下压过程中可自适应补偿薄膜厚度公差，保证凸点成型深度均匀，加热板的温度传感器安装位置贴近成型工作面，能减少温控滞后带来的成型质量波动。双工位的转盘式布局设计，让一个工位处于热压保压状态时，另一个工位可同步完成取料、放料、出料动作，将热压等待的无效时间完全利用起来，相比单工位设备可提升近一倍的加工节拍。各运动轴的驱动均采用标准气缸搭配线性导轨做导向，

　　没有采用复杂的伺服模组结构，一方面降低了设备的制造成本，另一方面也减少了后期维护的复杂度，适合中小批量薄膜加工车间的使用场景，设备的气路、线路均沿机架型材内腔排布，台面无裸露管线，可避免加工过程中薄膜边角料掉落卡滞管线、或高温热辐射加速管线老化的问题。出料端设置倾斜导料槽，成型完成的工件由夹指松开后可沿导料槽滑入成品收集箱，不需要额外配置出料输送机构，进一步压缩了设备的整体占地尺寸。
