保温杯杯嘴激光自动焊接工装设备

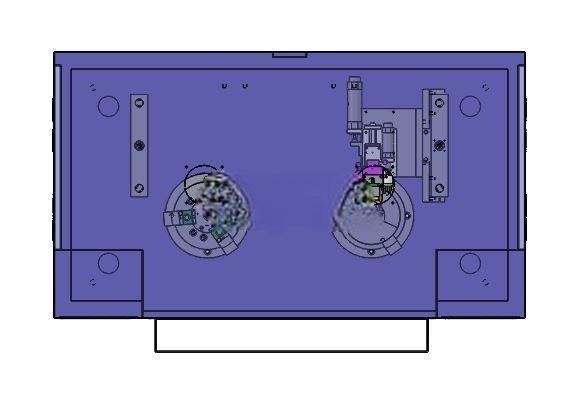

　　在不锈钢保温杯量产加工环节，杯嘴与杯身的连接焊缝质量直接决定产品的密封性能与使用寿命，传统人工氩弧焊接存在焊缝一致性差、热变形量大、产能受人员熟练度限制等痛点，这套自动焊接设备正是针对该工序痛点开发的专用加工装备。设备采用双工位旋转治具布局，两个带定位夹具的转盘对称布置在焊接工位两侧，配合交替供料结构，可实现一侧工位上下料的同时另一侧完成焊接作业，全程无需停机等待供料，大幅压缩单工序辅助时间，适配保温杯规模化生产线的节拍要求。治具部分采用仿形定位设计，可精准适配不同规格保温杯杯身的装夹需求，旋转驱动机构带动治具做匀速回转运动，焊接执行端固定在直线滑台模组上，可根据杯嘴焊接位置做精准进给调整，焊接过程中焊枪位置保持固定，

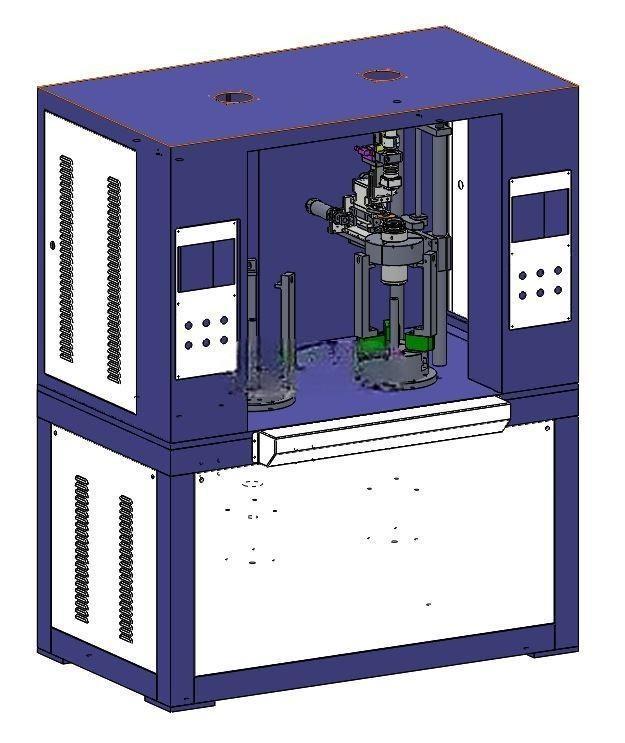

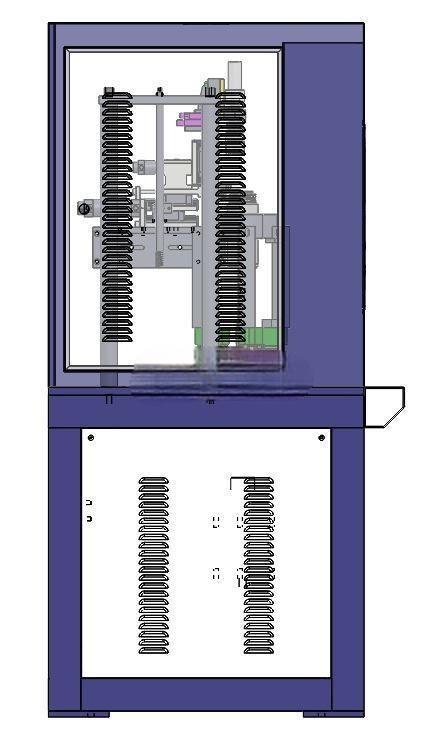

　　依靠治具回转带动工件完成整圈焊缝的连续焊接，有效避免焊枪移动带来的焊缝轨迹偏差，保证整圈焊缝的熔深均匀、外观一致。焊接方式选用激光焊接工艺，相比传统焊接方式热影响区更小，焊接后杯身变形量可控制在极小范围内，减少后续整形工序的工作量，焊缝表面光滑无明显焊疤，可降低后续抛光工序的加工时长。从安装边界来看，设备整体采用台式集成布局，所有驱动、焊接、控制元件均集成在一体式台架上，台架底部预留标准安装孔位，可直接固定在车间常规生产线工作台面上，不需要额外做大型地基施工，外接气源、电源与激光发生器接口即可投入使用，台架两侧预留维护开口，方便后期对滑台、旋转轴、管路线路做日常点检与易损件更换。设计过程中充分考虑了工装的快换需求，

　　杯身定位夹具采用快拆式连接结构，更换不同产品规格时仅需更换对应仿形治具，调整滑台行程参数即可快速切换生产型号，适配多规格保温杯的柔性生产需求，设备的焊接轨迹参数可根据不同杯嘴的焊接角度、焊缝宽度做对应调整，满足不同产品的焊接工艺要求。
