多工位铜片阻值筛选分类设备结构

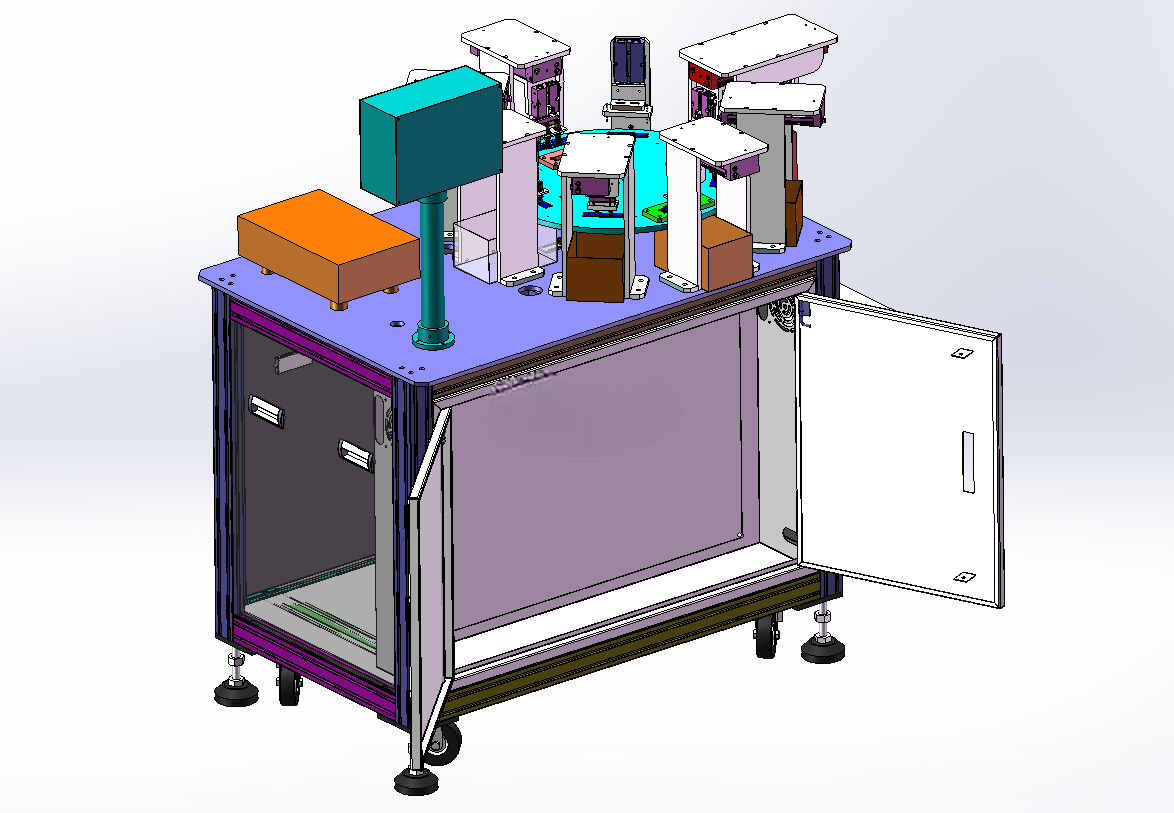

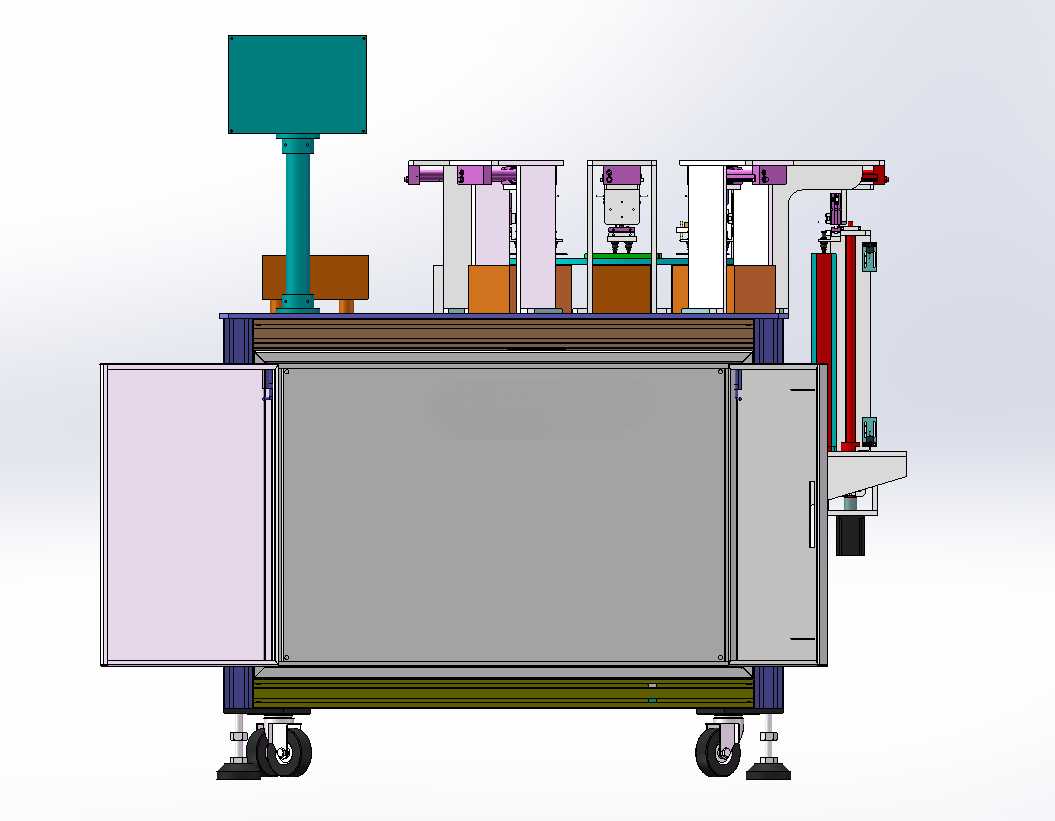

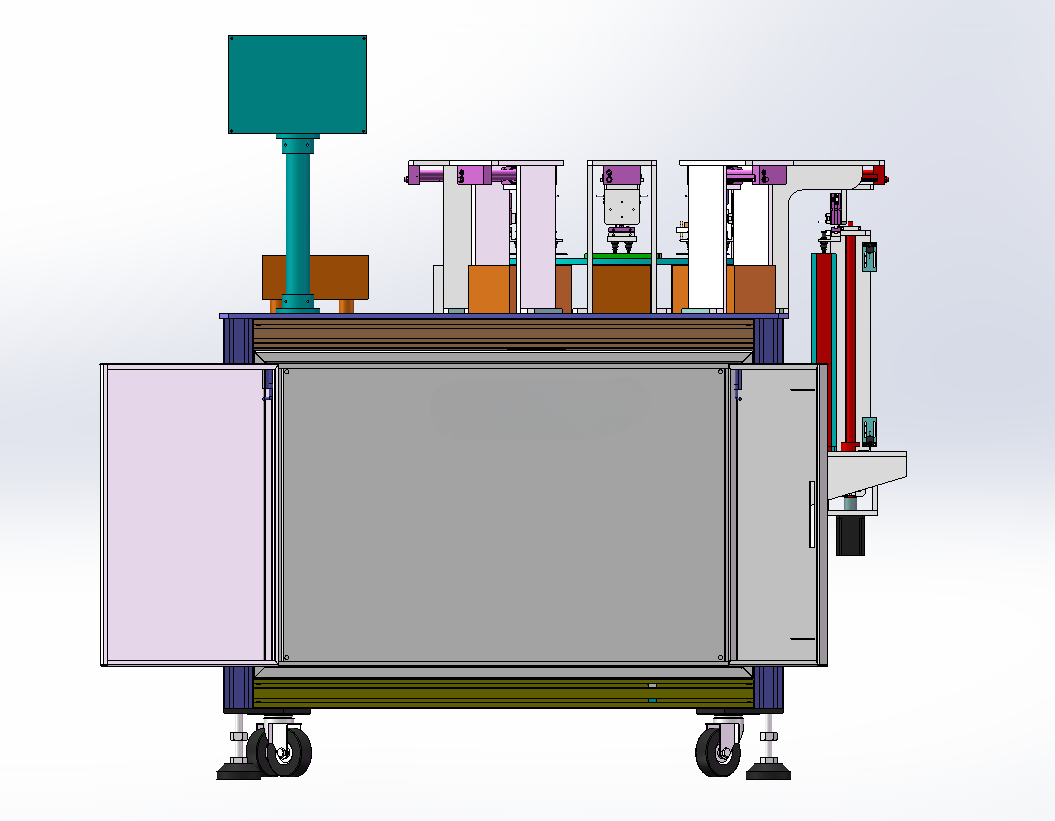

　　在电子元器件生产制程中，铜片作为导电连接核心部件，其阻值一致性直接影响下游成品的导电性能与载流稳定性，这类转盘式阻值筛选分类设备，主要部署在铜片冲压成型后的终检工序段，替代传统人工手持万用表逐片检测的低效模式，适配厚度0.2mm-3mm、长宽尺寸5mm-40mm范围内的各类冲压铜片、接触弹片的阻值检测与分档作业。设备整体采用双层台板组装架构，下层台板预留驱动元件、气路走线的安装空间，上层台板作为作业面承载所有功能模组，台板拼接处加装减震阻尼单元，可抵消转盘高速转位、测试探针下压动作产生的振动传导，避免长期运行后台板形变导致的工位对位偏差，保障测试探针与铜片触点的接触精度。核心作业区采用八工位间歇式转盘布局，

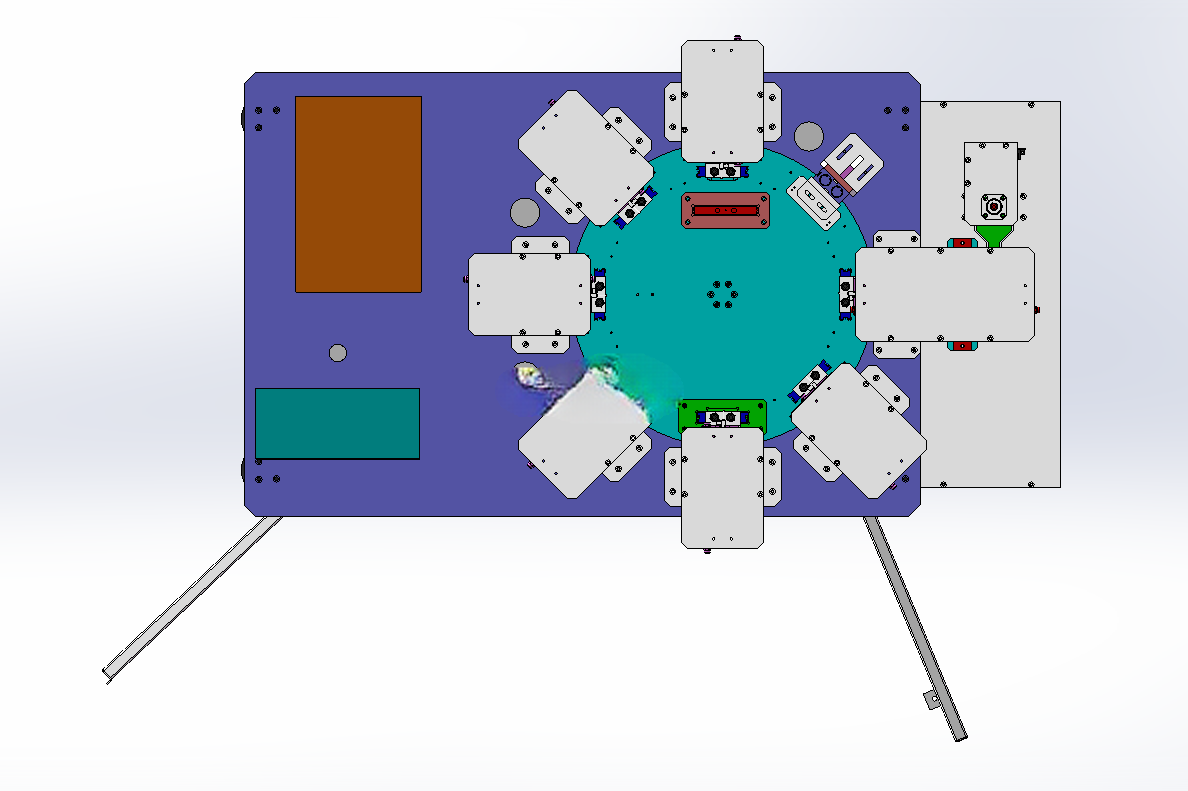

　　沿转盘圆周依次排布上料工位、阻值测试工位、不良品剔除工位、多档合格品分拣工位，每个工位配套独立的定位治具，治具根据铜片外形做仿形开槽设计，可兼容不同规格铜片的快速换型，转盘采用凸轮分割器驱动，转位重复定位精度控制在±0.02mm以内，满足探针下压接触的对位要求。测试工位采用双探针下压结构，探针带缓冲弹簧结构，下压行程预留2mm弹性余量，既保证探针与铜片表面充分接触消除接触电阻影响测试精度，又避免硬接触压伤铜片表面镀层。分拣工位对应不同阻值区间设置独立出料滑道，滑道采用倾斜式自流设计，测试判定后的铜片由工位顶出机构抬升后，气嘴吹气将铜片吹入对应滑道落入下方收料盒，不良品单独设置出料通道，避免合格料与不良料混料。设备安装边界方面，

　　整体台板尺寸控制在800mm*600mm范围内，台板下方预留150mm走线走管空间，可直接嵌入现有生产线的在线检测工位，也可作为 standalone 设备单独部署在上料端旁，两侧伸出的出料滑道长度可根据现场收料盒摆放位置调整，设备侧面预留气路接口与通讯接口，可直接对接工厂MES系统上传每片铜片的测试数据，实现生产数据的可追溯。设计过程中针对转盘工位的对位偏差问题，在每个测试工位旁加装微型对位检测传感器，转盘转位到位后先检测治具位置偏差，偏差超阈值时设备自动停机报警，避免探针撞坏治具；针对铜片表面氧化层导致的接触电阻干扰问题，测试回路内置四线制测试模块，抵消引线电阻与接触电阻的影响，保证阻值测试精度控制在毫欧级，满足高精度铜片的筛选要求。
