屋面板材滚压成型加工设备结构模型

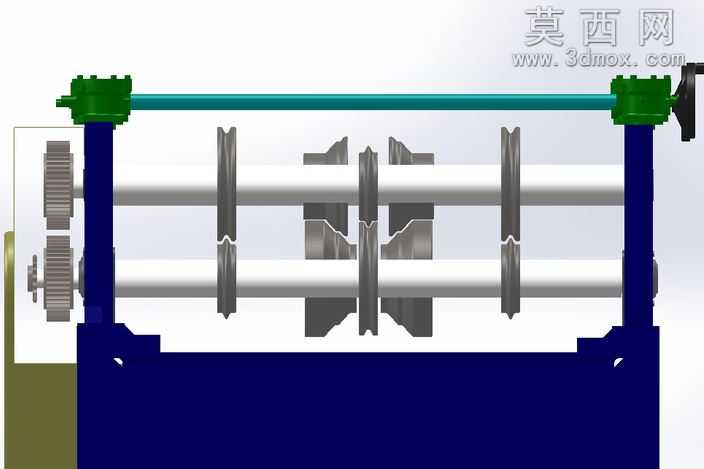

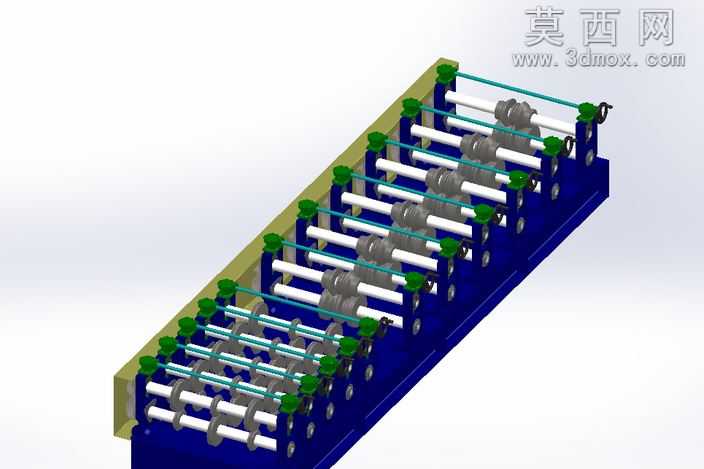

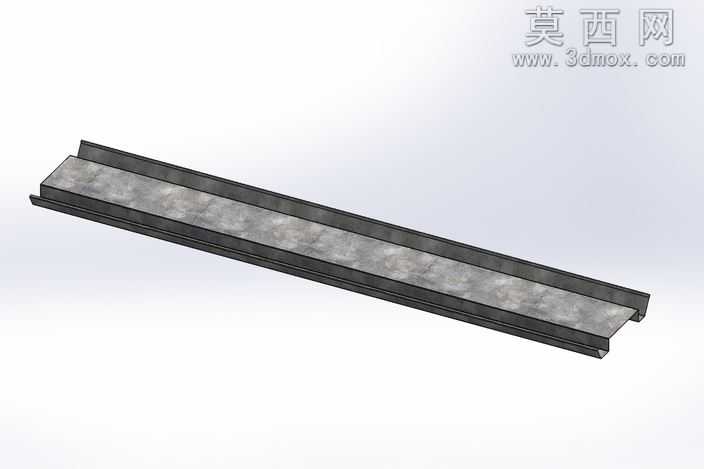

本模型为屋面板材专用滚压成型设备的三维结构模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现了滚压成型设备的核心传动与成型结构。模型主体采用卧式双层机架布局，底部为厚重的一体式深蓝色铸钢材质机架，为整套成型辊组提供稳定的支撑基础，有效抵消滚压加工过程中产生的径向作用力，避免设备运行时出现结构形变影响成型精度。设备核心成型部分采用上下平行排布的多组成型辊轴结构，每根辊轴上根据屋面板的截面成型需求，依次布置了多组不同轮廓的成型滚轮，滚轮采用渐变式轮廓设计，从进料端到出料端逐步对金属薄板进行渐进式弯折成型，避免单次变形量过大导致板材出现开裂、起皱等加工缺陷，保证屋面板的成型尺寸精度与表面质量。传动端布置了多级啮合传动齿轮组，通过齿轮的精准传动将动力同步传递至上下两层辊轴，保证上下辊组的线速度完全匹配，避免板材在滚压过程中出现拉扯、堆料问题。辊轴两端采用带密封结构的轴承座固定在机架立柱上，顶部设置了横跨设备整体的青绿色调节横梁，两端搭配绿色的调节锁紧机构，可根据加工板材的厚度差异微调上下辊组的间隙，适配不同规格金属板材的滚压加工需求。渲染阶段对不同部件赋予了差异化的材质属性，机架部分赋予哑光铸铁材质，成型滚轮赋予高硬度模具钢材质并做表面抛光处理，传动齿轮赋予调质钢材质，调节部件赋予涂装金属材质，通过光影渲染清晰区分各功能部件的结构边界，直观呈现设备的装配关系与运行逻辑。设计过程中充分考虑了滚压成型工艺的连续加工特性，多组辊轮的型面采用连续渐变的设计思路，让板材在辊组间输送的过程中逐步完成目标截面的成型，无需额外的冲压工序，可实现屋面板材的连续化高效加工，整体结构紧凑，传动路径清晰，各部件的装配约束完整，可直接用于设备的结构验证、装配干涉检查以及加工工艺模拟。
