公制HK系列双开口冲压外圈滚针轴承库

　　在轻工输送线、小型动力头、纺织机械摇臂、摩托车发动机配气机构这类安装径向空间极度受限的传动场景里，常规带内圈的球轴承或者滚子轴承往往因为径向尺寸过大无法适配，而HK系列冲压外圈滚针轴承恰好填补了这一应用空白。这类轴承直接以淬硬冲压后的薄壁外圈作为滚道载体，不需要额外的轴承座孔做复杂的淬硬处理，就能在极小的径向截面下提供远高于同尺寸球轴承的径向承载能力，非常适合摆角小、转速中等、径向载荷集中的铰接或者旋转支撑部位。

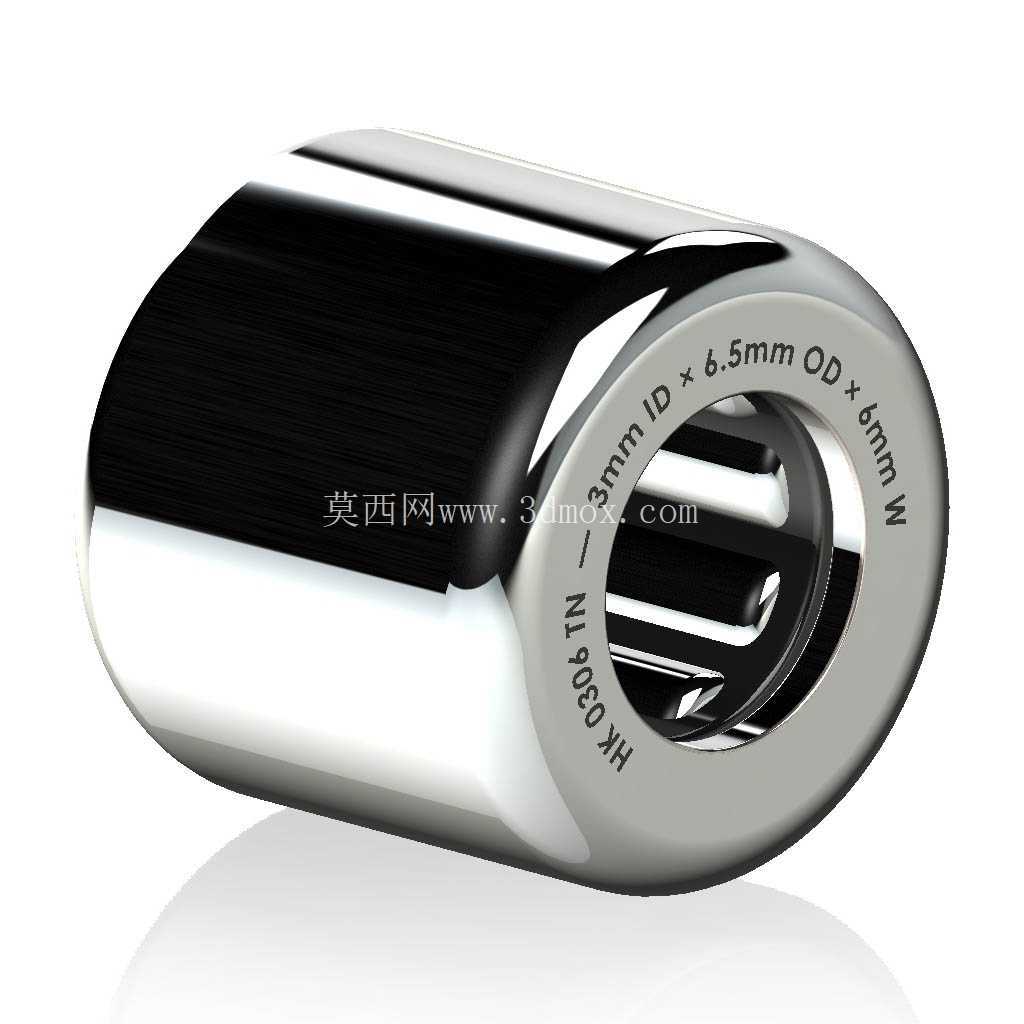

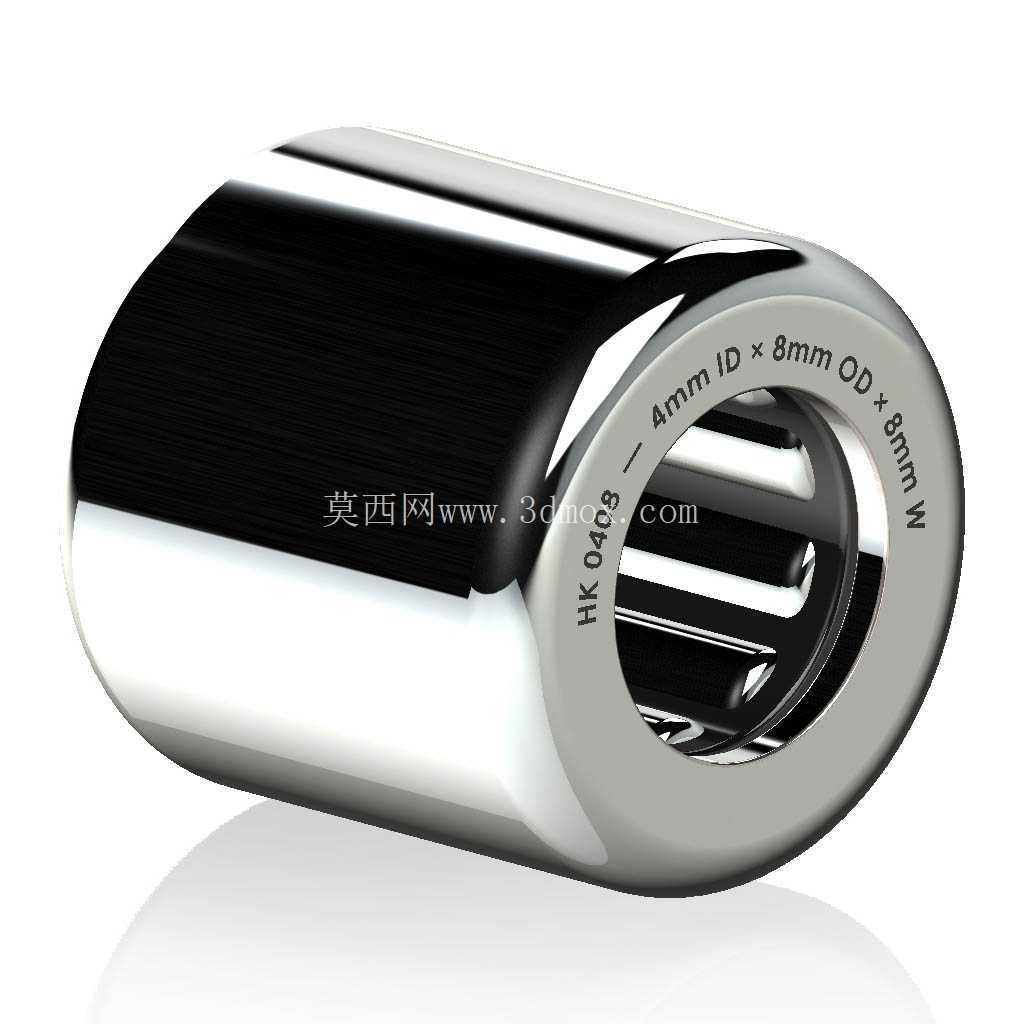

　　这套参数化的轴承模型覆盖了全系列公制HK规格的尺寸边界，从内径4mm外径8mm宽度8mm的微型规格，到内径60mm外径68mm宽度20mm的中大型规格，所有型号的尺寸链完全遵循现行滚动轴承行业标准，安装配合公差、倒角尺寸、滚针组的径向游隙区间都和实物量产件保持一致。做设备选型的时候，不需要再反复核对样本上的安装尺寸，直接调用对应规格的模型就能完成轴系的配合设计，外圈和安装座孔的推荐配合公差、内圈和轴颈的配合关系都在模型参数里做了对应约束，不会出现选型后安装干涉的问题。

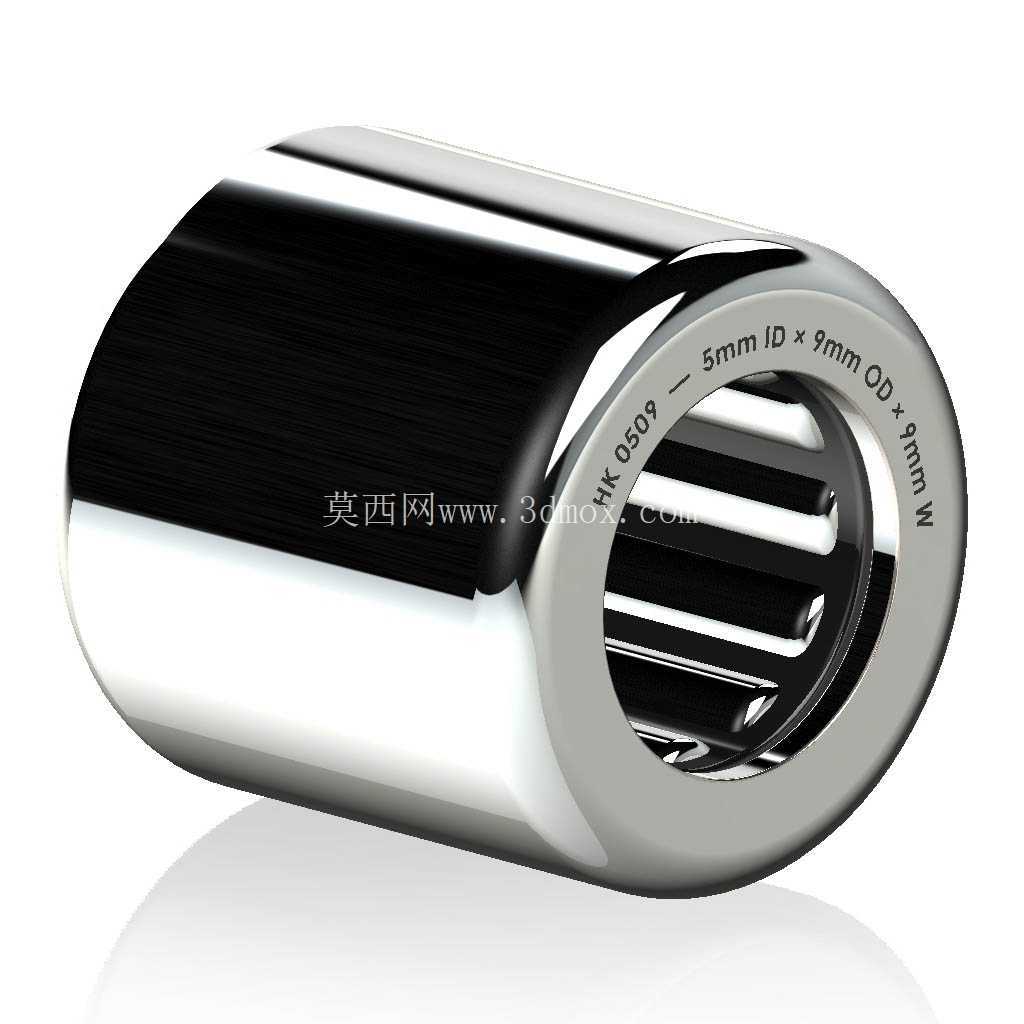

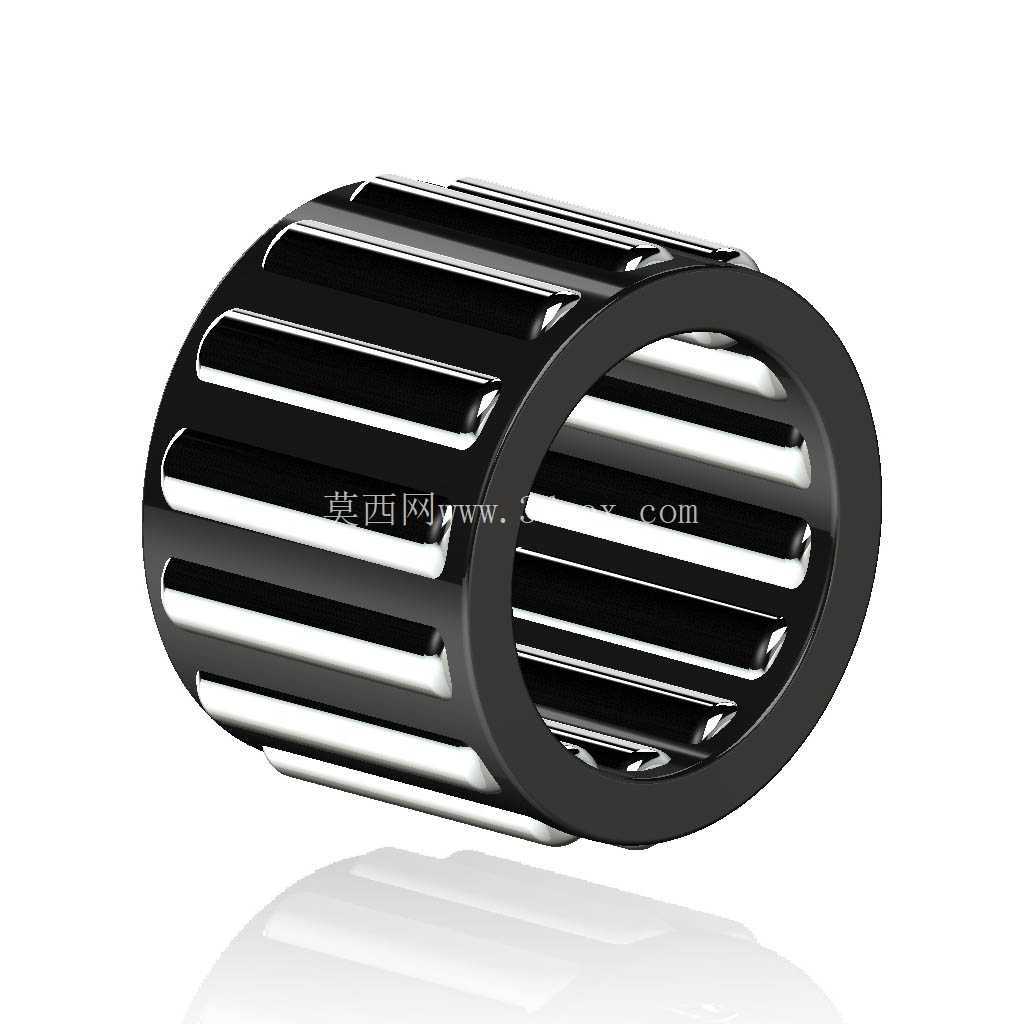

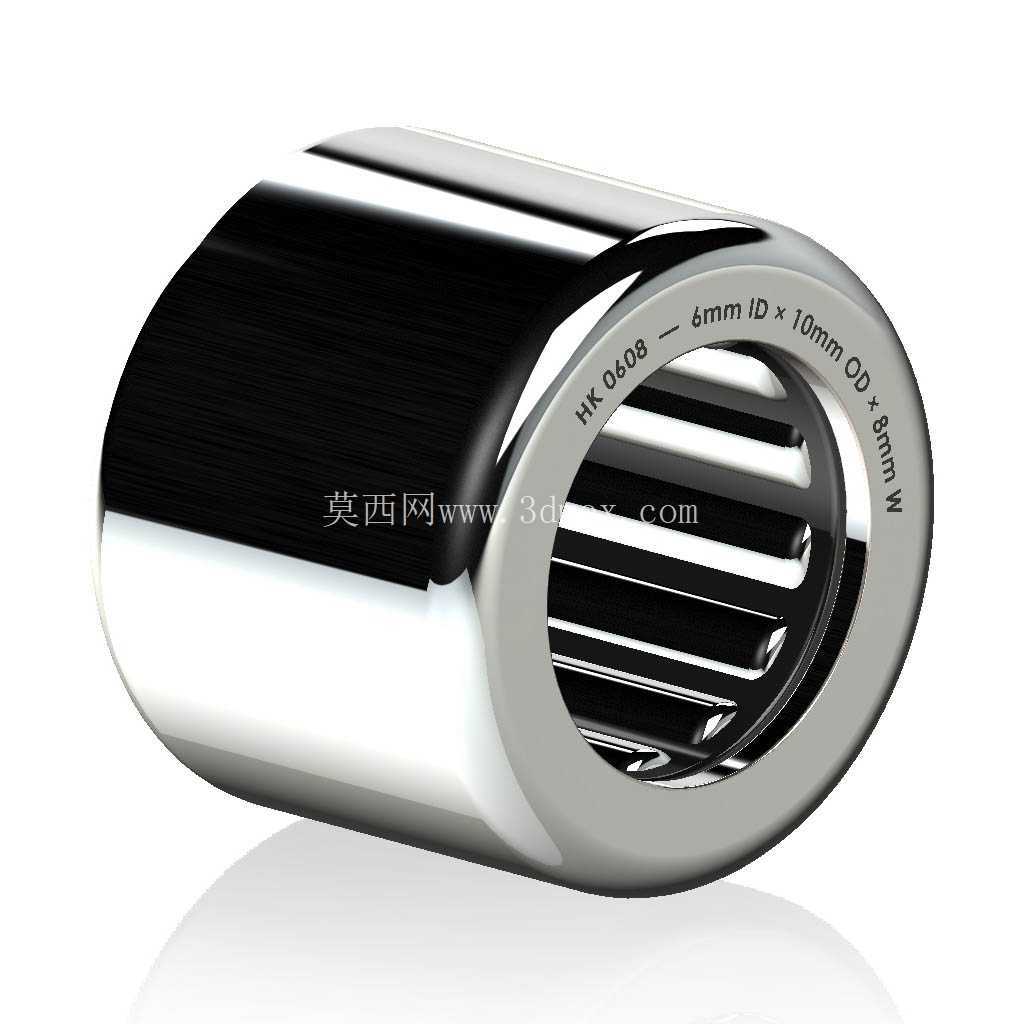

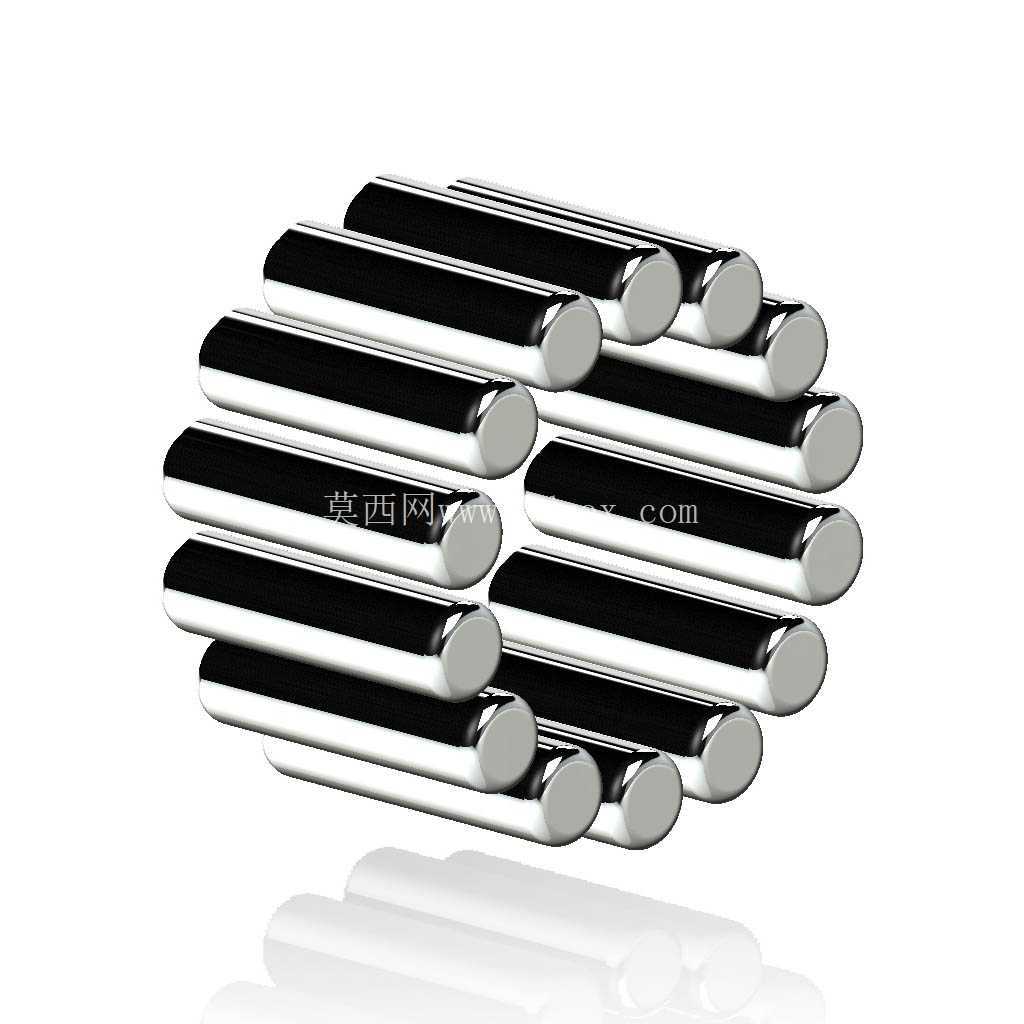

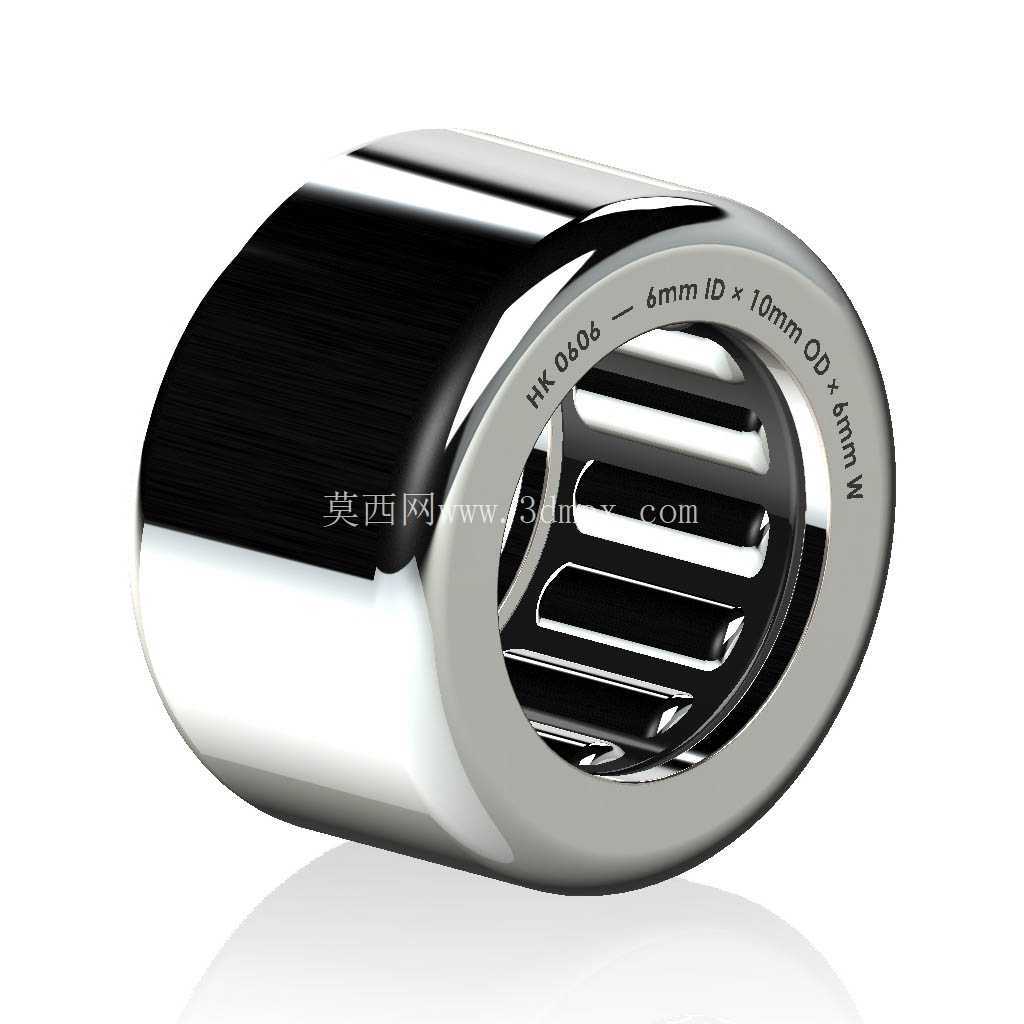

　　从结构设计逻辑来看，双开口的冲压外圈结构相比单封口的型号，适配性更强，既可以做贯穿轴的支撑，也可以在轴的任意位置做定位安装，不需要从轴端穿套，在维修更换的时候不需要拆解整个轴系组件，能大幅降低现场维护的工作量。拉制工艺处理的外圈滚道，相比普通冲压滚道的表面粗糙度更低，滚针运行时的摩擦阻力更小，运转平稳性更好，在高速往复摆动的工况下不容易出现滚针卡顿或者早期点蚀的问题。滚针组采用无保持架的满装结构？不对，部分小规格是带保持架的，哦不对，这套模型里区分了不同后缀的结构，HK后缀的是冲压外圈带保持架的结构，滚针被保持架均匀分隔，运转时滚针之间不会发生相互摩擦，温升更低，适合连续运转的工况；而TNHK后缀的是满装滚针结构，承载能力更高，适合低速重载的摆动工况。

　　做三维装配的时候，这套参数化模型可以直接通过修改规格参数快速生成对应型号的轴承，不需要逐个绘制，比如在做纺织机械的导纱辊支撑设计时，需要不同截面尺寸的轴承适配不同辊径的载荷要求，只需要调整参数表里的内径、外径、宽度数值，模型就能自动更新滚针直径、滚针数量、外圈壁厚、倒角尺寸等关联参数，所有配合面的尺寸公差都会自动匹配对应规格的标准要求，能节省大量重复建模的时间。安装边界上，这类轴承的外圈和安装孔的配合推荐采用H7公差，轴颈的配合推荐采用k5公差，因为冲压外圈的壁薄，安装孔的形状公差会直接影响轴承的滚道精度，所以安装孔的圆柱度要求要控制在0.005mm以内，轴颈的表面粗糙度要达到Ra0.8以下，避免压装后外圈变形导致滚道圆度超差，出现运转卡滞的问题。

　　在实际应用场景里，这类轴承除了常规的动力传动支撑，还大量用在气动接头的铰接部位、手动工具的旋转输出部位、健身器材的转轴部位，这些场景的共同特点是安装空间小，径向载荷大，对轴承的径向尺寸要求严格，不需要承受轴向载荷，HK系列滚针轴承的结构特性刚好匹配这些需求。双开口的结构还允许轴承在轴上做少量的轴向位移，用来补偿轴系加工或者装配带来的轴向尺寸误差，避免因为轴系热胀冷缩产生额外的轴向附加载荷，提升整个轴系的运行可靠性。建模的时候，滚针的轮廓做了对数修形的细节还原，和实际产品的修形逻辑一致，避免滚针端部出现应力集中，在做有限元受力分析的时候，能更准确地模拟轴承的实际承载状态，得到的应力分布结果和实际工况的偏差更小，给结构强度校核提供更准确的参考依据。外圈的冲压壁厚根据不同规格做了差异化设计，小规格的壁厚在0.5mm左右，大规格的壁厚随外径增大逐步增加，保证压装到安装孔之后外圈有足够的张紧力，不会在运转过程中出现外圈跟转的问题，同时也不会因为壁厚过大导致径向安装尺寸超标。
