带花键与键槽的阶梯传动轴结构设计

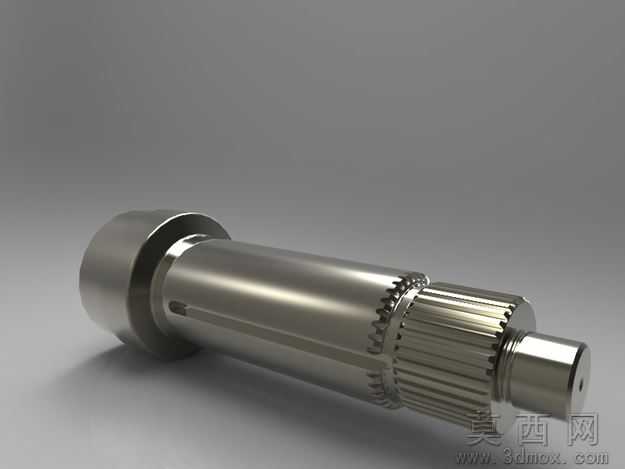

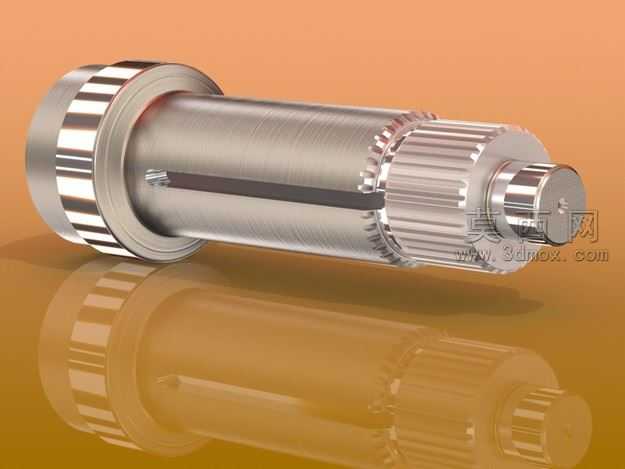

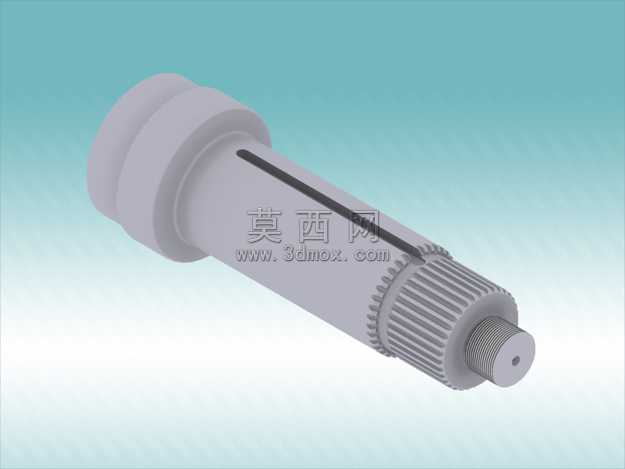

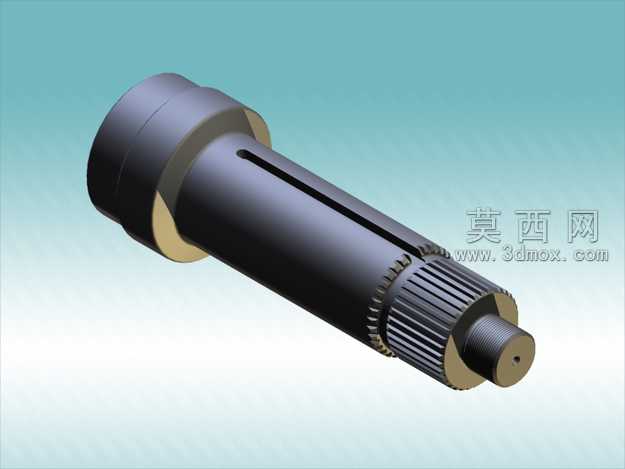

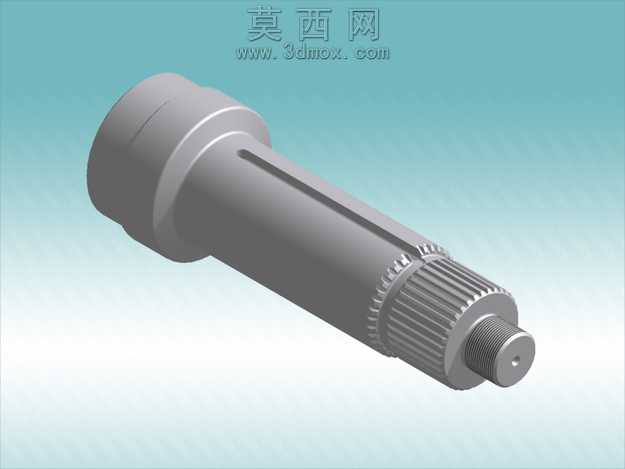

本作品为一款集成多段功能结构的阶梯式传动轴三维建模成果，建模阶段严格遵循机械设计轴类零件的规范要求，先以回转体特征为基础完成轴身主体的轮廓构建，通过多段不同直径的圆柱段依次拼接，形成适配不同装配需求的阶梯结构，每一段轴径的过渡位置均设计了标准圆角，避免应力集中导致的零件失效问题。在细节结构处理上，轴身中段开设了标准平键键槽，键槽的尺寸、倒角、端部圆角均按照机械设计手册的公差要求进行参数化绘制，保证后续与传动轮毂的键连接配合精度；轴身靠近输出端的位置设计了渐开线花键结构，花键的齿形、模数、齿数均采用通用传动标准参数，建模时通过阵列特征完成全部轮齿的均匀排布，每一个齿的轮廓都经过平滑处理，保证花键连接的传动平稳性；轴的最外端设置了外螺纹段与中心定位孔，螺纹段的牙型、螺距符合普通螺纹标准，中心孔采用标准A型中心孔结构，可用于轴类零件加工时的定位装夹。材质渲染阶段选用了合金结构钢的材质属性，还原了金属零件的哑光金属质感，表面粗糙度按照实际加工要求进行区分，轴身配合面呈现精磨后的细腻质感，非配合面保留粗加工的纹理特征，花键与螺纹部位的细节纹理清晰可辨，整体渲染效果直观呈现零件的加工特征与装配关系。设计思路上充分考虑轴类零件的实际使用场景，各段轴径的尺寸匹配对应轴承、传动件的装配规格，键槽与花键的位置布局适配传动系统的动力传递路径，整体结构兼顾传动强度与装配便利性，可直接用于机械传动系统的装配验证、工程出图以及数控加工编程参考，所有特征均为可编辑参数化结构，可根据实际使用需求调整尺寸参数快速生成适配不同工况的轴类零件模型。
