激光焊接工位气动定位夹紧工装结构

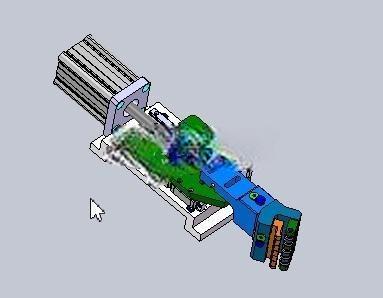

　　在精密零部件量产焊接工序中，工件定位一致性差、装夹效率低是影响焊缝良率的核心痛点，这套激光焊接工装正是针对异形薄壁类工件的焊接工位需求设计，适配自动化产线的上下料节拍，可直接集成到激光焊接设备的工作台面，无需额外改造原有设备的安装接口。整套工装以气动执行元件作为动力输出端，搭配直线导轨副实现夹紧动作的平稳导向，避免夹紧过程中出现偏载导致的工件移位，针对工件的异形轮廓，定位块采用仿形设计，与工件接触的型面做了倒角避空处理，既保证定位基准与工件设计基准重合，又不会刮伤工件表面的待焊区域镀层。

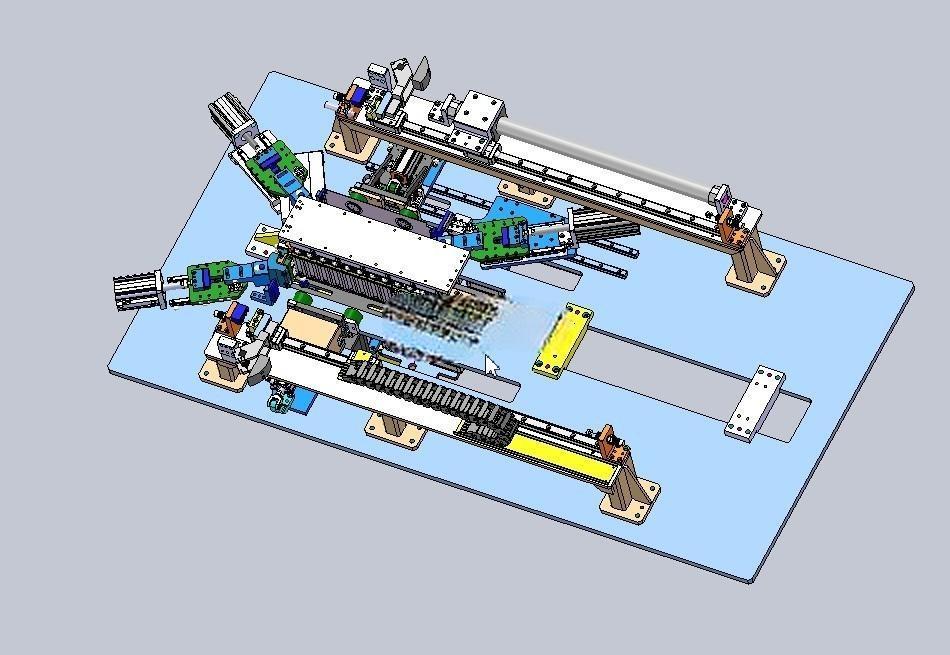

　　从结构布局来看，工装的安装底板采用标准孔位设计，可适配市面主流激光焊接设备的T型槽工作台，底板厚度预留足够的刚性余量，夹紧过程中不会出现底板形变影响定位精度的问题；气动元件的布置避开了激光头的作业路径，所有管线都做了内嵌式走线槽设计，防止焊接过程中飞溅的焊渣损伤气管，也避免管线干涉焊头的移动轨迹。这套工装的核心功能是实现工件的快速定位与可靠夹紧，焊接作业时，操作人员或上下料机械手只需将工件放置到仿形定位块上，触发气动开关，夹紧机构即可沿导轨方向匀速推进，将工件压紧到定位基准面，夹紧力可通过配套的气动调压阀根据工件材质调整，针对薄壁件可调低压力避免压弯变形，针对厚重工件可调高压力保证焊接过程中工件无窜动。

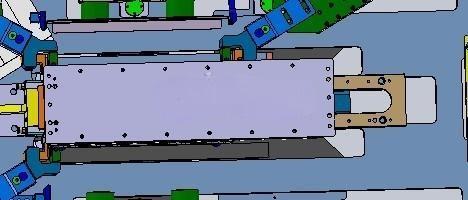

　　设计过程中重点考虑了焊接作业的热影响问题，靠近焊缝的定位垫块采用耐热材质制作，减少长期受热后的形变累积，同时在垫块与底板之间设置了隔热垫片，避免热量传导到气动元件和导轨副，延长核心部件的使用寿命；工装的易损定位块采用螺钉快换结构，当更换不同型号的焊接工件时，只需更换对应仿形块，调整夹紧行程即可快速切换生产型号，无需重新制作整套工装，大幅降低多品种小批量生产的工装投入成本。从安装边界来看，整套工装的横向占用空间适配常规激光焊接工位的工作台尺寸，夹紧行程覆盖对应系列工件的尺寸公差范围，无需额外增加外部辅助定位机构；气动接口采用标准快插接头，可直接对接车间现有压缩空气管路，无需额外配置专用动力源。

　　在实际应用场景中，这类工装多用于汽车零部件、3C电子结构件的激光焊接工序，相比手动螺丝压紧的工装，装夹时间可缩短70%以上，同时定位重复精度可控制在0.02mm以内，有效避免因装夹偏差导致的焊缝偏位、焊穿等不良问题；工装的移动部件都设置了硬限位结构，防止气动元件行程超限损坏工件或机构本身，所有运动副都预留了润滑注油孔，日常维护时只需定期加注润滑脂即可保证动作顺畅，无需复杂的拆解保养。针对激光焊接的作业特性，工装的夹紧位置特意避开了工件的焊缝区域，保证激光头可无遮挡到达所有焊接点位，同时在焊缝下方预留了漏渣空间，焊接产生的焊渣可直接落入下方的收集槽，不会堆积在定位面上影响后续工件的定位精度。
