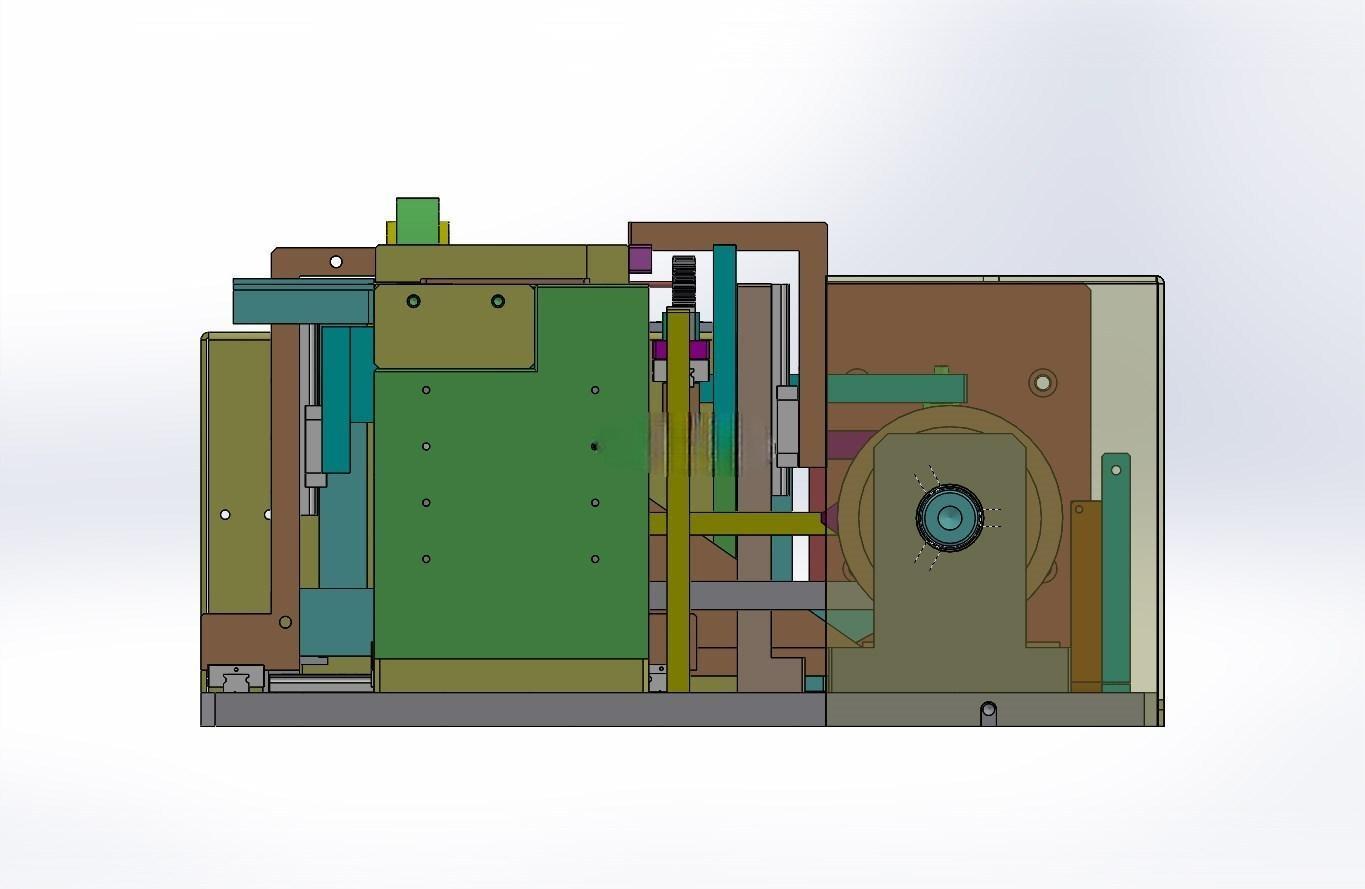

锂电池极片正反面绝缘胶纸贴合设备结构

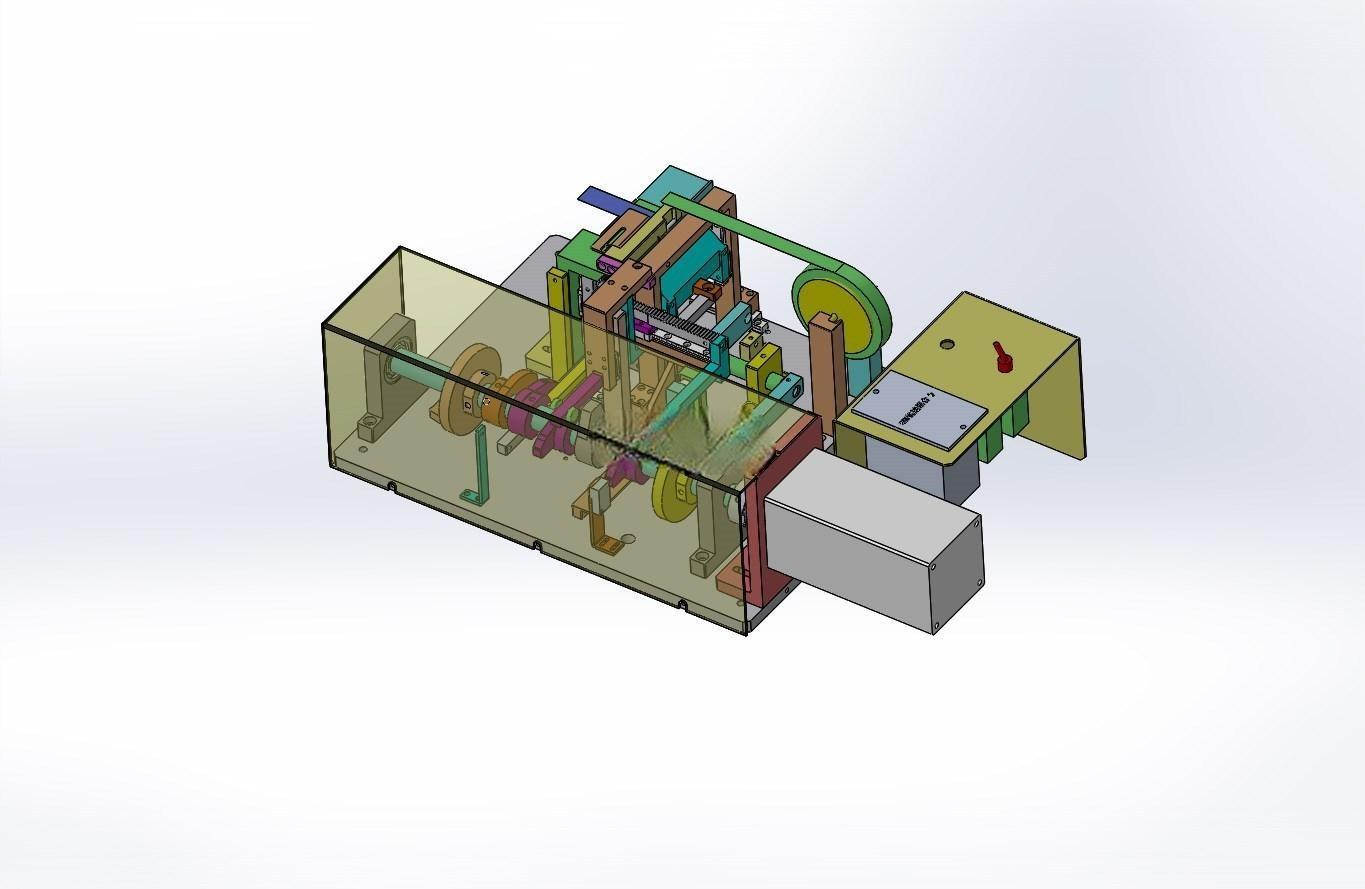

　　在锂电池电芯前段生产工序中，极片贴胶是直接影响电芯绝缘性能、后续叠片/卷绕工序良率的关键环节，这款贴胶设备正是针对方形、软包锂电池极片的正反面绝缘胶纸贴合需求开发，适配涂布辊压后分切完成的单片极片来料，可完成极片正反两面绝缘胶纸的同步贴合、裁切、折边压合全流程作业，替代传统人工贴胶带来的位置偏差、胶纸褶皱、压合不实等问题，适配目前主流的磷酸铁锂、三元体系动力及储能锂电池极片加工节拍要求。从结构设计逻辑来看，整机核心驱动采用盘形凸轮+连杆机构作为主动力源，没有选用多伺服直驱的复杂方案，核心考量是贴胶工序属于高频往复作业，凸轮机构在预设轨迹下的运行稳定性更高，只要凸轮轮廓加工精度达标，可在每分钟60-80片的节拍下长期运行无轨迹偏移，避免伺服电机频繁加减速带来的跟随误差，也降低了电控系统的调试复杂度，对于量产线长期连续运行的场景适配性更强。

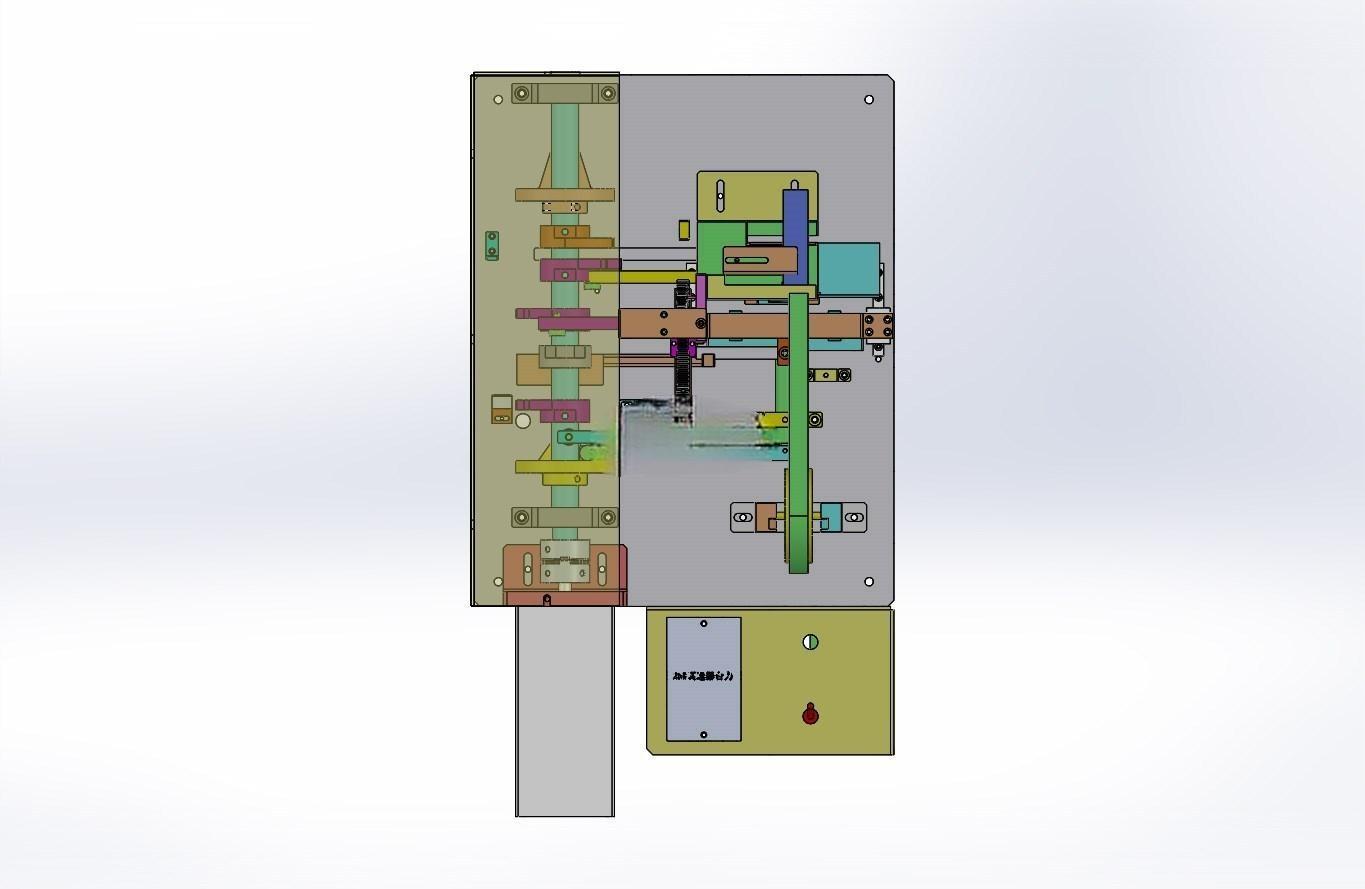

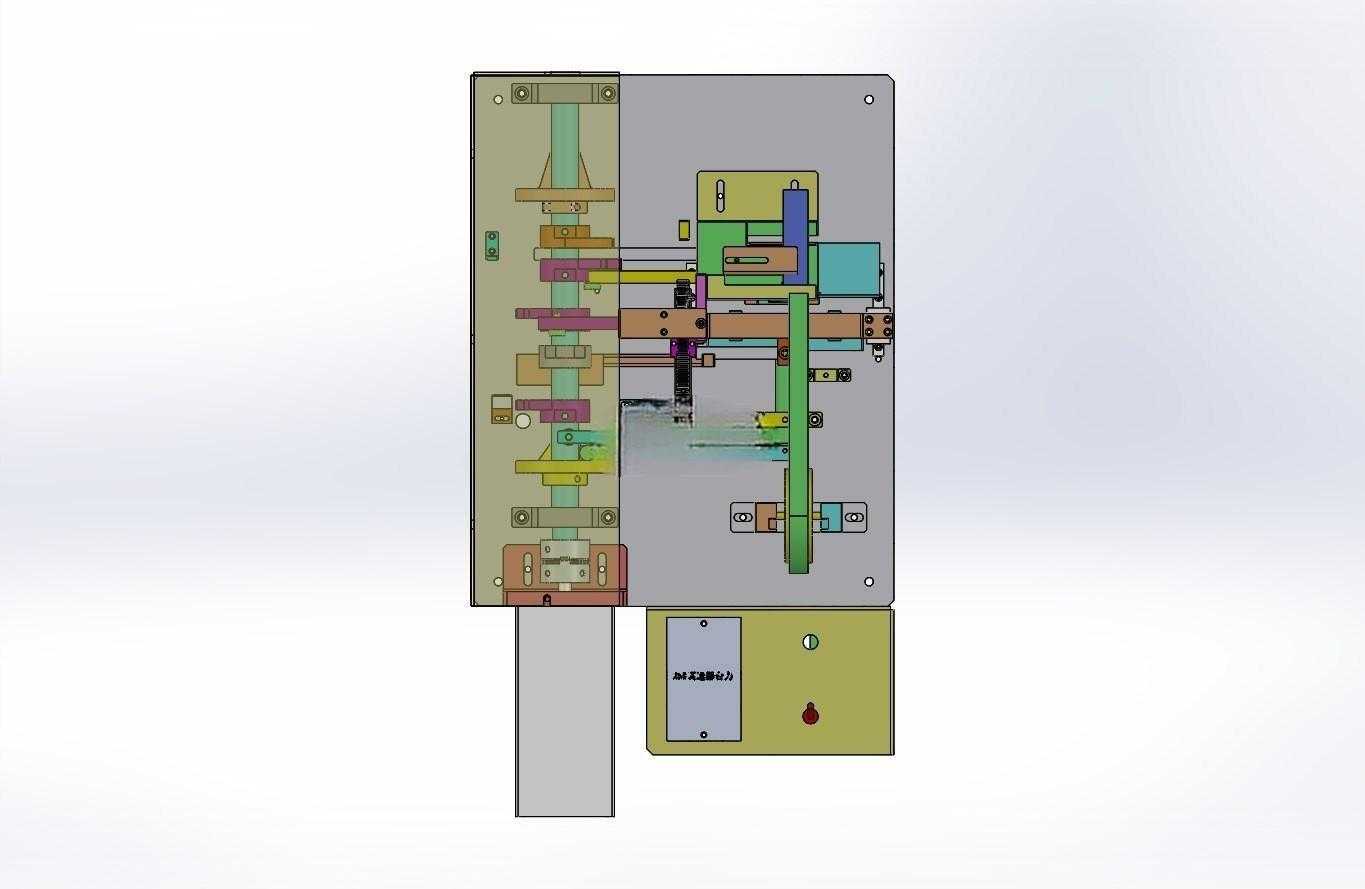

　　整机的功能模块拆分完全贴合贴胶工艺的动作顺序：送胶纸机构采用气胀轴装载胶纸卷，搭配阻尼张力辊控制胶纸放卷张力，避免胶纸拉扯变形或松垮偏移，走胶路径上设置了多组导向辊和静电消除棒，减少胶纸带尘、带静电吸附杂质的问题；切胶纸机构采用铡刀式裁切结构，裁切刀采用硬质合金材质，刃口做了镜面抛光处理，裁切时上刀配合下刀的0.02mm间隙设计，可保证胶纸切口平整无拉丝、无粘刀，裁切位置通过微调滑块可实现±0.1mm的精度调整，适配不同宽度规格的绝缘胶纸使用；折胶纸机构采用翻板压合结构，在胶纸贴合到极片表面后，翻板沿极片边缘做90度翻折，将伸出极片边缘的胶纸部分弯折贴合到极片反面，配合后续的压辊做二次压合，保证胶纸与极片表面无气泡、无翘边。

　　从安装边界来看，整机采用一体式焊接机架，机架底部设置了6个可调水平的减震脚杯，安装时不需要额外做预埋地基，只要车间地面平整度在2mm/㎡范围内即可调平使用，整机主体外形尺寸控制在长1200mm、宽850mm、高1100mm范围内，可直接对接前段极片分切机的出料输送带，也可对接后段极片收料机构，不需要对现有产线做大规模改造即可嵌入使用。设备的操作侧预留了足够的维护空间，胶纸卷更换位置、裁切刀调整位置都设置在操作人员伸手可及的范围内，日常换型、换料不需要拆解大型护罩，单名操作人员即可完成胶纸更换、位置微调等常规操作。在细节设计上，所有与极片接触的走料面都采用了防静电电木材质，避免极片在输送过程中被划伤、或产生静电吸附粉尘，凸轮副的润滑采用集中注油设计，日常维护时只需要在机身外侧的注油点加注润滑脂即可，不需要拆开护罩逐个润滑点位操作，降低了设备的日常维护工作量。整机的重量控制在450kg左右，搬迁、移位时不需要大型吊装设备，采用常规液压叉车即可完成转运，适配中小批量试生产线、量产线的灵活布局需求。

　　在动作逻辑上，极片通过输送带进入贴胶工位后，定位机构先对极片做XY两个方向的基准定位，保证极片位置偏差在±0.05mm范围内后，送胶机构将胶纸送出设定长度，切刀裁切后压合机构先将胶纸贴合在极片正面，随后折边机构动作完成反面胶纸的弯折压合，整个动作循环完全通过凸轮轮廓的时序设计实现各机构的动作衔接，不需要复杂的多轴插补控制，设备运行时的故障率更低，对操作人员的电控调试能力要求也更低，更适合锂电池生产车间一线操作人员的日常使用与维护。
