锂电池生产用自动贴胶纸设备结构设计

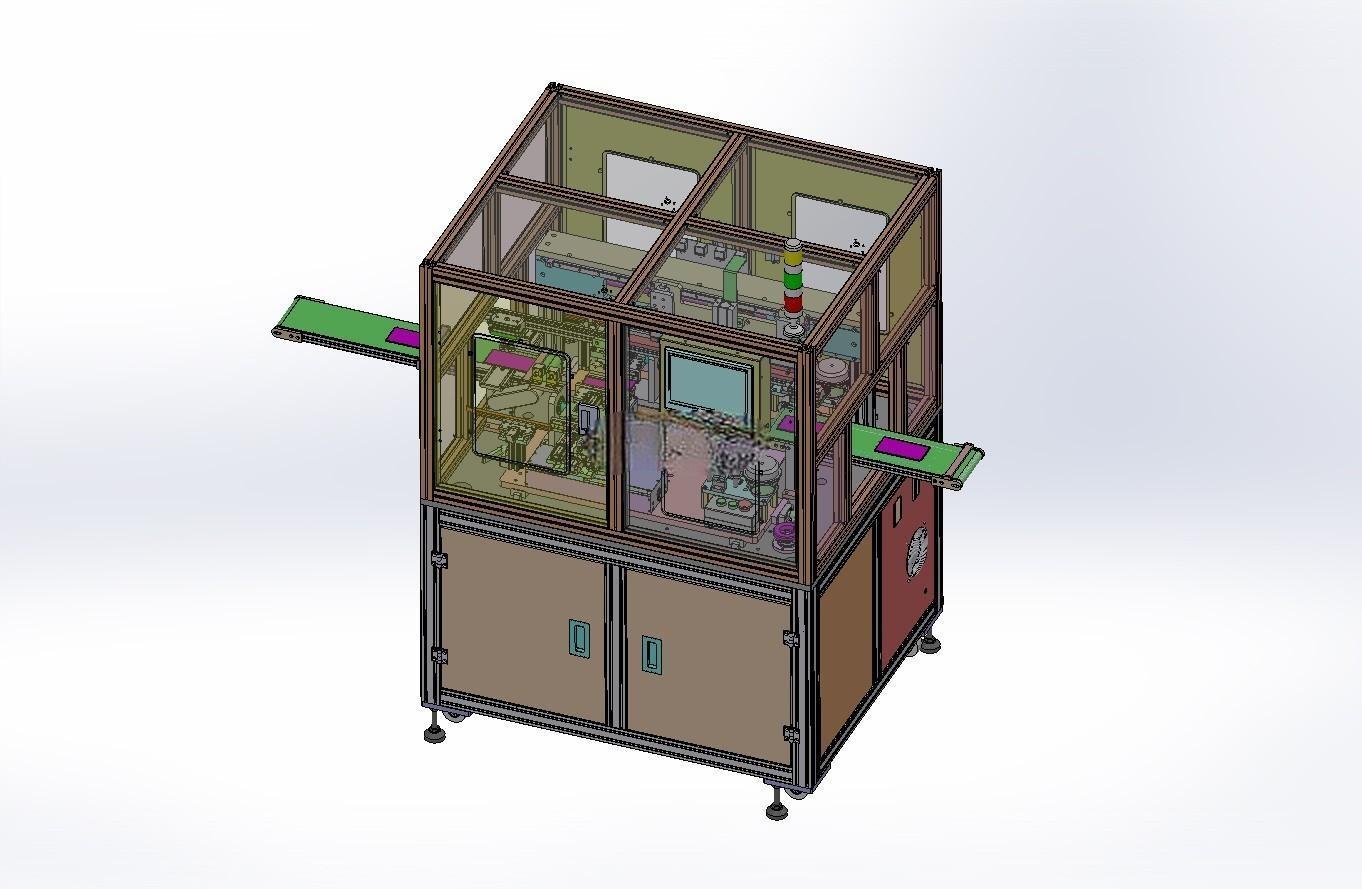

　　在锂电池中段生产工序中，电芯完成卷绕/叠片、极耳焊接后，需要在外壁粘贴绝缘胶纸，一方面起到电芯外层防护、避免壳体刮擦损伤隔膜的作用，另一方面也能固定电芯叠层/卷绕结构，防止后续工序中电芯松散错位，这台自动贴胶纸机就是针对该工序开发的专用生产设备，适配方形锂电池的批量连续贴胶作业。设备整体采用铝型材搭建主体框架，外层搭配透明亚克力防护门与钣金下柜体，防护门采用快拆式合页结构，既可以在设备运行时封闭作业区域，避免人员误入造成安全隐患，也能在调试、换型、维护时快速开启，观察内部机构运行状态；下柜体采用冷轧钢板折弯焊接成型，表面做喷塑防锈处理，内部预留电气元件安装位、气源处理组件安装空间，柜体底部安装可调脚杯，可在地面不平整的车间环境中调节设备水平，抵消地面高差带来的机构运行震动，保证贴胶精度。

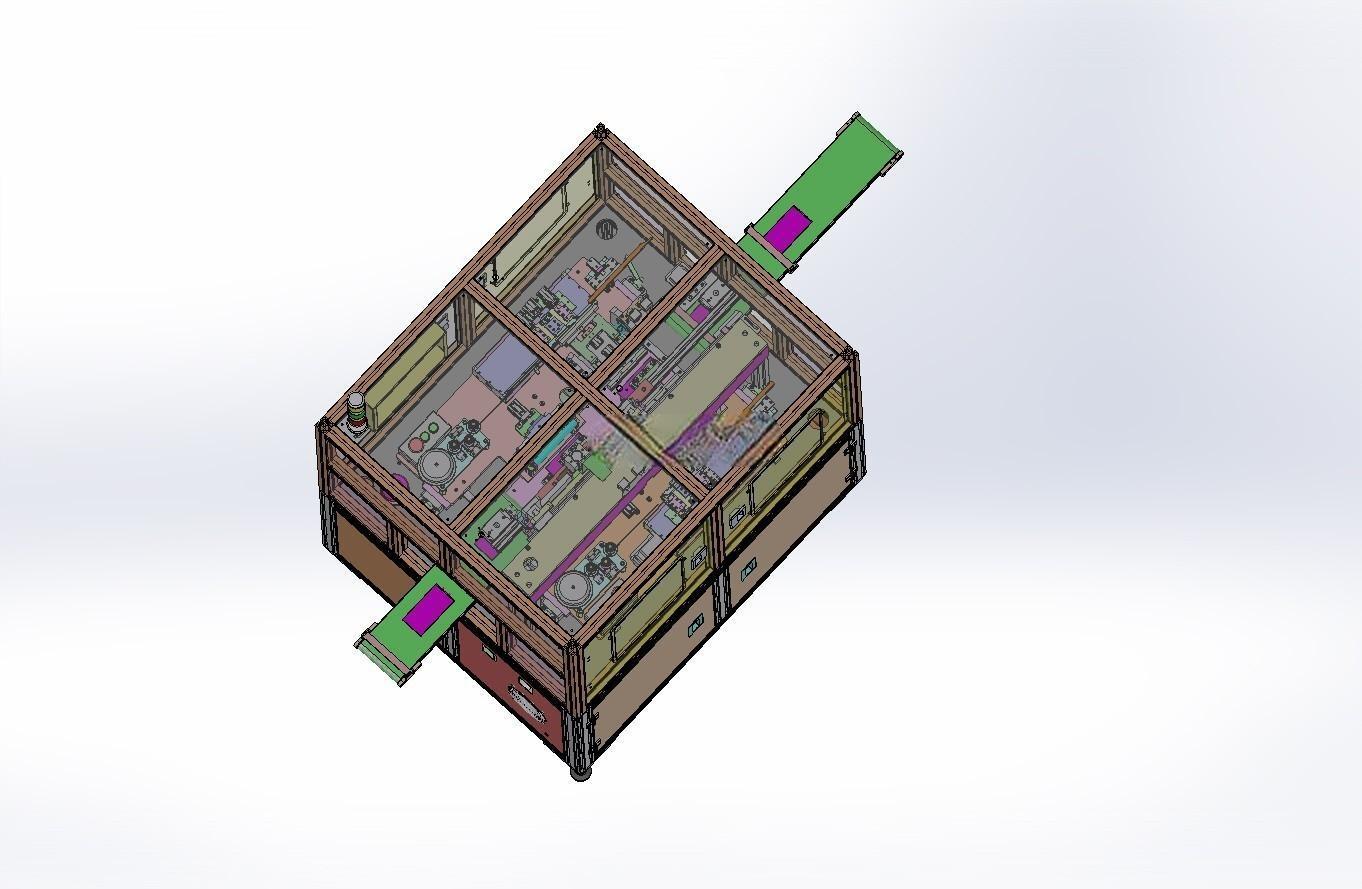

　　设备进出料端各伸出一段皮带输送线，线体宽度适配常规方形锂电池的外形尺寸，输送线表面铺设防静电皮带，避免输送过程中摩擦产生静电击伤电芯内部隔膜，输送线与设备主体的衔接处设置导向挡边，可根据电芯宽度快速调节挡边间距，换型时无需更换整套输送工装，仅需调整挡边位置即可适配不同规格的电芯生产。设备内部的移载机构采用线性导轨搭配伺服滑台的结构，可实现电芯在进料位、贴胶位、出料位之间的精准平移，移载夹爪采用柔性夹指，夹指表面贴附硅胶垫，夹持力度可通过调压阀精确调节，避免夹持力过大造成电芯外壳变形，同时保证移载过程中电芯不会出现偏移、掉落。贴胶机构是整台设备的核心，采用拉胶、压胶、断胶一体化设计，胶纸放卷轴配备阻尼张力器，可根据胶纸卷径变化自动调整放卷阻力，保证胶纸输送过程中张力恒定，不会出现胶纸拉皱、拉断或者松弛偏移的问题；压胶辊采用包胶结构，压合时可自适应电芯表面的微小尺寸公差，保证胶纸与电芯外壁完全贴合，无气泡、无翘边；切胶机构采用高频切刀，切刀刃口做镜面抛光处理，裁切胶纸时切口整齐无毛刺、无粘胶残留，裁切位置精度可控制在±0.2mm以内，满足锂电池生产的精度要求。

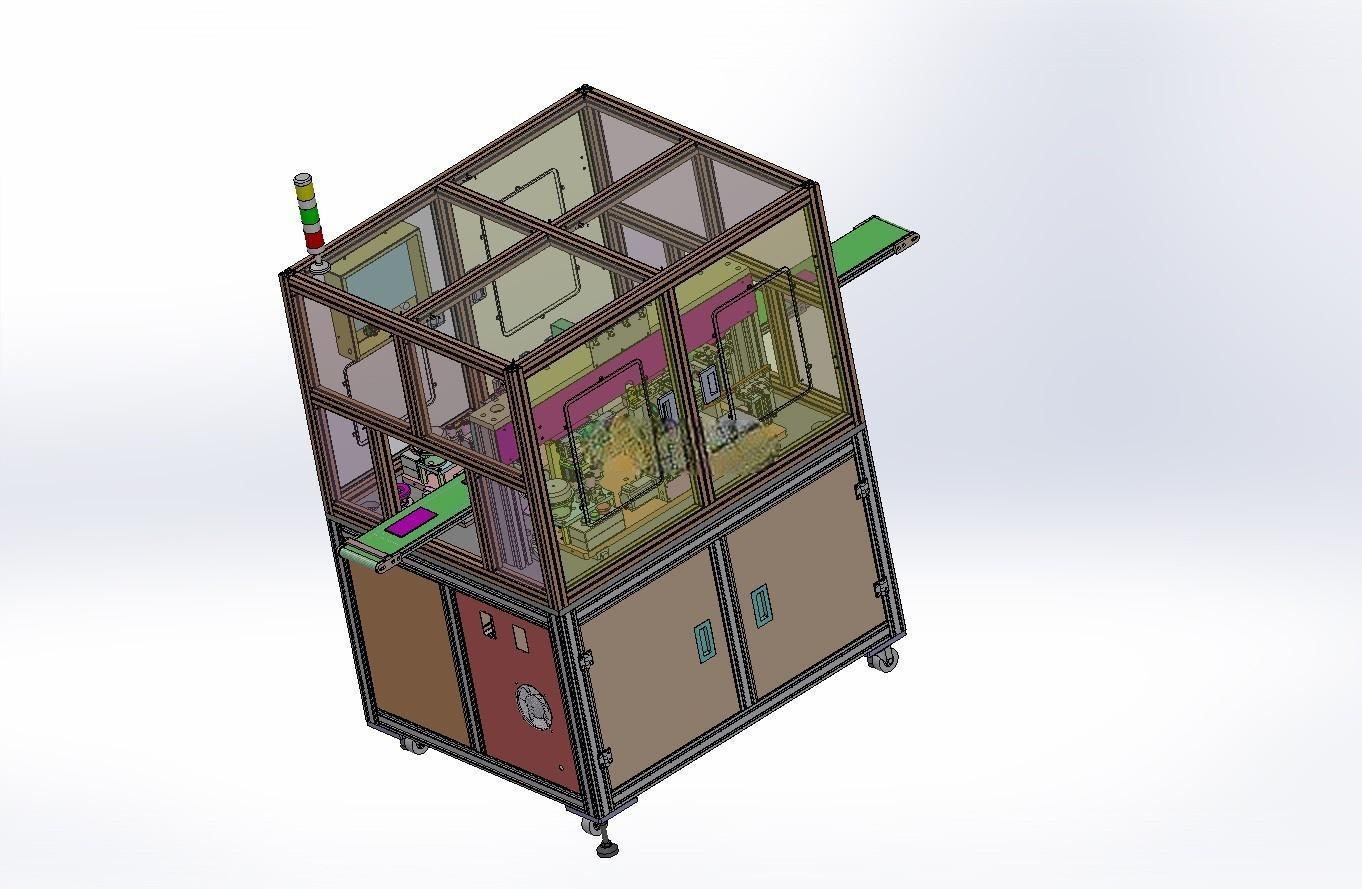

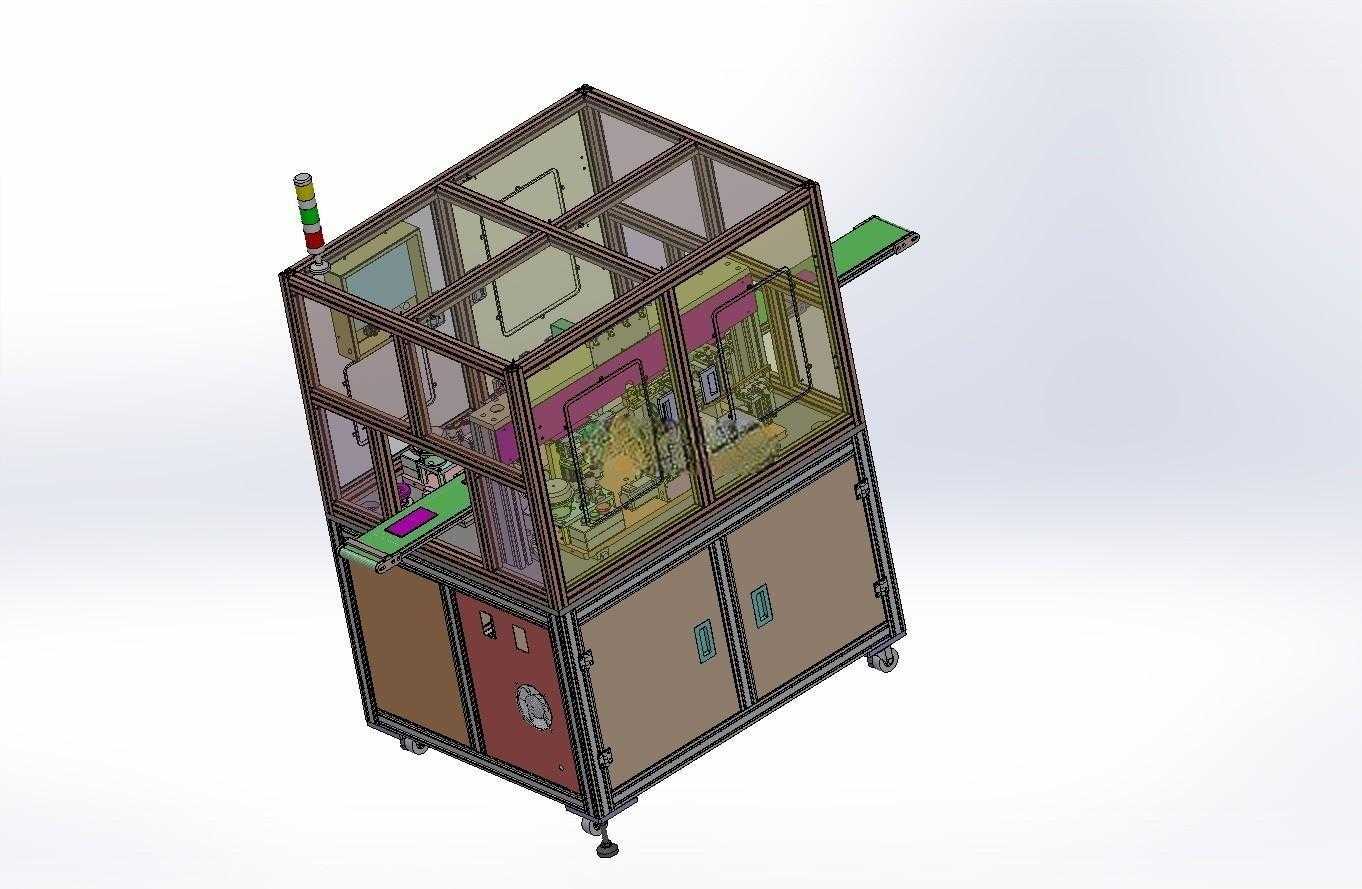

　　送胶纸机构配备胶纸余量检测传感器，当胶纸卷即将用完时会提前发出提示，提醒操作人员提前更换胶纸卷，避免生产过程中缺胶停机，减少非必要的停机时间；切胶纸机构的切刀位置可通过微调旋钮进行前后、上下调节，适配不同长度、不同宽度的胶纸裁切需求，换型时仅需调整切刀位置与贴胶参数，无需更换核心机械结构。设备顶部安装三色警示灯，可通过不同颜色的灯光提示设备运行、待机、故障状态，操作人员在车间内远距离即可观察设备运行状态；操作面板设置在设备前侧的防护门上，采用触摸屏搭配实体按钮的设计，触摸屏可设置贴胶长度、贴胶位置、输送速度、移载速度等参数，实体按钮预留急停、启动、复位功能，方便操作人员快速操作。

　　设备的安装边界需要考虑进出料输送线的伸出长度，安装时需在设备进出料端预留至少0.8米的操作空间，方便人员上下料、更换胶纸卷，设备后侧预留0.6米的维护空间，方便检修电气线路与气动管路，设备整体气源压力要求稳定在0.5-0.7MPa，供电采用常规工业三相五线制电源，接入车间现有压缩空气管网与供电回路即可完成安装调试，无需额外配置特殊的辅助设施。从结构设计逻辑来看，整台设备采用模块化设计思路，各个功能机构均为独立模块，通过螺栓固定在设备主体的安装底板上，当某个机构出现故障时可单独拆卸更换，减少维修停机时间；所有运动部件均预留润滑注油口，日常维护时可直接通过注油口加注润滑脂，无需拆解机构即可完成保养作业。在实际生产场景中，该设备可直接对接锂电池生产线的前段焊接工序与后段入壳工序，实现贴胶工序的全自动化作业，无需人工手动贴胶，相比人工作业，贴胶一致性更好，生产效率更高，可适配24小时连续化生产需求，有效降低锂电池生产过程中的人工成本，同时避免人工操作带来的贴胶位置偏移、胶纸褶皱、电芯污染等质量问题。
