汽车球轴橡胶套卡环半自动装配设备

　　在汽车底盘传动部件的量产装配环节，球轴橡胶套与卡环的装配质量直接决定球头销的密封性能与使用寿命，传统纯人工装配存在橡胶套撑开受力不均、卡环压装不到位、作业一致性差的问题，这套半自动装配设备正是针对该工序的痛点开发，适配乘用车、商用车转向与悬挂系统球轴组件的批量装配需求。设备采用双工位并行布局，左侧工位负责橡胶套的抓取与撑开上料，右侧工位完成卡环的压装锁紧，人工仅需完成轴体、橡胶套、卡环的上料放置，其余装配动作由设备自动完成，单工位作业节拍可控制在12秒以内，相比纯人工装配效率提升60%以上，同时能避免人工操作带来的装配损伤。

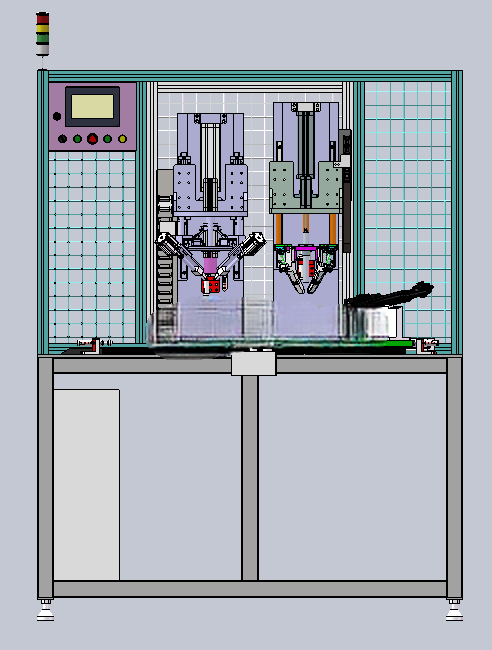

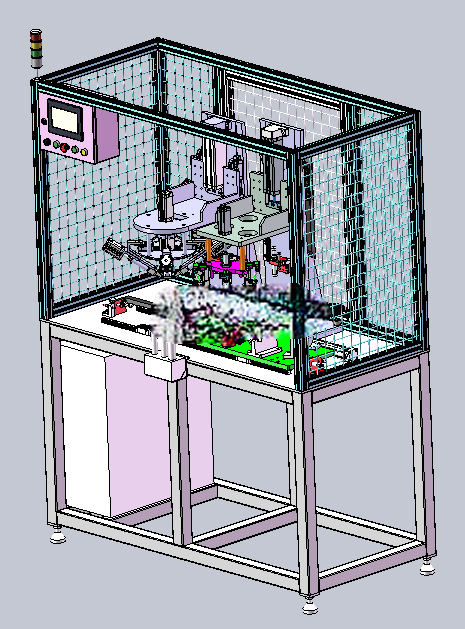

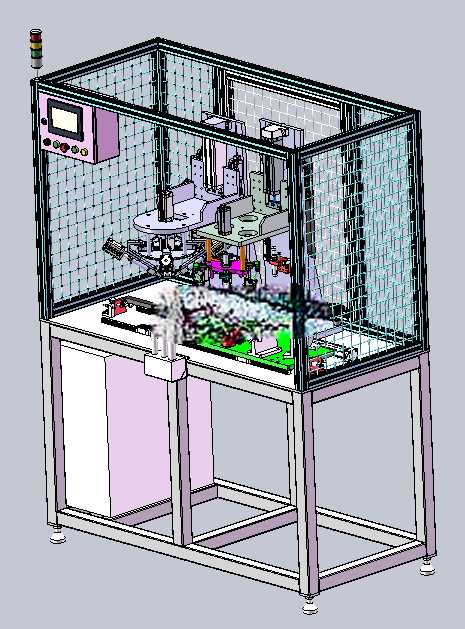

　　从结构设计逻辑来看，设备机架采用标准铝型材搭建，底部配置可调脚杯与福马轮，既满足车间地面的水平调节需求，也方便产线布局调整时的移位，整体安装边界控制在长2200mm、宽1200mm、高1800mm范围内，可直接嵌入现有零部件装配线的工位间隙，无需对原有产线做大规模改造。左侧橡胶套装配工位配置三爪柔性撑开机构，夹爪内侧贴附聚氨酯防滑垫，抓取橡胶套时可根据橡胶套的实际尺寸自适应调整撑开行程，避免刚性夹爪刮伤橡胶套外壁，撑开到位后机构横向滑移至轴体放置工位上方，垂直下行将橡胶套精准套入轴体的指定安装位，行程位置通过磁性开关与位移传感器双重反馈，保证橡胶套安装深度误差控制在0.2mm以内。

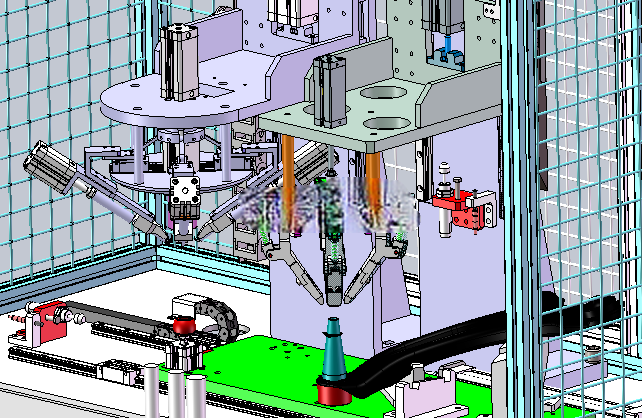

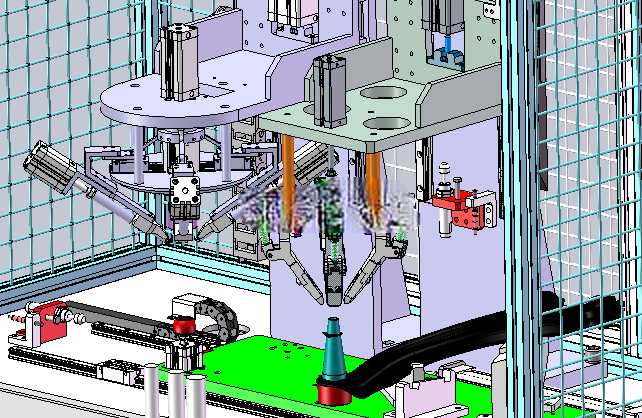

　　右侧卡环装配工位配置垂直压装机构与卡环撑开导向结构，人工将开口卡环放置到导向座定位槽后，机构先将卡环撑开至略大于轴体安装槽的直径，随后压头下行带动卡环沿导向套滑入轴体的卡环槽内，到位后撑开机构自动收合，卡环回弹卡入安装槽完成锁紧，压装力通过压力传感器实时监测，压装力超出阈值时设备自动停机报警，避免卡环过压变形或者轴体被压伤。设备的操作面板设置在左侧机架上方，集成了触控显示屏、启动按钮、急停按钮与状态三色灯，触控屏内可设置不同型号球轴的装配参数，包括撑开行程、压装深度、保压时间等，换型时仅需调用对应参数程序，更换对应规格的夹爪与导向套即可，换型时间不超过15分钟，适配多规格球轴产品的共线生产。

　　设备的安全防护方面，两个工位的操作侧均配置对射式安全光栅，操作人员手部伸入作业区域时设备会立即暂停动作，机架外围的网格防护板可防止装配过程中零件弹出伤人，设备的气动元件均布置在机架下方的封闭舱内，管线通过拖链规整排布，既避免管线外露被工件剐蹭，也方便日常维护时的故障排查。从实际应用场景来看，这套设备可直接布置在汽车零部件加工厂的球轴装配工段，替代原有的2个人工装配工位，除了上下料环节需要人工介入，其余装配动作全程自动完成，装配后的卡环到位率可达99.5%以上，橡胶套无刮伤、无变形，能有效降低后续产品的密封失效风险，同时设备预留了通讯接口，可后续加装自动上下料机械手，升级为全自动化装配单元，对接工厂的MES生产管理系统，实现装配数据的可追溯。
