商用全自动往复式洗车机结构设计

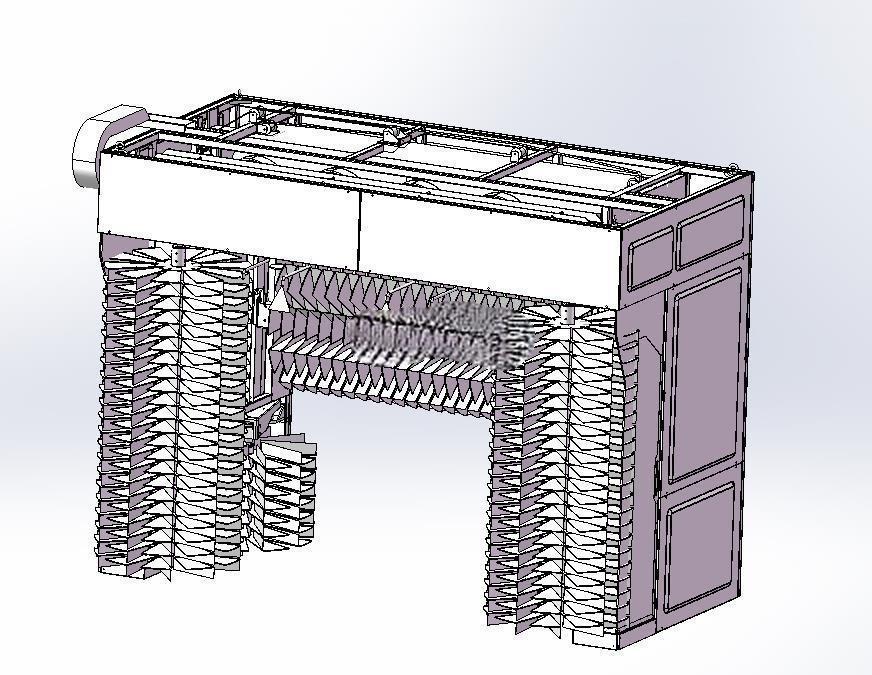

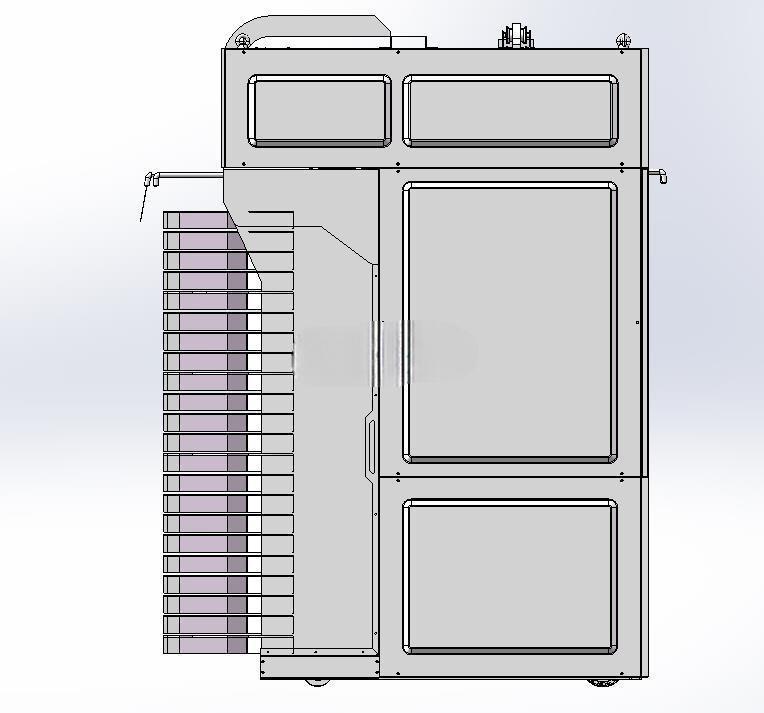

　　这款往复式全自动洗车设备，主要面向城市商圈洗车门店、加油站配套洗车区、大型企事业单位内部车队运维场景设计，区别于无接触式洗车设备，该机型采用毛刷接触式清洗搭配高压水路的组合方案，能够覆盖绝大多数乘用车辆的外表面清洗需求，适配轿车、SUV、小型MPV等常规家用及商用车型，可在无人值守或少人值守的工况下完成整车清洗流程，大幅降低洗车环节的人工投入。从结构设计逻辑来看，整机采用一体式框架承载结构，外部覆盖钣金护板形成封闭作业空间，避免清洗过程中水花飞溅到作业区域外，护板上预留的观察窗可让运维人员随时查看内部清洗状态，同时也能在设备运行时起到安全防护作用，防止无关人员误入作业区间。

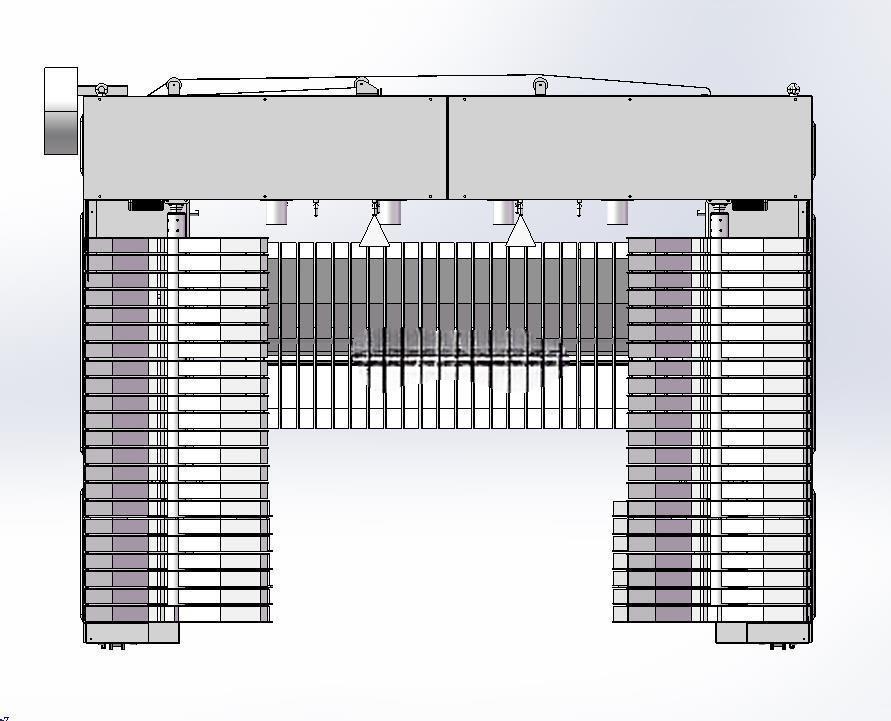

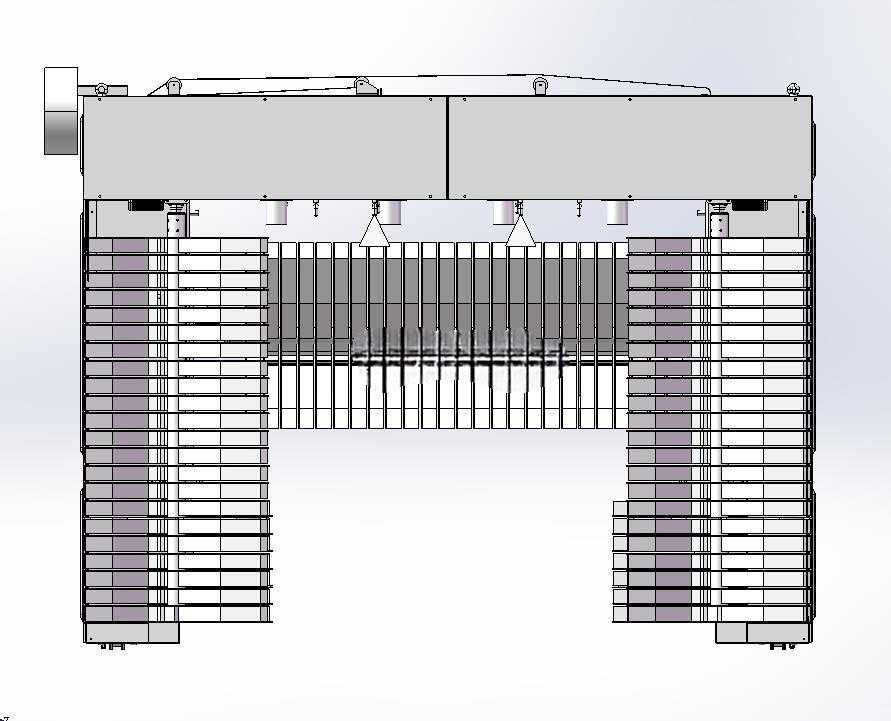

　　设备侧部设置的层叠式毛刷组件，采用柔性耐磨刷毛材质，在保证清洗力度的同时尽可能降低对车漆的磨损，刷毛组件的升降导轨做了防水密封处理，避免长期接触水汽导致导轨锈蚀、传动卡滞，侧刷的摆动行程经过反复校核，能够贴合不同车型的侧面曲面轮廓，从车门下部到车顶侧边都能实现全覆盖刷洗，不会出现清洗死角。设备的水路系统集成在框架内部，分为高压预冲洗、泡沫喷洒、清水漂洗几个独立回路，不同回路的管路排布做了分层固定，避免管路之间相互摩擦破损，同时预留了维护检修口，方便后期更换损坏的管路接头、疏通堵塞的喷嘴。气路系统主要负责毛刷的姿态调整、风干组件的升降驱动，所有气动元件都做了防水涂层处理，适配洗车作业高湿度的工作环境。

　　整机的安装边界需要预留足够的车辆进出通道，设备主体安装区域需要做硬化找平处理，地面设置排水坡度和截水沟，避免清洗废水淤积在设备底部腐蚀框架结构，设备进线、进水管路都从底部预留的穿线孔接入，减少外部管线外露，提升现场安装的整洁度。从功能实现层面，设备的控制系统可自动识别车辆的停放位置、车型长宽高参数，自动匹配对应的清洗程序，侧刷、顶刷的行进路径会根据识别到的车型轮廓自动调整，高压喷嘴的喷射角度也会随清洗位置变化做对应调整，保证车身各个部位都能得到有效冲洗。设备顶部设置的防护檐结构，可阻挡外部落叶、杂物落入设备内部，同时也能避免顶部管路长期被日晒雨淋加速老化。

　　框架连接处全部采用不锈钢紧固件，避免长期接触水汽出现锈蚀松动，所有活动部件的铰接位置都加装了防水密封轴承，减少日常运维的润滑频次，提升设备在高湿环境下的使用寿命。在实际选型应用中，该类设备的清洗效率可达到每小时15-20台次，远高于人工清洗的效率，适合车流量较大的洗车场景，设备的整体结构紧凑，不需要占用过大的场地面积，对于场地面积有限的门店也能适配安装。设计过程中对整机的重心做了校核，保证设备运行过程中不会出现晃动偏移，底部设置的可调支撑脚可适配地面存在微小高度差的安装场景，不需要额外做复杂的地面找平施工。设备的电气控制舱独立设置在框架侧部的密封舱体内，与清洗作业区完全隔离，避免水汽进入电气舱造成电路短路，舱门设置有安全锁具，只有运维人员能够打开进行参数调整和故障排查。
