全自动上料贴膜组装一体生产设备

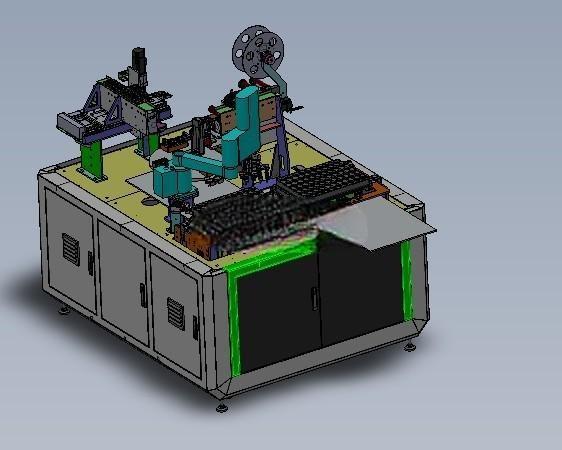

　　在3C电子组装、塑胶件后段加工、日化产品外包装工序里，平面、小弧面、小圆周面的贴膜/贴标工序长期依赖人工对位，不仅一致性差，换产调试周期长，还容易出现膜片褶皱、对位偏移、气泡残留等不良，这款全自动上料贴膜组装一体机，就是针对这类多面型小件贴膜需求开发的集成式工位设备。从结构布局来看，设备采用下柜体上作业台的分体式设计，下部柜体采用方通焊接框架搭配钣金封板，预留散热通风栅格与检修门，内部可集成气路分配单元、电气控制模块、真空发生装置，柜体底部配置可调脚杯与万向脚轮，既满足车间地面不平整时的水平调节需求，也方便产线布局调整时的短距离移位，整体安装边界控制在长1.8米、宽1.2米、高1.6米范围内，不需要额外开挖地基，直接放置在硬化车间地面即可接电接气投入使用，适配多数中小批量生产车间的工位排布。

　　上部作业台采用铝型材搭建机架，台面铺设有电木板作为安装基准，所有执行机构均通过定位销与螺丝固定在台面上，保证长期运行的结构刚性。上料机构采用料仓堆叠式设计，可兼容规整盘状或盒装来料，通过分料机构将待加工工件逐件输送到定位载具上，载具根据工件外形做仿形设计，可快速更换以适配不同规格的产品，换产时仅需更换载具与调整贴膜辊的下压高度，不需要大规模拆解机构。贴膜工位集成了膜料放卷机构、剥离机构、压合辊组与视觉对位组件，放卷架采用气胀轴固定膜卷，可适配最大直径300mm的标准膜卷，放卷过程中搭配张力控制辊，保证膜料输送过程中张力恒定，避免膜料拉伸变形；剥离机构采用锐角剥离板，可将离型纸与膜片平稳分离，压合辊采用硅胶材质，硬度控制在邵氏40-50度，压合时可根据工件表面弧度自适应调整接触压力，针对小弧面、小圆周面工件，载具可搭配旋转伺服轴，在贴膜过程中带动工件匀速转动，保证膜片完整贴合在曲面表面，不会出现起皱、翘边问题。

　　设备还集成了组装工位，可在贴膜完成后直接完成小件的压合、卡扣组装工序，不需要工件在不同设备间周转，减少二次定位带来的精度损失，也缩短了产品的整体加工节拍。从设计思路上，这款设备优先考虑了多品类兼容能力，所有调节位置均配置刻度标识与锁紧手柄，操作人员不需要借助复杂工具即可完成参数调整，气路与电路走线均通过拖链收纳，沿机架内侧排布，避免走线外露带来的安全隐患，同时也方便后期维护时排查线路故障。

　　在实际生产场景中，这类设备可直接对接前端的注塑机出料线或者后端的包装流水线，也可作为独立工位单独使用，针对麦拉片贴膜、手机镜片贴膜、塑胶外壳贴膜这类常见工序，单工位节拍可控制在3-5秒每件，贴膜对位精度可控制在±0.2mm以内，相比人工作业可大幅降低不良率，同时减少对熟练操作工的依赖。设备的安全防护方面，作业台周边配置有透明亚克力防护挡板，在贴膜与组装动作区域设置安全光栅，当操作人员肢体误入作业范围时设备会立即暂停运行，避免机械伤害，设备操作面板设置在台面侧方，采用倾斜式设计，方便操作人员站立操作时观察参数与设备运行状态。
