手动四工位定量液体灌装机结构设计

　　这款手动灌装机主打小批量水剂类物料的定量分装场景，常见于小型作坊、实验室试制、门店现装类业态的生产环节，适配4盎司规格瓶型的灌装作业，单次可同时完成四个瓶体的灌装工序，相比单头手动灌装设备，作业效率提升明显，且无需接入气源、电源即可完成操作，对无配套动力供给的作业场景适配性极强。设备采用曲柄带动活塞式的核心结构设计，核心逻辑是通过曲柄的往复转动，带动活塞在缸体内做定行程的往复运动，活塞上行时缸体内部形成负压，将储料桶内的水剂物料吸入缸体腔室，活塞下行时通过单向阀结构阻断吸料通路，将腔室内的物料通过四个出料嘴同步注入下方待灌装瓶内，行程固定的前提下单次吸料、排料的容积偏差极小，可稳定实现定量灌装的工艺要求，无需额外配置流量计等计量元件，结构简单可靠，后期维护成本极低。

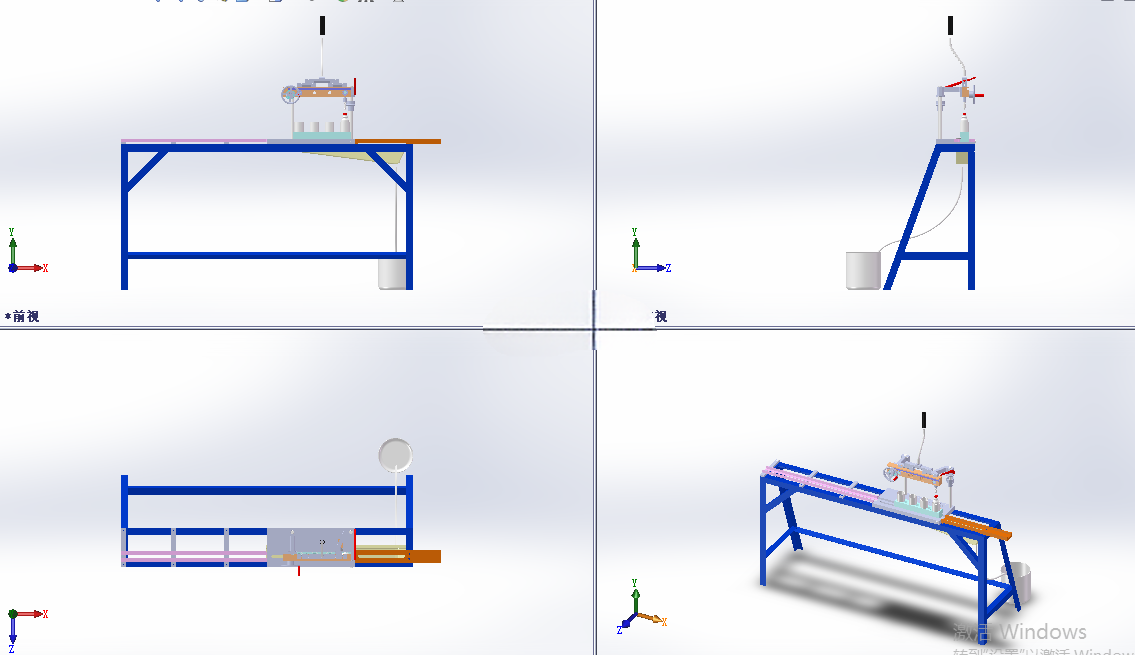

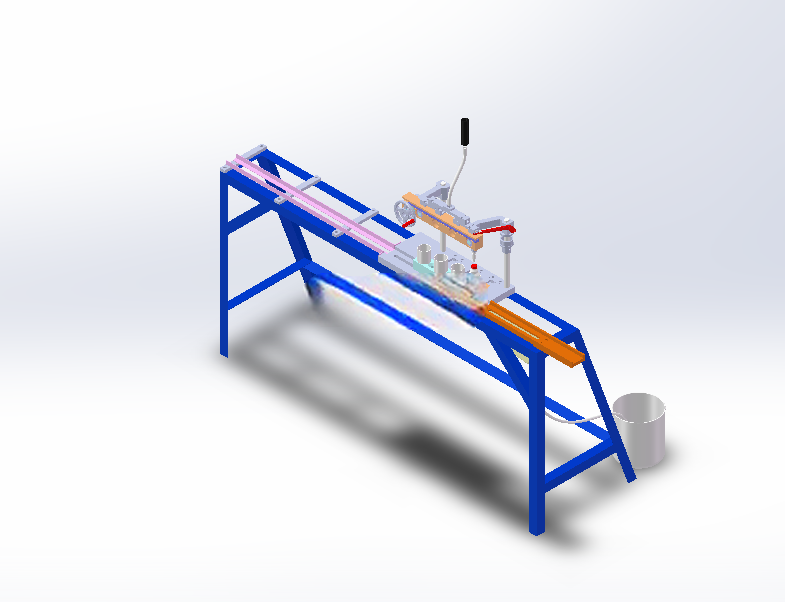

　　从整体安装边界来看，设备采用方管焊接的台式机架作为承载主体，机架整体高度适配常规站立作业的操作高度，台面预留了瓶体输送的导向条安装位，可搭配简易的手动推料结构实现瓶体的工位快速切换，机架底部预留了储料桶的放置空间，整体占地尺寸紧凑，无需大面积安装场地，普通工作台面即可放置使用，也可通过底部膨胀孔位完成与地面的固定，避免作业过程中设备移位。设计过程中充分考虑手动操作的人机工程需求，操作曲柄的布置位置处于操作人员站立时的手部舒适作业区间，出料嘴的高度可通过支架上的腰型孔进行上下调节，适配不同高度的瓶型灌装需求，料路部分采用快拆式连接结构，需要更换灌装物料时可快速拆卸料缸、管路、出料嘴进行清洗，避免不同物料之间的交叉污染。

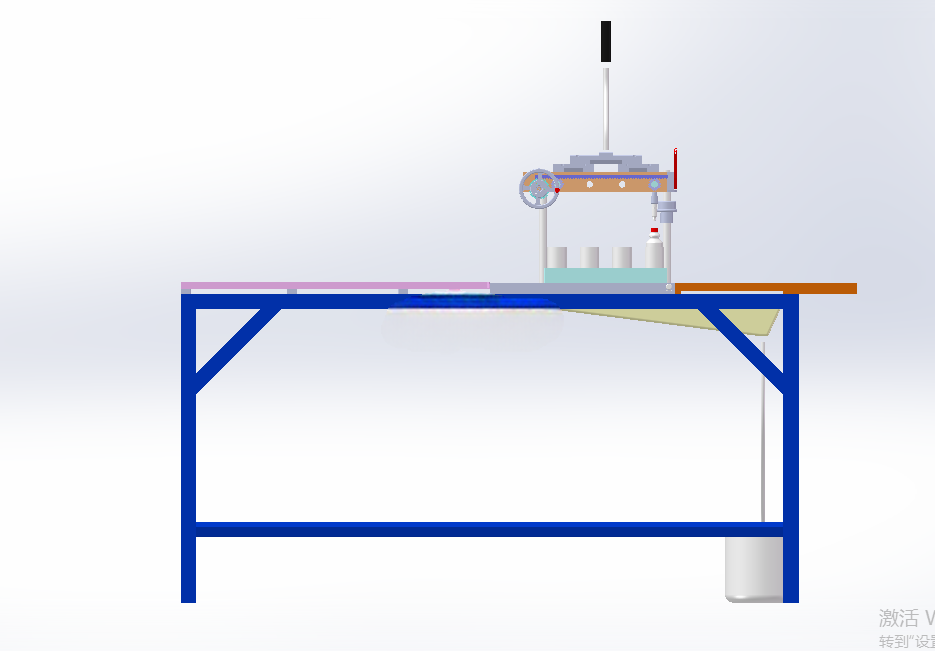

　　机架的支腿部分做了斜撑加强设计，即使操作人员施加较大的操作力，机架也不会出现明显晃动，保证灌装过程中出料嘴与瓶口的对位精度，减少物料洒漏的问题。四个灌装工位的出料嘴采用等距布置，间距与常规四连排瓶托的定位尺寸匹配，可直接搭配通用瓶托使用，无需额外定制定位工装，进一步降低了设备的配套使用成本。设备的活塞密封件采用耐水剂腐蚀的通用密封规格，后期更换无需定制特殊配件，常规五金渠道即可采购替换，适合非规模化生产场景的长期使用。
