一出八螺丝自动供料分料设备结构

　　在消费电子组装、小家电总装、汽车零部件锁付这类批量螺丝锁付工位上，单通道螺丝供料器单次仅能供给1颗螺丝，往往成为整线节拍的瓶颈——多轴锁付机构等待螺丝到位的空程时间，会直接拉低整台设备的OEE指标，这款一出八螺丝供料设备，正是针对多轴同步锁付场景开发的配套供料单元，从根源上解决多颗螺丝同步供给的节拍匹配问题。

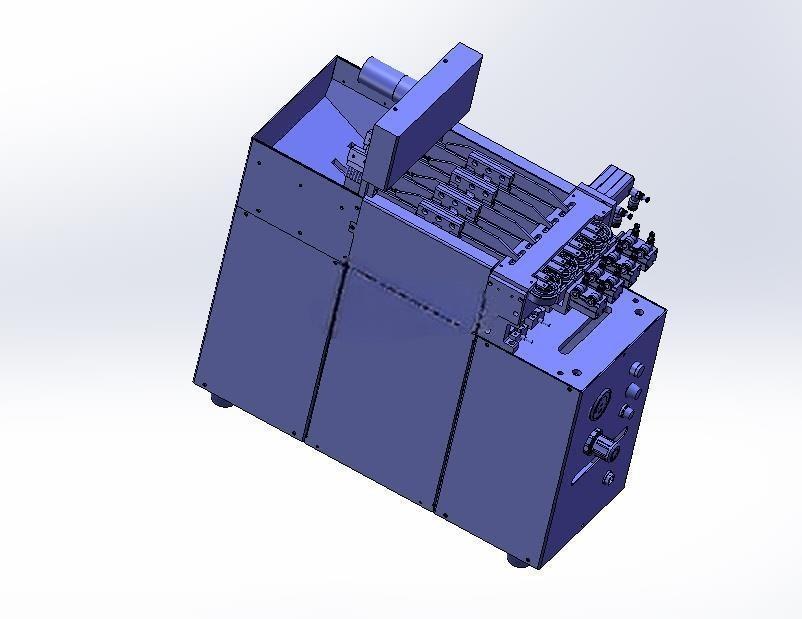

　　从实际产线应用来看，这类供料器通常直接集成在多轴自动锁螺丝机的机架侧方，不需要额外搭建独立安装支架，设备底部预留的可调脚杯可以适配不同高度的锁付平台，出料口位置可以根据锁付头的排布做小幅角度调整，安装时仅需要对接气源与设备IO信号即可完成调试，不需要复杂的参数标定。设备主体采用箱式封闭结构，所有传动、分料、料仓组件都集成在钣金外壳内部，一方面可以避免车间内的粉尘、金属碎屑落入分料轨道造成卡料，另一方面也能隔绝分料过程中产生的振动与噪音，适配无尘车间、静音组装线的使用要求。

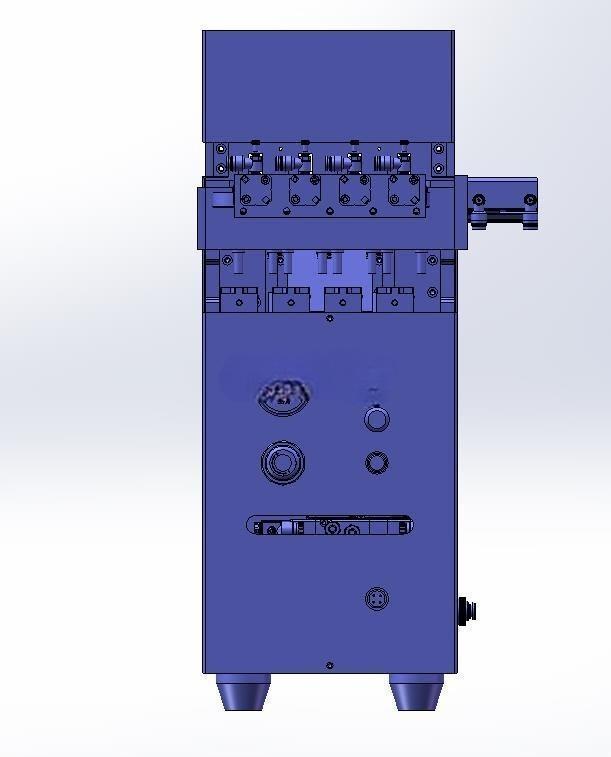

　　功能层面，设备核心分为三个功能模块：供料主体机构负责螺丝的整列排序，通过振动分选将杂乱的螺丝按照统一姿态输送到分料位；供料分料机构是整台设备的核心，通过错位分料结构一次性将8颗姿态正确的螺丝同步分离到独立的出料通道，避免螺丝叠料、卡滞，每一路出料都配有独立的检测位，能够识别缺料、反料、歪料的异常情况，出现异常时会自动触发补料动作，不需要人工停机排查；供料升降机构负责将分料完成的螺丝组顶升到待取料位，匹配锁付头的取料高度，升降行程可以根据不同长度的螺丝做参数调整，适配M2到M6区间不同规格的螺丝供给，不需要更换整套轨道配件。

　　设计思路上，这款设备没有采用传统的多套单通道供料器拼接的方案，而是采用单料仓统一整列、多工位同步分料的结构，大幅缩小了设备的整体占地尺寸，相比8套独立供料器并排安装的方案，体积缩小近60%，同时减少了8套独立振动盘的重复部件，降低了设备的故障点。分料结构采用硬质合金加工的错位滑块，长期往复运行的磨损量极小，分料精度可以控制在0.02mm以内，不会出现分料错位导致的螺丝卡滞问题。出料端的导向结构做了防掉落设计，螺丝被顶升到待取位后会被弹性卡爪固定，不会因为设备振动或者锁付头取料时的触碰出现掉落、偏斜的问题。

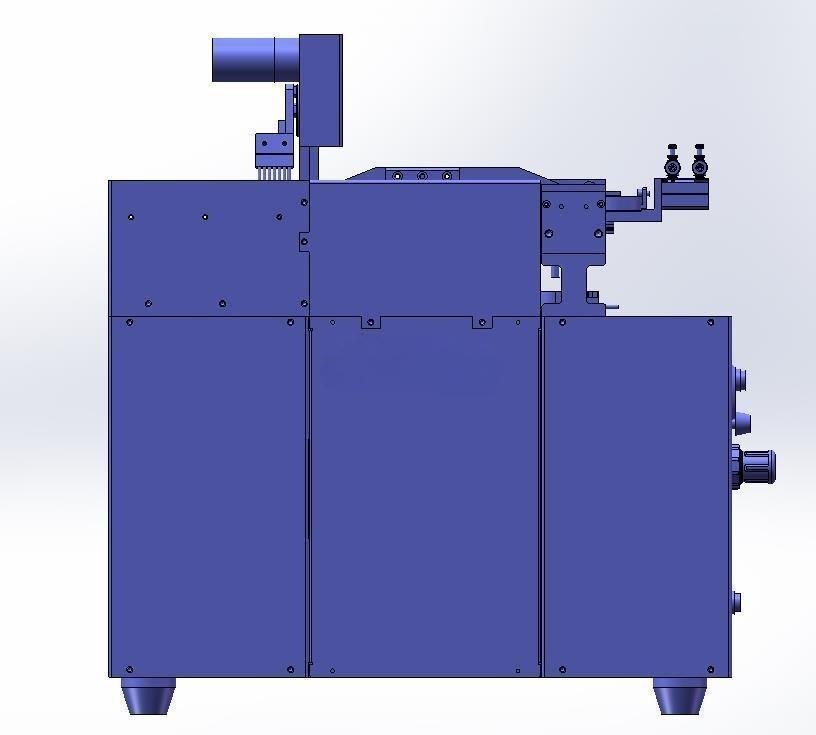

　　安装边界方面，设备主体宽度控制在700mm以内，深度不超过400mm，整体高度根据料仓容量不同分为两个规格，常规2L料仓版本高度为520mm，可以直接安装在标准锁螺丝机的侧装位，不需要额外拓展机架尺寸；设备的气源接口采用标准快插接头，适配车间常用的6mm气管，工作气压要求在0.4-0.6MPa区间，耗气量相比8套独立供料器降低40%以上；电气接口采用标准16芯航空插头，信号定义匹配主流锁螺丝机的IO端口，不需要额外做信号转接。在实际使用中，这款供料器的单次供料节拍可以控制在1.2秒以内，完全匹配8轴锁付头的锁付节拍，不会出现锁付头等待螺丝的情况，相比单通道供料器配合移载机构取料的方案，整线锁付效率可以提升3倍以上，同时因为采用统一整列分料的结构，螺丝卡料率控制在万分之一以内，大幅减少了产线运维的工作量。针对不同长度的螺丝，只需要调整分料滑块的行程以及升降机构的顶升高度，不需要更换分料轨道，换型时间可以控制在10分钟以内，适配多品种小批量的组装生产需求。设备侧面预留了透明观察窗，可以直接观察料仓内的螺丝余量以及分料机构的运行状态，不需要拆开外壳就能排查简单的卡料问题，日常维护仅需要定期清理分料轨道内的金属碎屑，加注少量润滑脂即可，没有复杂的保养要求。
