流水线自动锁付螺丝工作站结构方案

　　这套在线式锁螺丝作业单元，主要面向3C电子、小家电、汽车小零部件等行业的流水线连续装配场景，适配产品在输送线上完成多颗螺丝的自动锁付工序，替代传统人工手持电批的重复锁付作业，解决人工锁付扭矩不一致、漏锁浮锁、作业效率随工作时长波动的常见产线痛点。从整体布局来看，设备采用跨线式双工位对称设计，主体机架横跨在流水线输送段上方，两侧预留足够的人员操作与维护通道，机架下部采用标准铝型材搭建柜体结构，柜体预留门板安装位，可内置螺丝供料器、电气控制元件、气源处理组件，既能够隔绝车间粉尘对核心元件的污染，也能避免运动部件外露带来的安全隐患。

　　锁付执行端采用水平移栽加垂直锁付的运动架构，水平方向采用线性导轨搭配同步带传动的模组，带动锁付电批在两个工位之间快速移位，垂直方向采用带缓冲的滑台结构，锁付电批通过快换夹头固定在滑台安装板上，搭配扭矩反馈模块，可实时监测每颗螺丝的锁付扭矩与锁付深度，出现滑牙、浮锁、漏锁情况时可即时触发报警信号，对接产线MES系统记录每颗螺丝的锁付数据。双工位的设计可实现锁付作业与产品上下料的时间重叠，当一侧工位完成锁付后，移栽模组快速移动到另一侧工位执行锁付动作，操作人员或者上游接驳机构可同时完成已锁付产品的下料与待锁付产品的上料定位，大幅压缩设备等待的空行程时间，相比单工位锁付设备，整线作业节拍可提升40%左右。

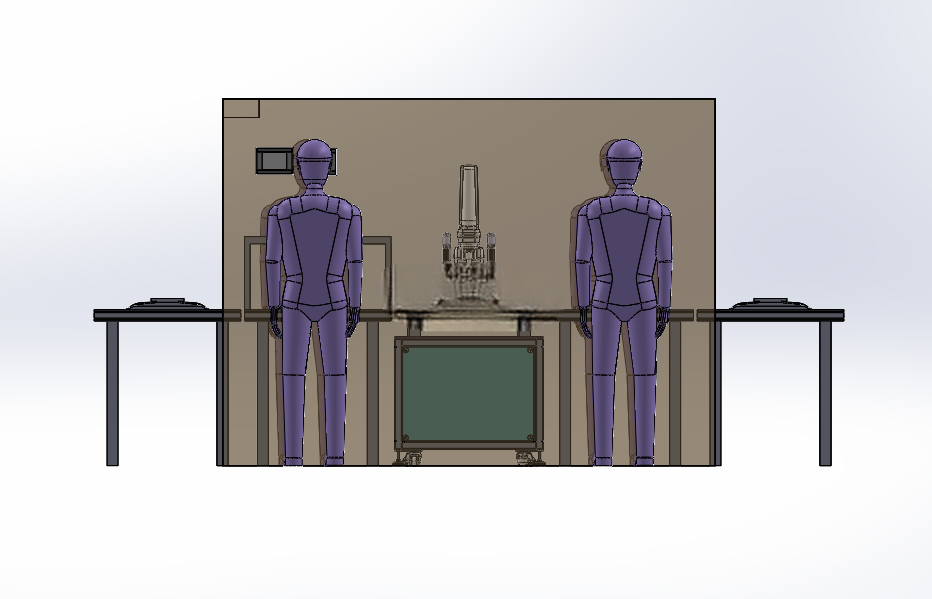

　　从安装边界来看，设备整体高度适配常规站立作业的人体工程学尺寸，两侧参照人体模型的站位预留了不小于600mm的操作维护空间，机架底部设置可调脚杯与脚轮，可根据现场流水线的实际高度调整设备整体水平度与作业高度，适配不同高度的皮带线、倍速链线的安装需求。定位工装采用快换式设计，针对不同规格的产品，仅需更换上部的产品定位托板，调整锁付坐标参数即可快速切换生产机型，适配多品种小批量的柔性生产需求。

　　设计过程中重点考虑了锁付作业的稳定性，螺丝供料路径采用吹送式供料结构，螺丝通过供料器排序后经高压气管直接输送到电批批嘴位置，省去取螺丝的往返行程，供料管采用耐磨柔性管材，布置在拖链内部随移栽模组同步运动，避免长期往复运动出现管路磨损、弯折堵料的问题。电批批嘴采用带吸附与导向的结构，针对不同头型、不同长度的螺丝可快速更换批嘴套，保证螺丝在垂直下压过程中不会出现偏斜，避免锁付过程中刮花产品表面、拧花螺丝头的问题。设备的安全防护方面，在运动区域外围预留了安全光栅的安装位，可对接产线安全回路，当有人员肢体误入作业区域时设备会即时停止运动，避免机械伤害风险，柜体内部的电气元件与气动元件分仓布置，强电弱电走线分离，减少信号干扰对锁付精度的影响。

　　在结构细节处理上，移栽模组的两端设置硬限位与缓冲胶垫，避免模组超程运行出现碰撞损坏，垂直锁付滑台设置下压行程限位，针对不同高度的产品可调整下极限位置，防止下压行程过大压损产品壳体。机架上部的封板采用可拆卸式钣金结构，需要维护内部传动部件时可快速拆卸封板，不需要拆解整体机架结构，降低后期维护的难度。气源处理组件设置在柜体侧部易操作位置，可实时调节供气压力，过滤压缩空气中的水分与杂质，保证气动元件的运行稳定性。整套结构的零部件大多采用标准件搭建，铝型材、线性导轨、同步带、电批、螺丝供料器均采用行业通用规格，后期备件更换成本低，不需要定制特殊加工件，设备组装调试周期短，可快速部署到现有生产流水线中，不需要对原有流水线进行大规模改造。
