圆薄片冲压入料码垛自动装配设备

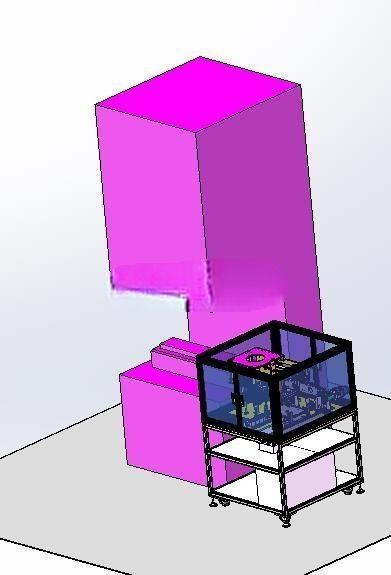

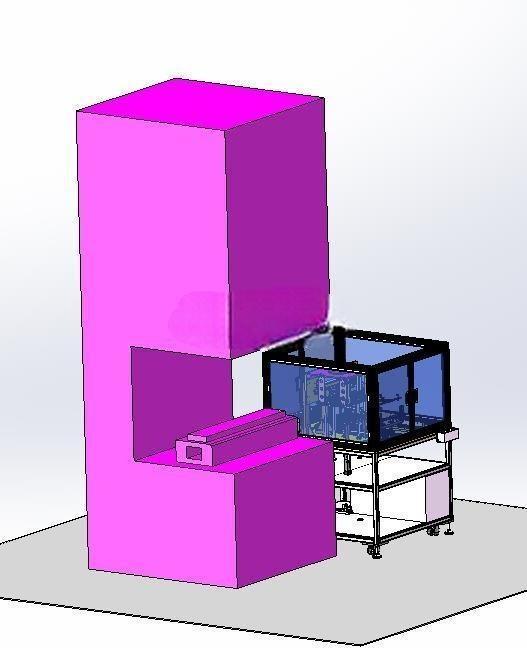

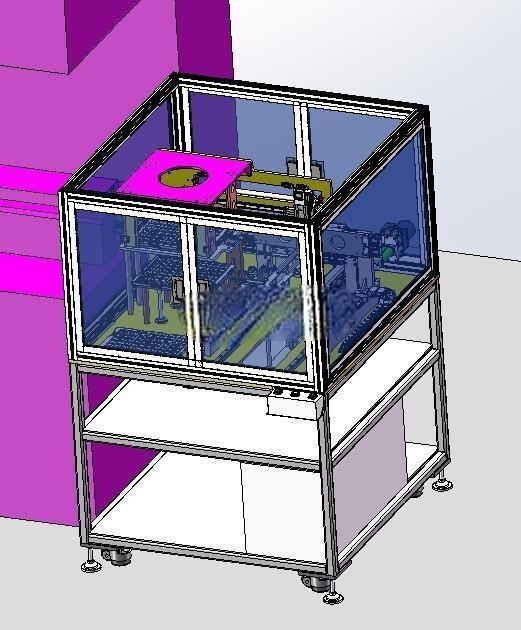

　　在五金小零件批量冲压加工的生产场景中，圆薄片类工件的后道整理、装盘与码垛环节长期依赖人工操作，不仅效率难以匹配高速冲压设备的产出节拍，还容易出现工件刮花、排序错乱、码垛不齐的问题，这款圆薄片自动装配设备正是针对这一生产痛点开发的专用工位设备，直接对接冲压生产线的下料端，完成从冲压件接收到成品料垛输出的全流程自动化作业。设备整体采用上下分层的布局设计，上层为工件处理与料盘作业工位，下层布置电气控制元件与气动动力单元，整体安装边界适配常规冲压车间的工位间距，不需要对现有生产线做大规模改造即可完成对接安装，设备主体框架采用工业铝型材拼接搭建，外侧加装透明亚克力防护围挡，既可以观察内部工件运行状态，也能避免高速运动的工件飞出造成安全隐患，防护门采用快拆式合页结构，日常维护清理时不需要额外工具即可快速开启。

　　从功能逻辑上看，设备的进料端直接衔接冲压机的下料皮带线，冲压完成的圆薄片工件随皮带线输送进入设备的排序工位，排序工位采用振动理料结合导向轨道的结构设计，能够将杂乱堆叠的圆薄片逐一分离，按照统一的朝向与排列顺序送入待装盘工位，过程中设置有光电检测元件，能够识别重叠、变形的不合格工件，通过侧推气缸将不良件排入废料收集盒，避免不合格品流入后续装盘环节。料盘供给部分采用堆叠式料仓设计，可一次性放置20个空置料盘，通过顶升机构逐次将空料盘送至装盘工位，待排序完成的圆薄片通过分料机构按照料盘的型腔排布逐一放入料盘对应位置，装盘过程中设置有到位检测，确保每个型腔都准确放入工件，不会出现漏装、多装的问题。

　　装满工件的料盘会通过平移输送机构送入码垛工位，码垛机构采用伺服驱动的升降托板结构，能够将装满的料盘逐层堆叠，堆叠高度可根据生产需求灵活调整，当码垛高度达到设定值后，整垛料盘会被推送至出料端，由人工或者AGV小车转运至下一道工序。设计过程中充分考虑了不同规格圆薄片的适配性，排序轨道的宽度、分料机构的夹爪尺寸、料盘定位的挡块位置都设计成可调节结构，只需要更换少量适配零件、调整对应参数，就可以适配直径在一定范围内的不同厚度圆薄片工件，不需要对设备主体结构做大规模改动，能够满足多品种小批量的生产需求。

　　设备的气动系统全部采用标准快插接头连接，气路布置沿铝型材框架的走线槽排布，整齐规整便于排查故障，电气控制部分预留有标准通讯接口，可以直接对接冲压设备的控制系统，实现冲压机与本设备的联动启停，当冲压设备出现故障停机时，本设备也会同步停止进料，避免工件在输送线上堆积。在安装尺寸方面，设备整体占地面积控制在较小范围内，进料端的高度可以根据不同型号冲压机的下料口高度做调整，调节范围覆盖常规中小型冲压机的下料高度区间，设备底部配置有可调脚杯与脚轮，既可以在安装时调整水平度保证设备运行平稳，也可以在需要调整工位位置时方便推移，不需要额外调用吊装设备。从实际运行的稳定性角度考虑，所有运动部件的行程都设置有硬限位与软限位双重保护，避免机构超程运行造成碰撞损坏，理料轨道的表面做了抛光处理，不会刮伤圆薄片工件的表面，满足有外观要求的精密五金件生产需求，装盘过程的定位精度可以保证工件完全落入料盘型腔，不会出现工件卡滞在型腔边缘的问题，码垛后的料盘堆叠整齐，转运过程中不会出现料盘滑落、工件散落的情况。
