栈板自动拆垛作业设备结构设计

　　在仓储物流、生产制造的物料周转环节，栈板作为单元化载具被大量使用，当整垛堆叠的栈板需要拆分投入产线或循环使用时，传统人工拆垛不仅劳动强度大，重复搬运过程中还容易出现栈板磕碰损伤、人员砸伤的风险，栈板自动拆垛设备正是针对这一场景开发的专用作业装置，可替代人工完成堆叠栈板的自动拆分作业，适配常规木质、塑料材质的标准商用栈板，在快消品生产、电商仓储、家电制造、食品加工等需要大量栈板周转的车间场景中，可直接对接栈板输送线、AGV接驳工位，实现栈板供给环节的无人化作业。

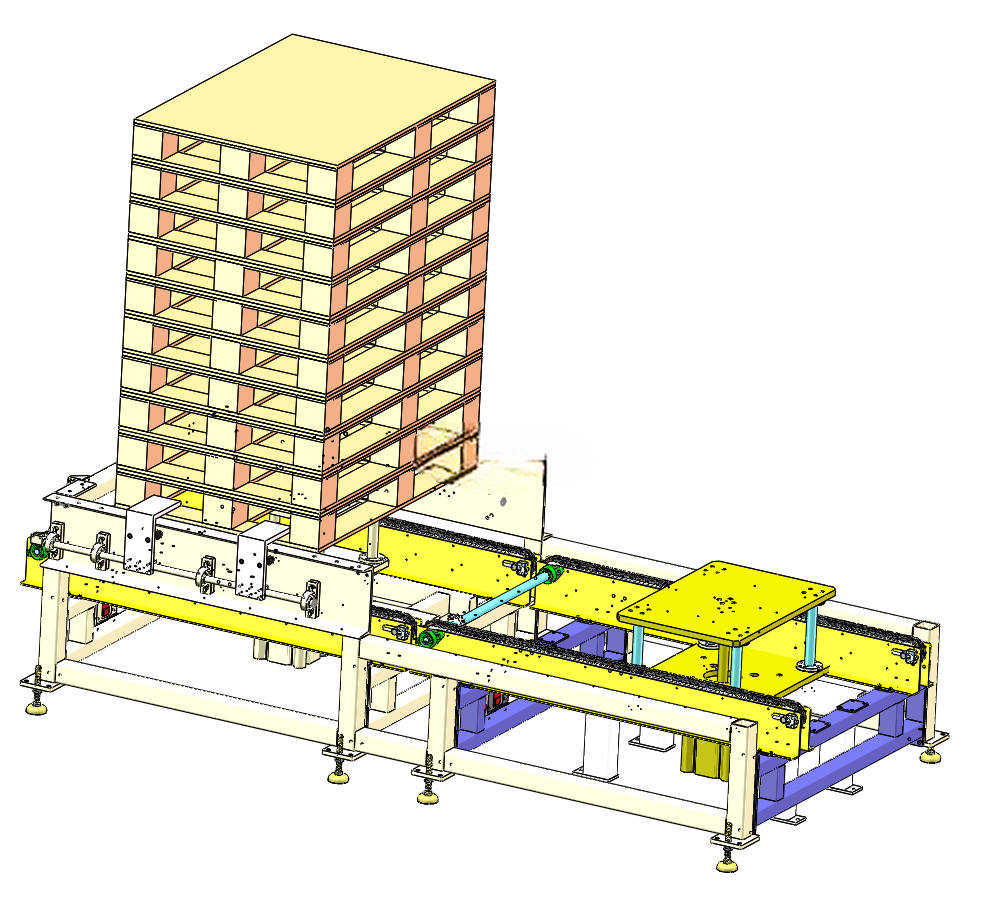

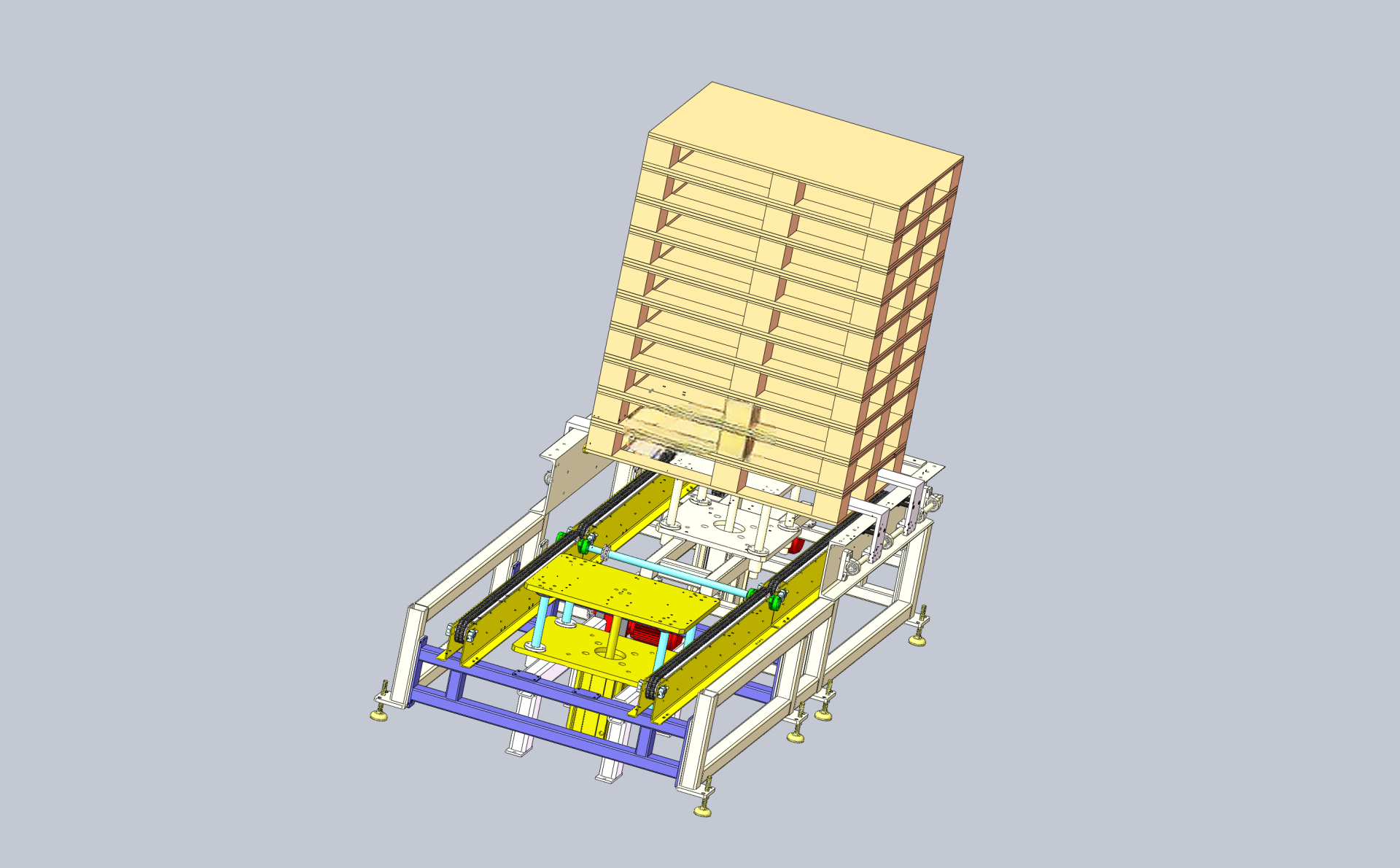

　　该设备在功能设计上，首先配置了栈板位置识别模块，可对堆叠到位的整垛栈板进行位置检测，判断栈板的堆叠高度、偏移量，避免拆分过程中出现卡滞、掉板问题；拆分执行机构采用双侧夹持+抬升的动作逻辑，当待拆分栈板到位后，夹持机构先伸出卡入栈板叉车间隙位置，抬升机构将最上层以外的栈板整体抬升固定，底部输送机构将最下层栈板输出至下一工位，之后抬升机构下降复位，重复上述动作完成逐块拆分，整个动作流程设置了多重位置检测，当出现栈板变形、卡滞情况时设备会自动暂停，避免硬碰撞造成机构损坏。从设计思路层面，该设备优先考虑了作业稳定性与成本控制，整体框架采用标准型钢焊接后加工安装基准面，无需复杂的铸件结构，加工难度低，后期维护更换配件方便；传动部分选用常规的链传动组件搭配标准减速电机，相比齿轮传动、同步带传动的方案，链传动对车间粉尘、温湿度变化的适应性更强，适合仓储车间的复杂作业环境，同时配件采购成本低，后期维护无需专业厂家到场，工厂自有维保人员即可完成更换调整。

　　在结构布局上，设备的安装边界充分考虑了车间现有工位的改造适配需求，整体宽度控制在标准栈板宽度加两侧各300mm的维护空间范围内，长度方向预留了栈板输入、输出的接驳位置，可直接对接现有滚筒输送线，无需对车间现有布局做大规模改动；设备的操作面板设置在侧方人员易操作的高度，急停按钮分布在设备四个角的位置，方便异常情况下人员快速触发停机；所有运动机构外侧都设置了可拆卸的防护钣金，既可以避免人员误触运动部件，也能减少车间粉尘落入传动机构内部，延长部件使用寿命。

　　在细节设计上，夹持机构的接触位置采用了耐磨聚氨酯材质包胶，既可以保证夹持时的摩擦力，避免栈板抬升过程中滑落，也不会对栈板表面造成压痕损伤，适配全新栈板与循环使用旧栈板的作业需求；栈板识别采用了光电传感器组合的方案，相比视觉识别方案成本更低，在常规车间光照环境下检测稳定性足够，不会因为光线变化出现误判；设备底部设置了可调脚杯与地脚螺栓安装位，既可以在平整地面通过脚杯调平后直接使用，也可以在振动较大的工位通过地脚螺栓固定，适配不同的车间安装条件。该设备的拆分节拍可根据前端产线的需求调整，单块栈板拆分动作可在数秒内完成，可满足每小时数百块栈板的拆分供给需求，相比人工作业效率提升明显，同时可以避免人工拆垛过程中栈板掉落、人员疲劳作业带来的安全隐患，在栈板周转量较大的生产场景中，可有效降低物料周转环节的人工投入，提升整线的自动化运行水平。
