大行程重型龙门数控加工设备结构

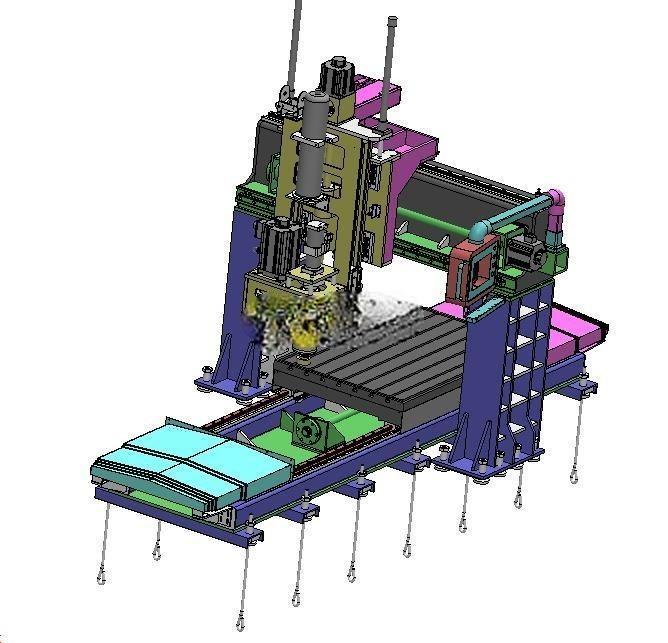

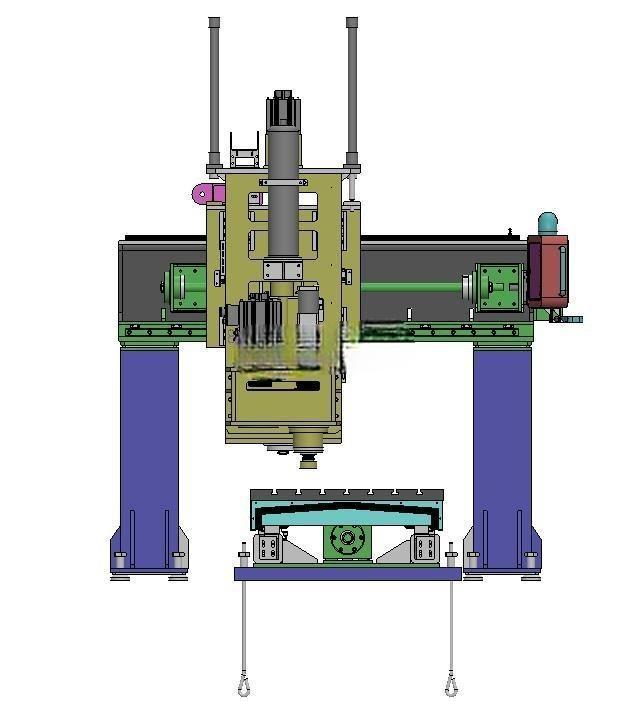

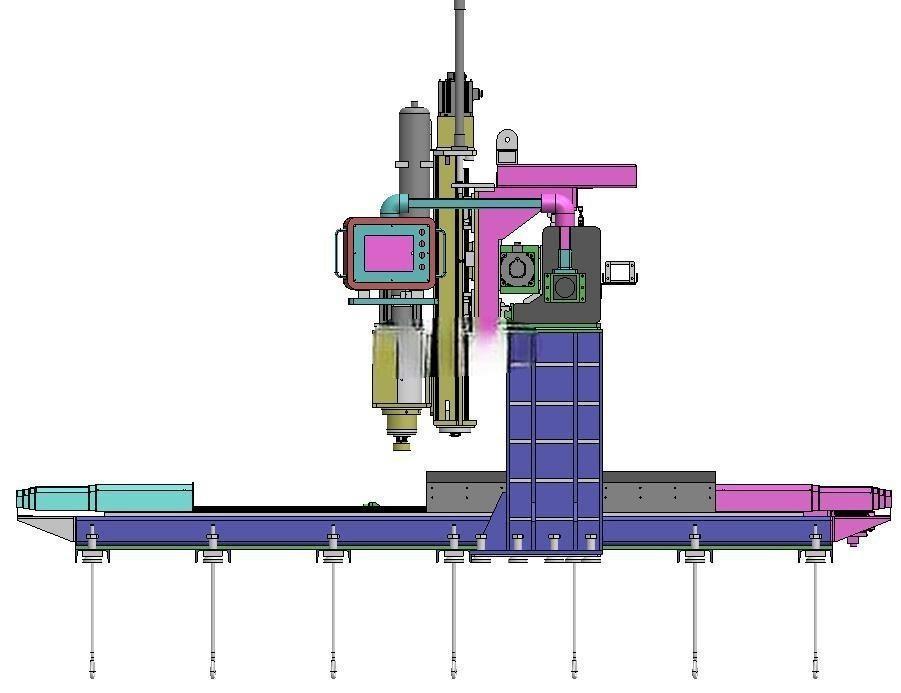

　　在重型装备制造、大型钢结构件加工、轨道交通构件生产、大型模具铣削作业场景中，工件往往具备尺寸跨度大、装夹后重量大、加工面多且形位公差要求高的特点，普通立式加工中心受限于主轴行程与工作台承载上限，无法覆盖这类大尺寸工件的全工序加工需求，龙门式结构的加工设备正是为适配这类加工场景诞生的。这套重型龙门加工结构采用固定横梁式双立柱支撑布局，两侧立柱与底部床身采用刚性连接设计，横梁横跨在两立柱顶端作为X轴运动的承载基础，滑枕组件搭载在横梁的直线导轨副上，可沿横梁方向完成2米行程的水平移动，也就是设备的X轴运动方向；搭载主轴的滑枕组件可沿自身垂向导轨完成上下进给，适配不同高度工件的加工深度需求，而工作台组件沿床身纵向导轨的运动行程同样达到2米，也就是设备的Y轴运动方向，两轴叠加后可覆盖4平方米的有效加工区域，足够容纳大型板材、焊接结构件、大型模具坯料的一次性装夹加工，减少多次装夹带来的定位误差。

　　从结构拆分来看，整套设备的机械结构包含总装集成、主轴总成、底座总成、横梁总成、横移机头总成几个核心模块，每个模块在设计时都做了刚性校核：底座总成作为整台设备的承载基础，采用箱型筋板布局的铸铁结构预设了地脚安装孔位，安装时需要配合水平调整垫铁完成床身水平度校准，保证导轨安装面的平面度误差控制在合理范围内，避免长期承重出现基础变形；横梁总成采用宽轨距的导轨安装面设计，两根重载直线导轨平行布置在横梁正面，配合大规格滚珠丝杠完成滑座的横移驱动，这种宽轨距设计可以抵消滑枕伸出时产生的倾覆力矩，保证重切削工况下的机头稳定性；主轴总成采用皮带传动的机械主轴结构，预设了刀具安装接口，可适配不同直径的铣刀、钻头等加工刀具，主轴箱体与滑枕的连接面做了定位销孔设计，装配时可通过定位销保证主轴与工作台面的垂直度，避免加工面出现垂直度超差问题；横移机头总成集成了X轴驱动伺服电机的安装座、丝杠螺母座、导轨滑块安装位、润滑管路排布空间，同时预留了主轴冷却管路、气动打刀管路的走线空间，避免运动过程中出现管线拖拽磨损的问题。

　　在实际加工场景中，这类设备可完成大型工件的平面铣削、钻孔、镗孔、攻丝、型腔铣削等多工序加工，相比单立柱结构的加工设备，双立柱龙门结构的抗振性更强，在大切深、大进给的重切削工况下，刀具的让刀量更小，加工后的工件表面质量与尺寸精度更稳定。设计过程中，各运动轴的行程限位位置都做了硬限位与软限位的双重预留，硬限位块安装在各轴的行程两端，可在软限位失效时阻挡运动部件超程脱出，避免机械碰撞事故；导轨与丝杠的安装位都预留了润滑注油通道，可接入自动润滑系统定时定量加注润滑脂，减少运动副的磨损，延长设备的使用寿命。

　　设备的安装边界需要考虑周边的操作空间与维护空间，除了设备本身占地尺寸外，设备正面需要预留至少1.5米的操作与工件上下料空间，两侧与背部需要预留至少0.8米的维护通道，方便后期对驱动电机、丝杠、导轨组件进行检修维护；电气柜的安装位置需要避开切削液飞溅的区域，同时要保证走线距离各轴电机的线缆长度在合理范围内，减少信号衰减带来的运动控制误差。工作台面做了T型槽设计，可配合T型螺栓、压板完成不同形状工件的装夹固定，工作台的承载能力按照重型工件加工需求做了强化，可承载数吨重的工件完成加工而不出现台面变形。
