自动车钢管机上料加工结构设计

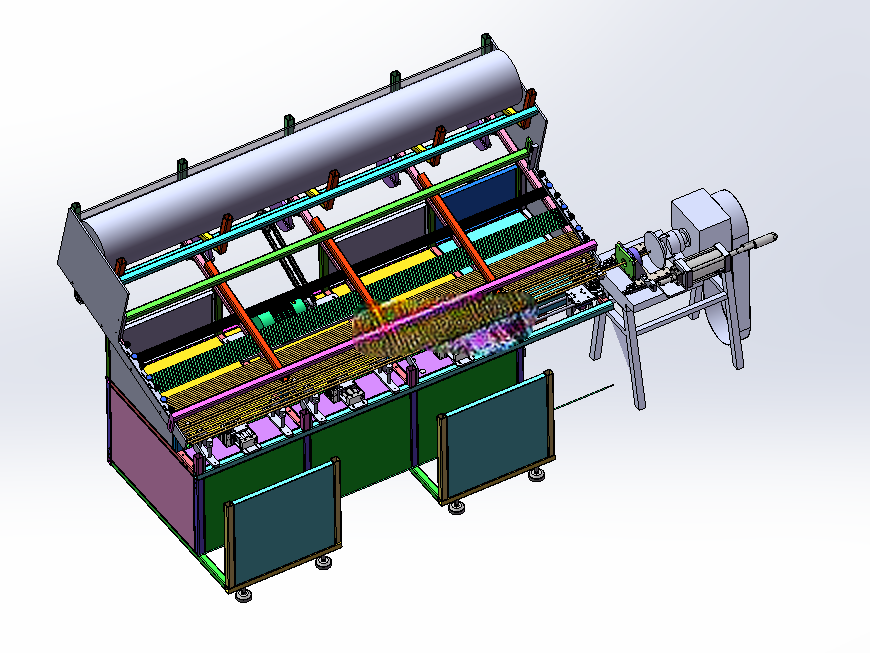

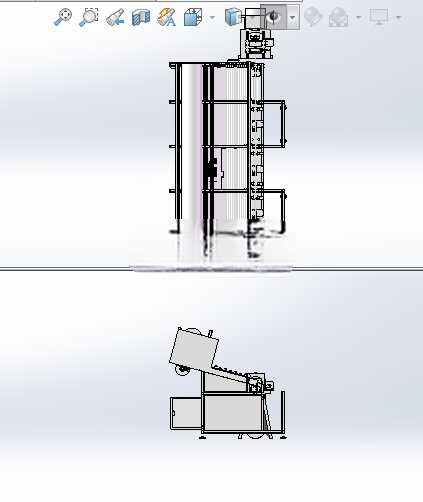

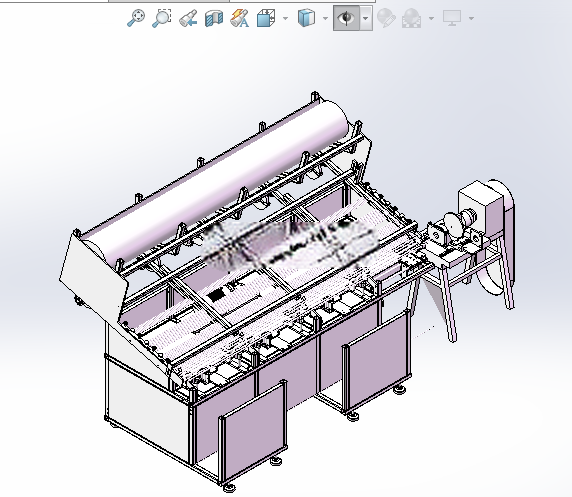

　　在五金管材加工、汽配管件生产、钢制家具构件加工的车间场景里，长圆管类坯料的单根分离、有序送料一直是制约车削工序效率的核心痛点——传统人工上料不仅需要操作人员反复将成捆钢管拆分、逐根对齐送进车床卡盘，劳动强度大，还容易出现叠料、卡料导致的车削撞刀、工件报废问题，自动车钢管机的结构设计正是针对这一现场痛点完成的整套送料加工一体化方案。整套设备的结构布局从现场安装的边界条件出发，整体采用落地式框架结构，底部机架采用矩形钢管焊接成型，安装时仅需要在硬化水泥地面预留四个M16的膨胀螺栓固定点位，整机横向占地长度约2.8米，纵向宽度约1.2米，最高处的料仓护栏顶端距离地面高度约1.9米，不会超出常规车间3米层高的行车作业净空要求，料仓进料侧预留了0.8米的上料操作空间，方便操作人员使用液压叉车将成捆钢管直接卸入料仓区域，不需要额外预留大型吊装设备的作业半径。

　　料仓部分采用倾斜式储料设计，仓底铺设10mm厚的耐磨尼龙衬板，避免钢管堆叠过程中与金属机架直接摩擦产生表面划伤，同时倾斜角度设置为12度，依靠钢管自重自然向拨料机构方向滑移，不需要额外设置推料动力，减少了故障点。拨料轴作为单根分料的核心执行部件，设计时在轴体上均匀布置了6组拨料齿，齿形采用圆弧过渡结构，每转动一个固定工位就将最下层的单根钢管抬升、脱离料仓堆料区，沿着导料斜面平稳滑送至送料架，拨料轴的动力端采用减速电机配合链传动，传动比经过反复核算，保证拨料节奏和后续车料机的加工节拍完全匹配，不会出现送料过快导致料架堆料、或者送料过慢导致车床空转待料的情况。送料架部分采用V型辊道设计，辊轮表面包胶，增大与钢管表面的摩擦力同时避免刮伤管材外壁，辊道的高度可以通过底部的调节螺杆在100mm范围内调整，能够适配直径从20mm到80mm的不同规格圆管坯料，当钢管被输送至车料机的上料位后，挡料气缸动作定位，随后推料机构将钢管平稳送入车床主轴卡盘，完成自动上料动作；车削加工完成后，下料导槽自动承接加工完成的管件，顺着倾斜导槽滑入成品料箱，整个上下料过程不需要人工介入。

　　整套结构的设计思路完全围绕现场稳定性展开，所有转动部位都采用带密封的深沟球轴承，避免车间内的金属切削粉尘进入轴承导致卡滞，电气走线全部沿机架内部的穿线槽布置，外侧加盖金属盖板防护，防止切削液飞溅腐蚀线路；拨料齿的易磨损部位设计为可拆换结构，不需要整体更换拨料轴，后期维护时仅需要拧下固定螺栓更换磨损的齿块即可，大幅降低了设备的运维成本。从实际运行逻辑来看，设备启动后首先检测料架上是否有待加工钢管，如果料架空置则拨料轴自动启动完成分料送料，当料架存料达到2根时拨料轴暂停工作，避免多根钢管同时进入送料位造成卡滞，车料机完成一个加工循环发出待料信号后，推料机构才执行送料动作，整套动作逻辑设置了多重位置检测传感器，一旦出现叠料、卡料情况会自动停机并触发警示，避免设备硬碰撞损坏。

　　不同于市面上常见的简易送料架，这套结构将储料、分料、送料、上下料动作完全整合，不需要对现有普通车床进行大规模改造，只需要将设备对接在车床的进料侧，调整好送料中心高度即可投入使用，对于中小加工车间来说，不需要替换现有加工设备就能实现钢管车削工序的自动化上下料，能够大幅降低人工操作的劳动强度，同时避免人工送料时的对位误差，提升车削加工的尺寸一致性，设备连续运行时的送料节拍稳定，不会出现频繁卡料停机的问题，完全适配批量管件加工的连续生产需求。
