竹筷计数大袋封装输送一体机结构设计

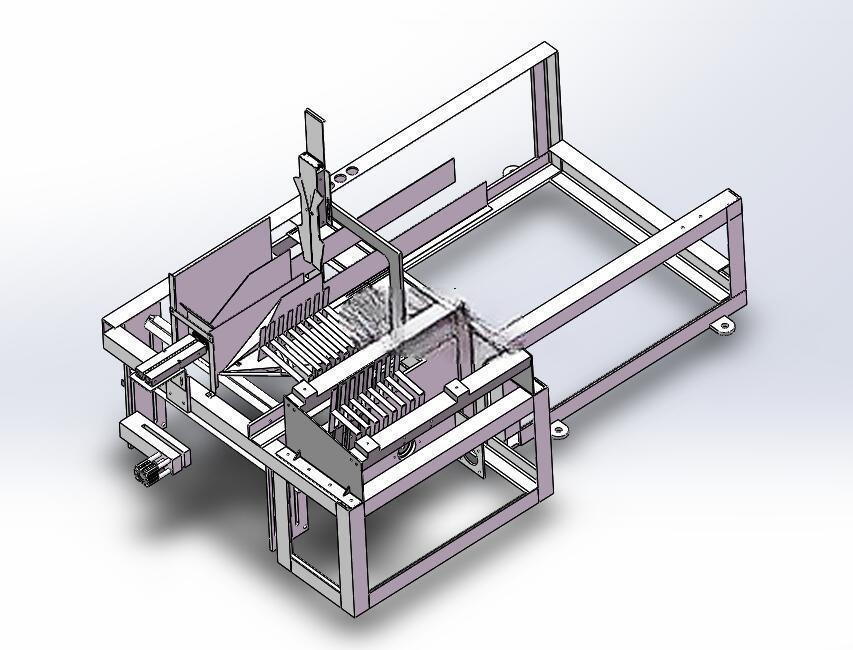

　　在一次性餐饮耗材生产的后段工序里，成组封装后的竹筷往往需要按照固定数量归集，完成大规格外袋包装后才能转入仓储物流环节，这套设备正是针对该场景开发的专用作业单元，直接对接前端单双竹筷封装设备的出料端，省去人工计数、归集、转运的冗余工序。从现场安装边界来看，设备整体采用落地式框架结构，主框架采用标准铝型材搭配钣金折弯件拼接，底部设置可调脚杯适配车间地面的水平度偏差，整机长度控制在2.2米以内，宽度不超过1.1米，进料端高度与前端单封设备出料口高度差控制在±15mm范围内，无需额外增设过渡接驳台即可完成对接，出料端可直接匹配后续码垛工位或者周转箱的进料高度，整体占用车间横向空间较小，适合中小型竹制品生产车间的现有产线升级改造，不需要对原有车间布局做大规模调整。

　　设备核心功能覆盖计数、输送、封装三个核心环节，输送段采用绿色PVC平皮带作为承载面，皮带下方设置密集的承托钣金条，避免成组竹筷在输送过程中因为皮带下垂出现卡滞、堆叠的问题，皮带两侧设置可调式导向挡板，可根据单组竹筷的封装尺寸调整挡板间距，避免输送过程中物料偏斜。计数单元采用光电式计数传感器配合拨料分路结构，当累计计数达到预设的大袋包装数量阈值时，分路拨板动作，将成组竹筷导入待封装工位，计数精度可控制在±1组以内，避免出现多装、少装的问题。

　　封装工位采用双组热压封口结构，上下热封头采用恒温加热模块，封口压力通过弹簧预紧结构调节，可适配不同厚度的PE外包装袋，封口纹路采用网纹结构，保证封口强度的同时避免出现烫穿包装袋的问题，封口完成后压合机构自动抬升，输送皮带将完成大袋封装的竹筷组向后道输送。设计过程中充分考虑了日常维护的便捷性，所有传动齿轮、同步轮都设置在设备侧方的可拆卸护罩内部，日常点检时不需要拆解主体框架即可观察传动件的磨损情况，皮带张紧机构采用侧边可调式螺栓结构，运维人员不需要进入设备底部即可完成皮带张紧度调整。

　　驱动单元采用减速电机搭配同步带传动，传动比经过反复核算，保证输送速度与前端封装设备的出料速度匹配，不会出现物料堆积或者待料空转的情况，设备侧方预留了电控箱安装位，所有传感器线路、动力线路都通过型材内部的走线槽排布，避免线路外露积灰或者被物料剐蹭。针对竹筷生产车间可能存在的竹屑粉尘问题，所有运动副都采用防尘密封轴承，输送皮带下方设置可拆卸的接屑盘，日常清理时只需要抽出接屑盘即可清理积存的竹屑，不需要拆解输送段结构。热封单元的温度控制模块独立设置，可根据不同季节车间环境温度调整热封温度参数，避免冬季环境温度低导致封口不牢、夏季温度过高导致包装袋烫缩的问题。整机的操作按钮集中设置在进料端侧方的操作盒上，包含启动、停止、急停、计数复位几个核心功能按钮，一线操作人员不需要复杂培训即可完成设备操作，参数调整区域设置带锁护罩，避免无关人员随意调整运行参数。从结构受力角度来看，主框架的连接节点都采用角码加固，热封工位的安装板采用加厚钢板加工，避免热压动作过程中出现结构晃动，影响封口位置的精度，输送段的主动辊、从动辊都采用两端调心轴承支撑，长时间运行也不会出现辊筒偏磨导致的皮带跑偏问题。
