竹筷成对缠绕膜自动包装设备结构

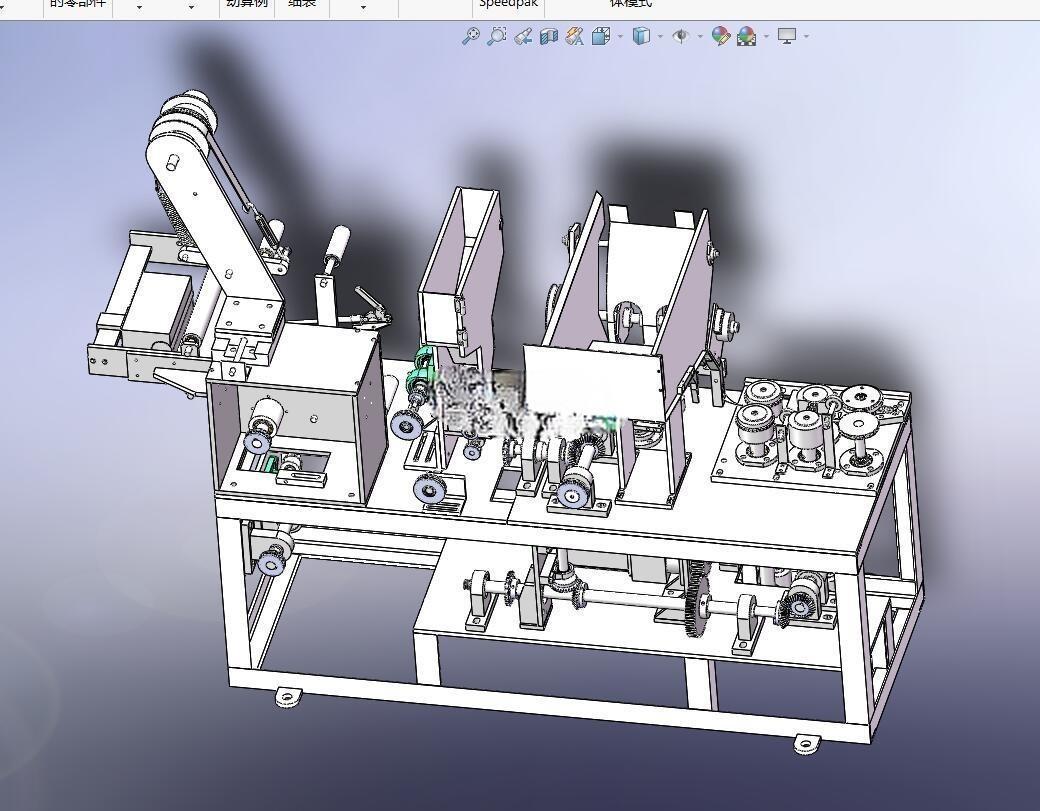

　　从结构布局来看，设备采用下置箱体式机架作为安装基体，机架采用2mm冷轧钢板折弯焊接成型，底部预留4个M12膨胀螺栓安装孔位，整机安装边界尺寸控制在长850mm、宽620mm、高1100mm范围内，可直接对接前端竹筷计数出料输送机的出料高度，无需额外搭建增高机架，适配多数中小型竹制品加工厂的车间流水线布局，机架内部预留电气元件安装腔，将驱动电机、控制线路板、气路电磁阀组全部内置，避免车间竹屑、粉尘堆积在元件表面造成接触不良或散热故障。在一次性餐饮耗材生产的后端工序里，竹筷成品完成分拣、切头、打磨、消毒工序后，需要完成成对分装、裹膜封口才能进入外包装箱流转到商超、餐饮门店终端，这套设备正是针对该工序段的作业需求设计，替代传统人工装袋、热封的低效作业模式，适配直径4.5-5.5mm、长度190-240mm规格的一次性竹筷成对包装作业，也可通过调整送料槽宽度兼容一次性木筷、竹制烧烤签等相近尺寸条状物料的小规格裹包需求。

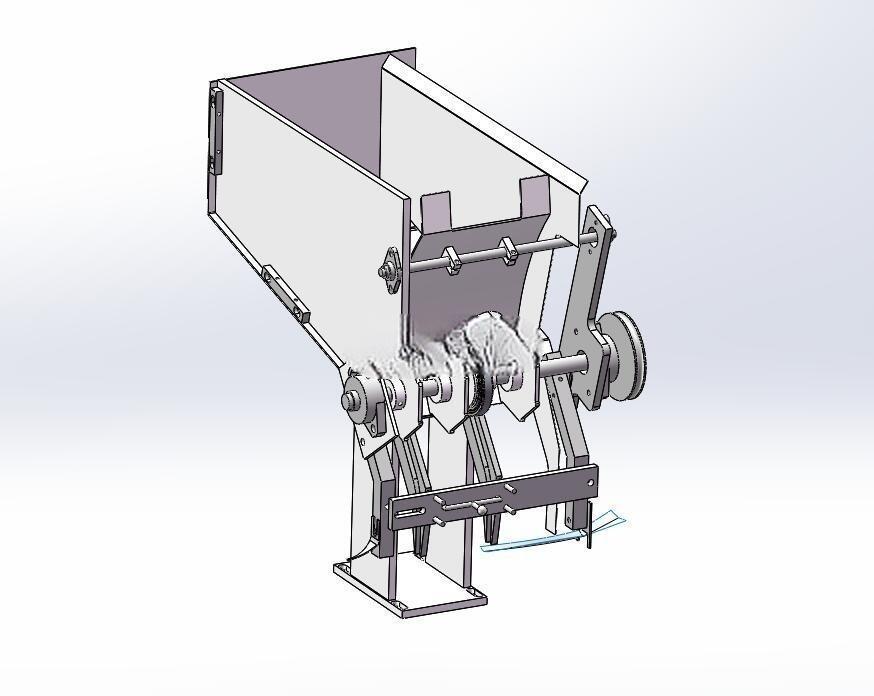

　　送料机构采用倾斜式导料槽搭配分料拨轮结构，导料槽内壁粘贴超高分子量聚乙烯耐磨条，减少竹筷送进过程中的表面刮痕，分料拨轮每转动一个工位精准送出两根竹筷到裹膜工位，拨轮的槽型尺寸根据竹筷直径做仿形设计，避免出现单根、多根送料的错料问题，拨轮驱动采用伺服电机搭配同步带传动，传动比设置为1:3，保证送料节奏和后续裹膜、封口工序的动作节拍完全匹配，不会出现物料堆积或工位空转的情况。缠绕膜包裹机构采用倾斜布置的膜卷安装架，安装架可适配内径76mm、外径最大200mm的缠绕膜卷，膜架上设置阻尼张力调节装置，通过调节弹簧压紧力控制裹膜过程中缠绕膜的张紧度，避免膜材过松导致裹包松散、或者过紧导致膜材拉断的问题，裹膜工位设置三组导向压辊，压辊表面包覆2mm厚硅胶层，在牵引膜材缠绕竹筷的过程中不会压伤竹筷表面，同时保证膜材和竹筷表面贴合平整，没有褶皱气泡。

　　封口成型组件设置在裹膜工位的出料侧，采用热压封合结构，热封刀采用铜质基材表面喷涂特氟龙涂层，避免封合过程中膜材粘黏在刀面上，热封温度可根据缠绕膜的材质厚度在120-180℃区间调节，封合完成后通过配套的切刀将连续的膜材切断，完成单组成品竹筷的包装，热封组件的行程通过偏心轮机构控制，封合压力可通过调节偏心轮的偏心距适配不同厚度的包装膜，保证封口强度符合运输要求，不会出现封口开裂的情况。

　　设备上的多组导向辊、传动辊全部采用带座深沟球轴承支撑，辊轴采用45号钢调质处理后表面做镀硬铬处理，耐磨性能满足车间三班倒连续作业的使用需求，所有可调节部位都设置刻度标识，更换不同规格竹筷生产时，可直接参照刻度调整导料槽宽度、拨轮位置、热封行程，减少换产调试的时间。从操作维护角度来看，设备的膜卷安装位置、分料拨轮位置都设置在设备外侧，无需拆开机架护板就可以完成膜卷更换、卡料清理的日常操作，机架侧面设置透明亚克力观察窗，可实时观察内部裹膜、封口工序的运行状态，出现卡料、膜材断裂的情况时可及时停机处理，设备底部设置可调节支撑脚杯，可在地面不平整的车间环境下调整设备水平度，保证传动部件运行平稳无异常振动。
