高精度自动剥离贴膜设备结构设计

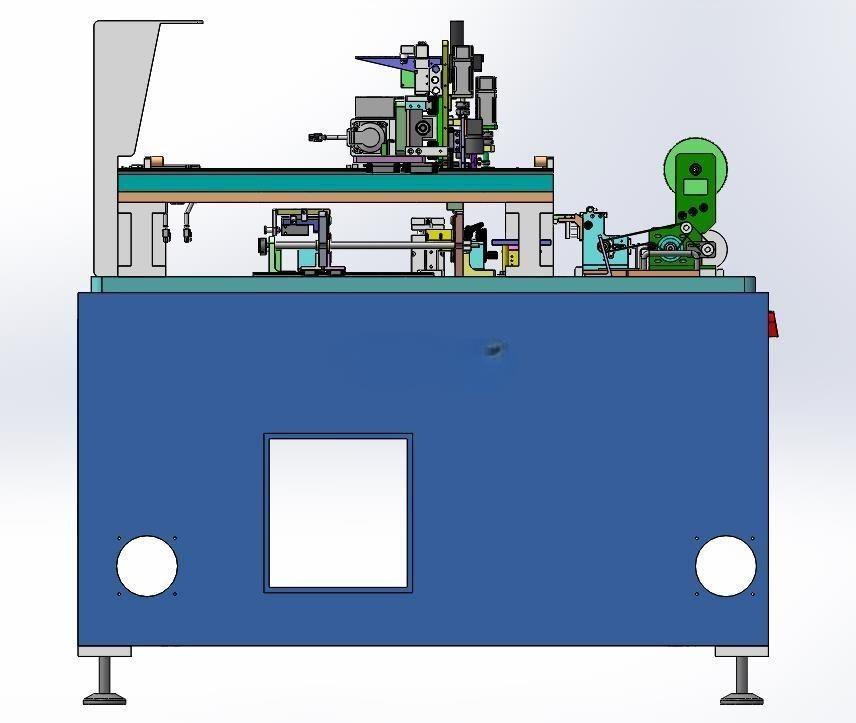

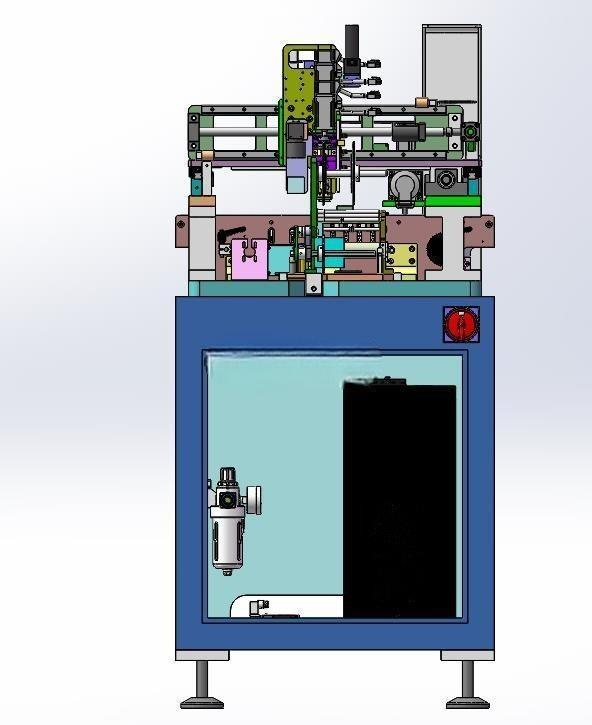

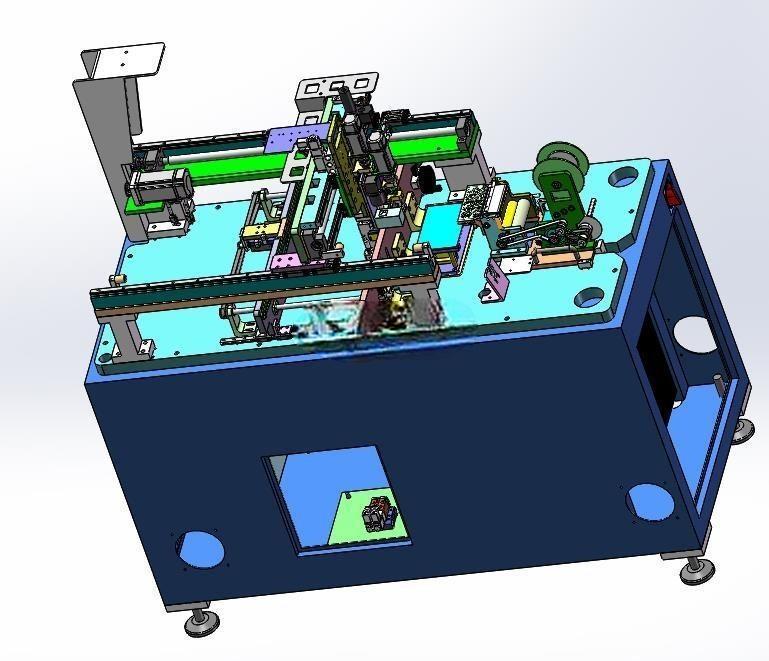

　　在消费电子、小型五金件、塑胶壳体的表面覆膜加工环节，传统人工贴膜存在对位偏差大、离型纸剥离效率低、膜料褶皱率高的痛点，这款自动剥离高精度贴膜设备正是针对这类批量覆膜工序开发的专用加工设备，可直接集成到现有产线的前段加工工位与后段检测工位之间，替代3-4名人工完成连续化覆膜作业。设备整体采用落地式柜式机架结构，下部柜体采用加厚方管焊接成型，预留电气元件安装腔与维护检修门，上部作业区采用透明亚克力防护围边，既可以观察内部运行状态，也能避免外界粉尘落入膜料贴合区域，机架底部配置可调式支撑脚杯，可根据车间地面平整度调整设备水平度，安装时需要预留左右两侧各600mm的操作维护空间，前部预留1000mm的上下料操作空间，后部预留400mm的电气接线与排风空间，整机作业高度符合人体工程学设计，操作人员无需弯腰即可完成卷料更换、异常排查等常规操作。

　　设备的核心作业流程围绕卷料处理展开，卷料出料机构配置气胀轴固定料卷，搭配磁粉制动器控制料带张力，避免料带拉扯变形或松垮偏移，料带输送路径上设置多组导向辊与张力检测辊，实时反馈料带张紧状态，自动调整送料速度，保证离型纸剥离过程中膜面不受拉伸损伤。自动剥离机构采用锐角剥离刀板结构，刀板表面做硬质氧化耐磨处理，剥离角度可根据膜料厚度在15度到30度之间微调，保证不同厚度的保护膜、双面胶都能顺利与离型纸分离，剥离后的离型纸通过独立的收废辊统一收卷，避免废弃离型纸散落影响设备运行。

　　对位环节采用双相机视觉矫正方案，两组工业相机分别安装在取料工位与贴膜工位上方，取料前相机先识别膜料的实际位置偏移量，反馈给运动控制系统调整取料头的拾取坐标，待产品输送到贴膜工位后，另一组相机识别产品表面的定位标记，再次修正贴膜头的下压坐标，整体对位精度可控制在±0.05mm以内，满足高精度贴合要求。取料机构采用真空吸嘴搭配柔性缓冲结构，吸嘴可根据膜料尺寸更换不同规格，缓冲行程可根据膜料厚度调整，避免取料时压伤膜面或拾取不稳；贴膜机构采用伺服驱动的直线模组带动贴膜头做Z向压合动作，压合压力通过精密调压阀控制，可根据不同产品的表面耐受度调整压合力，压合时贴膜头自带的柔性硅胶垫可保证膜面与产品表面完全贴合，无气泡、无翘边。

　　设备还配置了独立的料卷分离机构，可兼容宽度在50mm到200mm之间的卷状膜料，换料时只需松开气胀轴的锁紧装置即可完成料卷更换，单卷料的更换时间不超过5分钟；收料机构采用皮带输送结构，完成贴膜的产品会自动输送到设备前部的收料台，方便操作人员统一收集转入下道工序。设计过程中充分考虑了不同产品的兼容性，所有工装位都预留了快速更换接口，更换产品时只需更换对应的产品定位治具，在触控屏内调用对应的参数程序即可完成换型，无需重新调整整体机械结构；电气布线全部采用拖链内置走线方式，避免运动过程中线缆磨损，所有运动副都配置了自动润滑接口，日常维护时只需定期加注润滑脂即可保证设备长期稳定运行。设备的运动控制采用PLC搭配触摸屏的方案，所有运行参数包括送料速度、剥离张力、压合压力、对位补偿值都可在触摸屏上直观设置，同时配置了缺料报警、张力异常报警、对位失败报警等多重安全提示，出现异常时设备会自动停机并在屏幕上显示故障位置，方便维修人员快速排查问题。
