顶升剥料贴膜组装码垛自动化产线

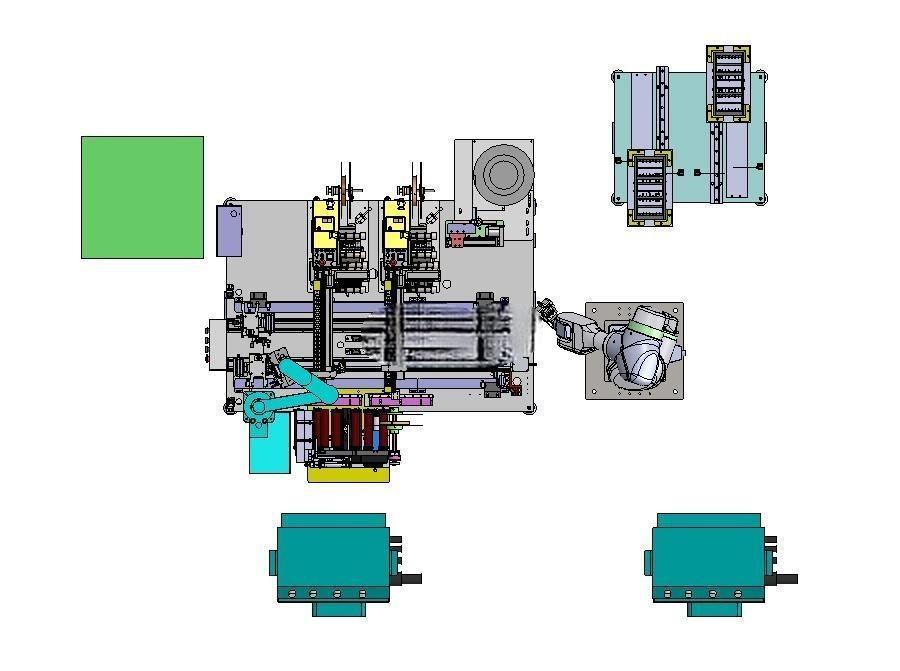

　　这套产线的设计初衷，是针对3C电子、小型汽配零部件生产环节里，剥料、贴膜、组装、码垛多工序分散、人工转运效率低、贴附精度一致性差的痛点做的整合方案，在消费电子外壳辅料贴装、小型结构件保护膜贴合这类场景里，这类多工序整合的设备能直接把单条产线的人工需求从6-8人压缩到1人值守，同时避免人工取放标签、贴膜时产生的褶皱、偏移、指纹污染问题。从布局上看，整线采用一字型结合侧置机器人的排布，核心作业区集中在中部机架台面上，进料端对接上游剥料机构，出料端延伸码垛下料台，安装时需要预留的地面边界为长3.2米、宽2.1米，机架主体高度控制在1.8米，操作面离地高度设置为850mm，符合人工补料、异常排查的人机工程学要求，底部配置可调脚杯，可适应±20mm的地面高度差，不需要额外做预埋地基，普通环氧地坪车间即可部署。

　　设备的功能逻辑是按工序流拆分的，首先顶升剥料模组采用垂直顶升配合剥料刀板的结构，料带从料卷牵引进入剥料位后，顶升气缸带动托板将产品抬升到剥料基准面，剥料刀板以15度倾角将料带与产品/标签分离，相比传统水平剥料结构，这种顶升式设计能避免薄型标签、软质辅料在剥离时出现卷曲、带料问题，剥料位设置了光纤传感器，检测到物料剥离到位后才会触发下一步取料信号，不会出现空取、漏取的情况。贴附环节采用六轴工业机器人配合真空吸嘴夹具，相比传统XY模组硬定位贴附，机器人可以根据产品来料位置做角度补偿，贴附压力通过伺服力矩控制，压力范围可在5N-30N之间调整，针对不同厚度的保护膜、标签，只需要更换对应尺寸的吸嘴，调整力矩参数即可切换生产，不需要更换整套贴附模组，换型时间能控制在15分钟以内。

　　组装工位设置在贴附位下游，采用定位治具配合气动压合结构，机器人完成贴膜后的产品会被放置到组装治具上，治具上的定位销对产品做精定位，压合头采用硅胶材质，压合时不会刮伤产品表面的贴膜，压合行程设置了硬限位，避免过压损坏产品结构。码垛环节同样由同一台六轴机器人完成，组装完成的产品经输送线流到下料位后，机器人根据预设的码垛层数、排列方式，将产品整齐码放到下料台的料框里，码垛高度可根据料框尺寸调整，最高支持码放12层产品，料框满料后会触发光电传感器报警，提醒值守人员更换空料框。

　　设计过程中重点考虑了维护便利性，所有气管、线缆都采用拖链内置排布，台面上没有明线外露，避免生产过程中物料掉落刮断线管；剥料刀板采用快拆结构，磨损后不需要拆解整个模组，松开两个紧固螺丝即可更换；机器人的安装底座做了加高处理，底部预留了200mm的走线空间，电气柜布置在机架侧面，柜门打开角度可达180度，PLC、伺服驱动器、电磁阀组都分层安装在电气柜内，接线端子做了标识，排查故障时能快速定位对应点位。另外在安全设计上，产线的作业区外围设置了安全光栅，人员伸手进入作业区时设备会立即暂停，复位后不需要重新回原点，可直接继续生产，避免误操作带来的安全风险；各个运动模组都设置了原点传感器和硬限位，即使程序出现异常，模组运动到极限位置也会触发硬限位停机，不会出现撞机损坏结构的问题。

　　从结构细节来看，所有直线运动部位都采用线性导轨配合滚珠丝杠传动，重复定位精度可达±0.02mm，能满足贴膜位置精度±0.1mm的工艺要求；顶升气缸采用带导杆的三轴气缸，顶升过程中不会出现旋转偏移，保证剥料位置的一致性；料卷安装位设置了阻尼张力器，料带牵引过程中张力保持恒定，不会出现料带拉扯变形、松弛跑偏的问题。整线的节拍可以达到每小时1200件，相比人工单工序作业，效率提升3倍以上，同时贴附良率能稳定在99.5%以上，避免人工贴膜产生的不良品损耗。
