圆筒式地下自行车智能立体存车库结构

　　城市核心商圈、老旧小区、轨道交通站点出入口这类非机动车停放需求高度集中的区域，长期存在地面停放空间不足、车辆乱停挤占人行通道、露天停放车辆易丢易损的痛点，这类圆筒式地下立体存车库，正是针对高密度建成区的非机动车停放痛点开发的专用存贮设备，可在不占用过多地面通行空间的前提下，最大化挖掘地下竖向空间的存车容量。

　　从实际使用逻辑来看，设备仅在地面保留极小范围的出入口与顶部驱动检修平台，主体存车结构全部设置于地下竖向井道内，地面层仅设置一个车辆存取口，用户存取车辆时无需进入地下空间，仅需在地面出入口完成车辆推送，设备内部的载车机构会自动完成车辆的转运、定位与存放，取车时同样在地面口完成取车，全程用户无需进入地下区域，既规避了地下空间的人员通行安全隐患，也大幅压缩了地面配套的人行通道面积。

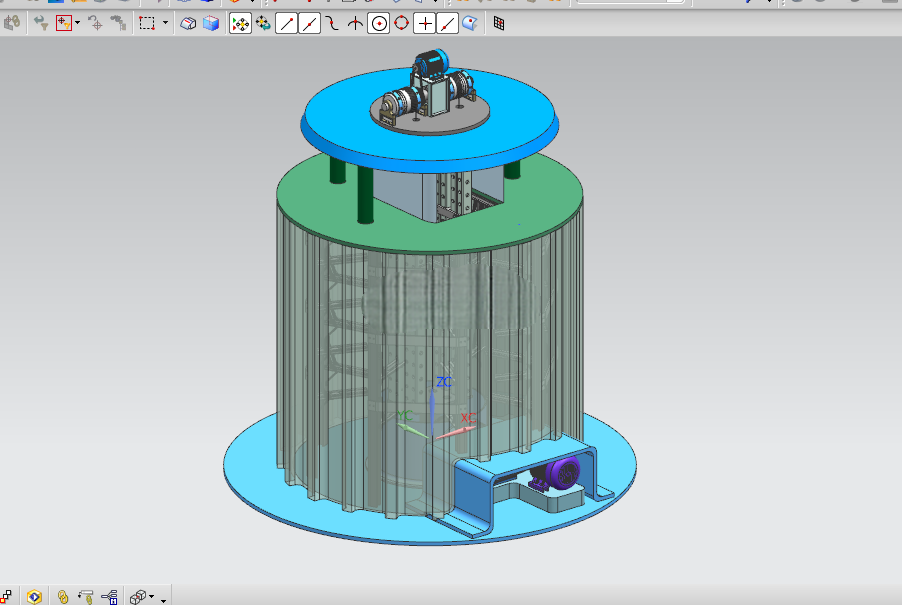

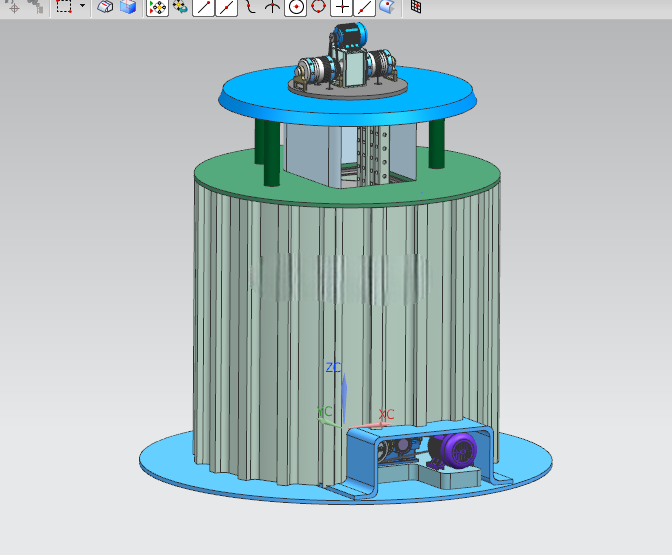

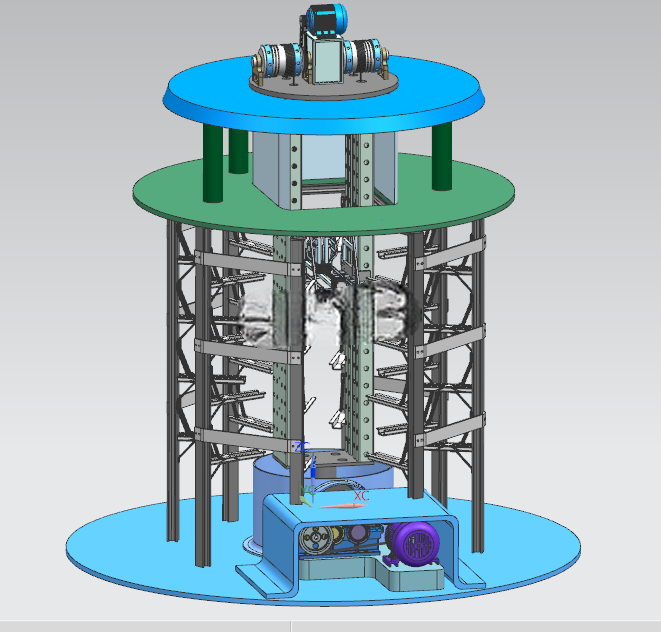

　　设备整体采用圆筒形竖向布局，核心承载结构为沿圆周排布的立式存车位，每个存车位对应独立的自行车载具，可固定常规尺寸的民用自行车，避免车辆在升降、回转过程中发生倾倒剐蹭。顶部平台设置整套回转驱动与升降驱动机构，驱动源采用减速电机配合齿轮传动结构，带动内部的回转框架做定轴转动，将目标载车位移至存取口对应位置后，升降机构带动载车台完成地面与存车位之间的垂直转运，整套动作逻辑简单可靠，传动环节少，后期维护点位集中在顶部地面平台，无需下井即可完成大部分常规检修作业。

　　设计阶段首先要匹配地下井道的施工边界，圆筒形结构的井道受力条件优于方形井道，可降低地下施工的支护成本，同时圆周排布的存车位可最大化利用井道内的截面空间，相同井道直径下比方形布局多容纳近两成的存车位。载车台的尺寸适配主流民用自行车的轮距与车把宽度，预留足够的推入间隙，避免用户存车时发生卡位，载具上设置简易的车轮限位结构，无需额外锁止即可固定车辆位置，降低用户操作复杂度。底部设置传动机构的防护舱，将底部传动部件与存车区域做物理隔离，避免灰尘、雨水侵入传动结构，同时底部预留排水坡度与集水点位，适配地下空间的防潮排水需求。

　　地面层的顶部平台做防滑防水处理，边缘设置防护围挡，非检修状态下人员无法进入驱动平台区域，避免无关人员触碰运转部件。存取口位置设置安全防护门，设备运转过程中防护门处于锁闭状态，只有载车台完全到位停稳后防护门才会开启，避免人员意外坠入井道或触碰运动部件。整套设备的安装仅需提前完成对应直径与深度的圆形井道施工，做好井壁防水与底部排水，即可将预制好的设备整体吊装入井，现场安装工作量小，施工周期短，对地面交通与周边环境的影响远低于传统大面积地下停车场。

　　从结构受力角度来看，圆筒形的外护板同时兼具围蔽与结构承载作用，沿圆周均匀分布的竖向立柱承担整体框架的竖向载荷，回转支撑结构设置在顶部平台下方，承载整个回转存车框架的重量，传动路径短，受力均匀，长期运行的结构变形量小。驱动机构的选型匹配整体满载重量，设置过载保护与位置检测元件，每个存车位都有对应的位置编码，回转与升降动作都有到位检测，避免出现错位卡滞的问题。设备运行过程中噪音控制在民用区域可接受的范围内，不会对周边居民的正常生活造成干扰，适合在居民区、商圈这类对噪音敏感的区域部署。

　　这类存车设备的部署，可将原本需要数百平米地面停放空间的非机动车容量，压缩到仅十余平米的地面占地，极大释放核心区域的地面通行空间，同时地下存放的方式也避免了车辆露天停放带来的日晒雨淋、被盗被损问题，提升非机动车的存放安全性与使用寿命。
