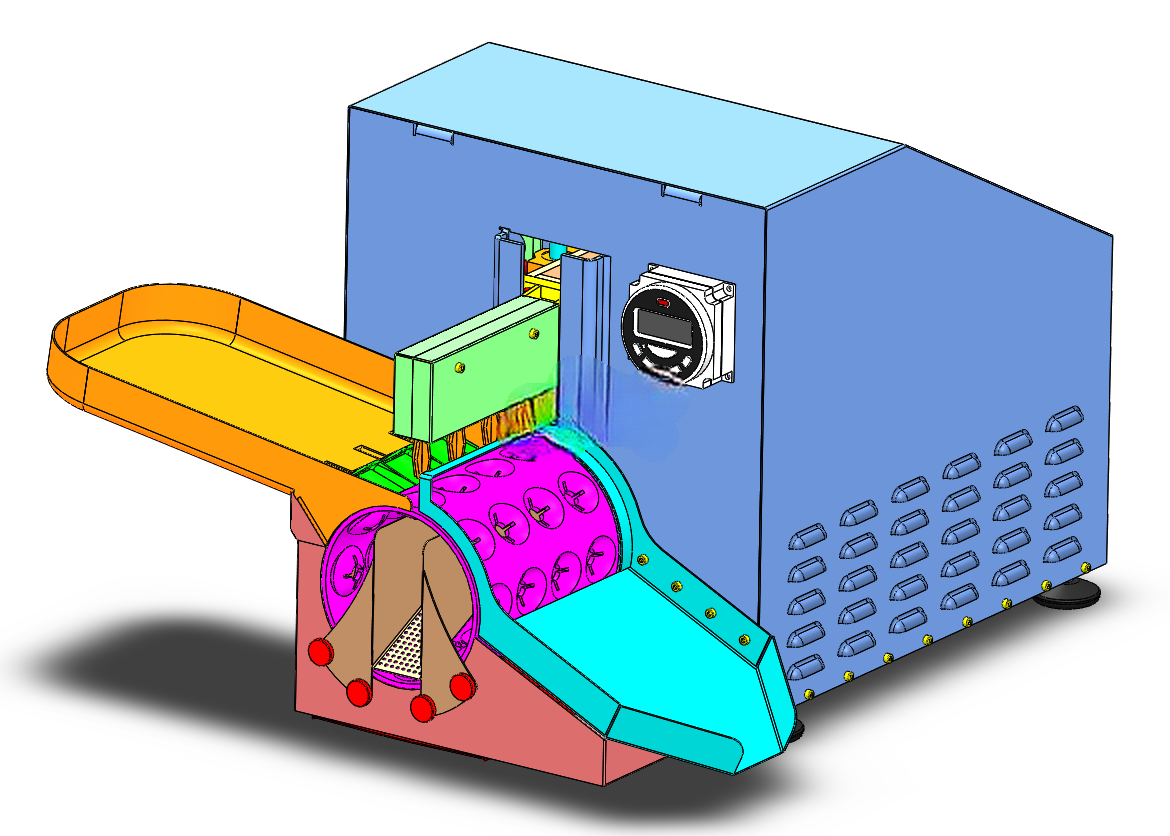

樱桃梅子果干去核移动印刷设备结构

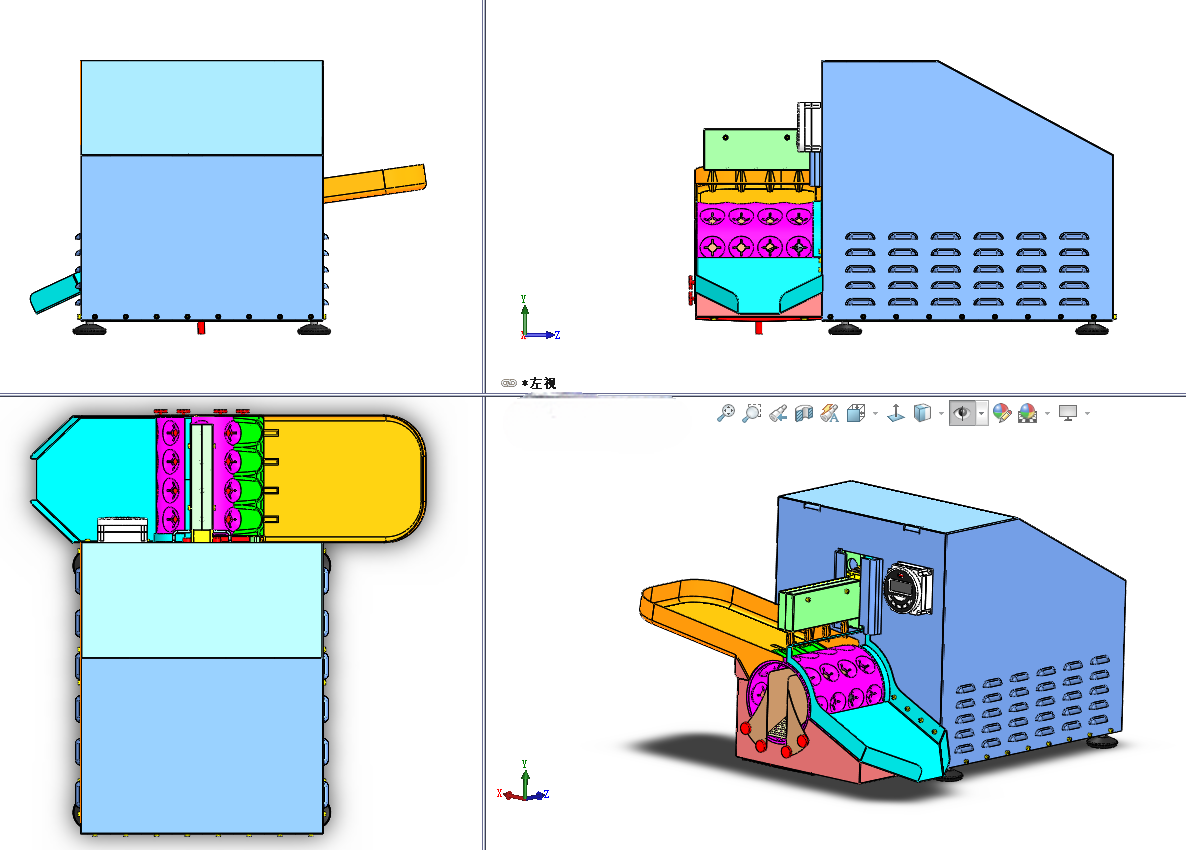

　　在果脯蜜饯加工的前处理工段，鲜果去核一直是影响产线效率与成品品相的关键工序，这款针对樱桃、梅子这类小尺寸核果设计的集成移动印刷功能的去核设备，刚好适配中小型果干加工车间的柔性生产需求。从实际产线布局来看，设备的安装边界控制得十分紧凑，整体占地仅需1.2米长、0.8米宽的作业区域，底部配置可调式减震支脚，无需额外预埋地脚螺栓，可根据产线换型需求灵活移位，适配车间内多工位轮转的生产模式，对于场地有限的小型加工坊而言，无需大规模改造现有产线布局即可完成布设。

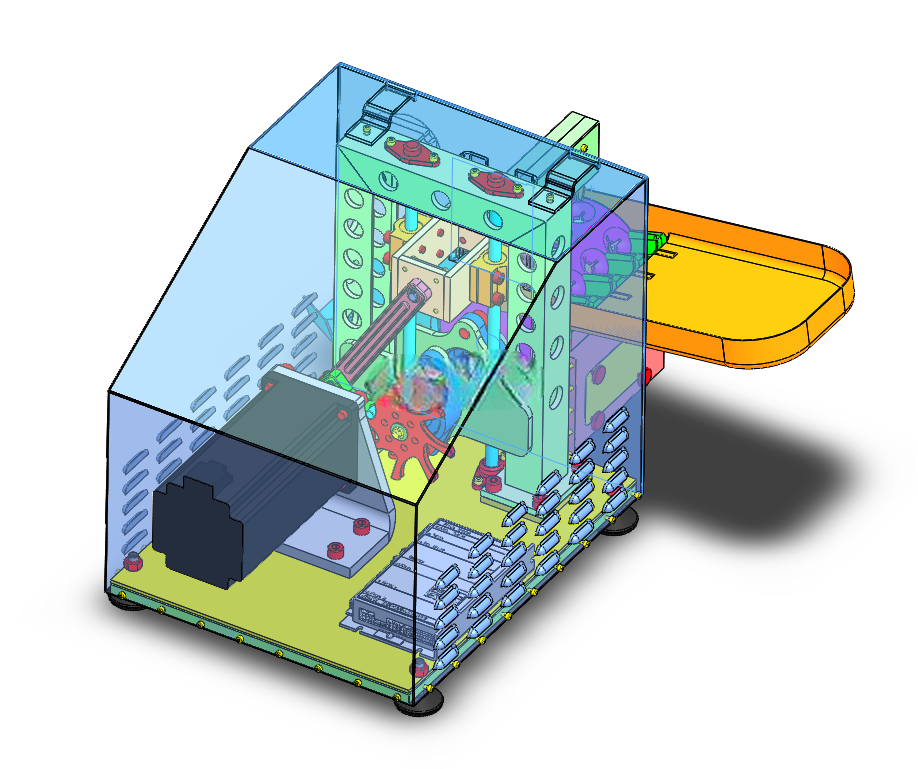

　　设备核心采用凸轮传动结构作为动力输出核心，整套传动链的设计完全围绕去核作业的动作时序做匹配：入料工位的鲜果经导向滑槽有序送入定位模腔后，凸轮机构会同步驱动去核冲针、果核导出、果肉推送三个动作单元按固定相位差运行，冲针的下行行程、复位速度都通过凸轮轮廓曲线做了精准约束，既避免冲针行程不足导致果核残留，也不会因冲压力度过大造成果肉破损，整套传动副的传动精度可控制在0.1mm以内，连续作业状态下的去核成功率能稳定保持在较高水平，相比传统的半人工去核模式，作业效率提升十分明显。设备集成的移动印刷单元，可在完成去核的果肉表面完成标识印刷作业，印刷工位与去核工位采用直连式流道衔接，果肉从去核工位输出后直接进入印刷辊的作业区间，无需额外设置中转输送结构，既缩短了整机的作业流程长度，也减少了果肉在中转过程中出现磕碰、氧化的概率。印刷单元的辊轮间隙可根据不同鲜果的果肉厚度做无级调节，适配不同成熟度、不同品种的樱桃、梅子加工需求，印刷油墨采用食品级接触材质，不会对果肉造成二次污染。

　　从结构设计的细节来看，整机与物料接触的部位都采用了圆弧过渡的结构设计，没有清洁死角，日常生产结束后可直接用高压水枪冲洗接触区，不会残留果肉残渣造成霉变风险；设备侧罩开设的阵列式散热孔，可将传动腔内部的运转热量及时排出，长时间连续作业时腔体内温度不会过高，避免热量传导至物料接触区影响鲜果品质；入料端的倾斜导槽角度经过反复调试，鲜果可依靠自身重力有序滑入定位模腔，无需额外设置拨料机构，减少了易损件的数量，降低后期维护成本。

　　在实际选型适配时，这款设备可直接对接前端的鲜果清洗提升设备，也可单独作为独立工位使用，出料端可匹配后续的糖渍、烘干工位的输送线，整机的动力输入采用单电机驱动整套凸轮传动系统，无需多电机同步控制，电控逻辑简单，车间普通维护人员即可完成日常的调试与保养作业，对于缺乏专业电控维护人员的小型加工企业十分友好。设备的移动印刷模块采用快拆式结构设计，当生产无需印刷工序的果干品类时，可快速拆卸印刷辊组件，将设备切换为纯去核作业模式，一机两用，减少企业的设备采购成本。定位模腔采用食品级耐磨材质制作，针对樱桃、梅子的果形尺寸做了仿形设计，可保证鲜果进入模腔后姿态统一，冲针对准果核位置的偏差极小，大幅减少冲偏导致的果肉损耗。
