20米双层倍速链手动组装输送线

　　这套双层倍速链输送设备，核心面向中小批量多工序的手动组装作业场景，常见于消费电子零部件、小型家电组件、低压电器配件的人工装配产线布局，适配需要工件在固定工位停留、由作业人员完成装配动作后再流转的生产模式，相比单层输送线，它通过上下层回流的结构设计，能在有限的车间横向占地空间内实现托盘的循环使用，不用额外安排人员将空托盘从线尾搬运回线头，大幅减少产线周边的无效物流动线。

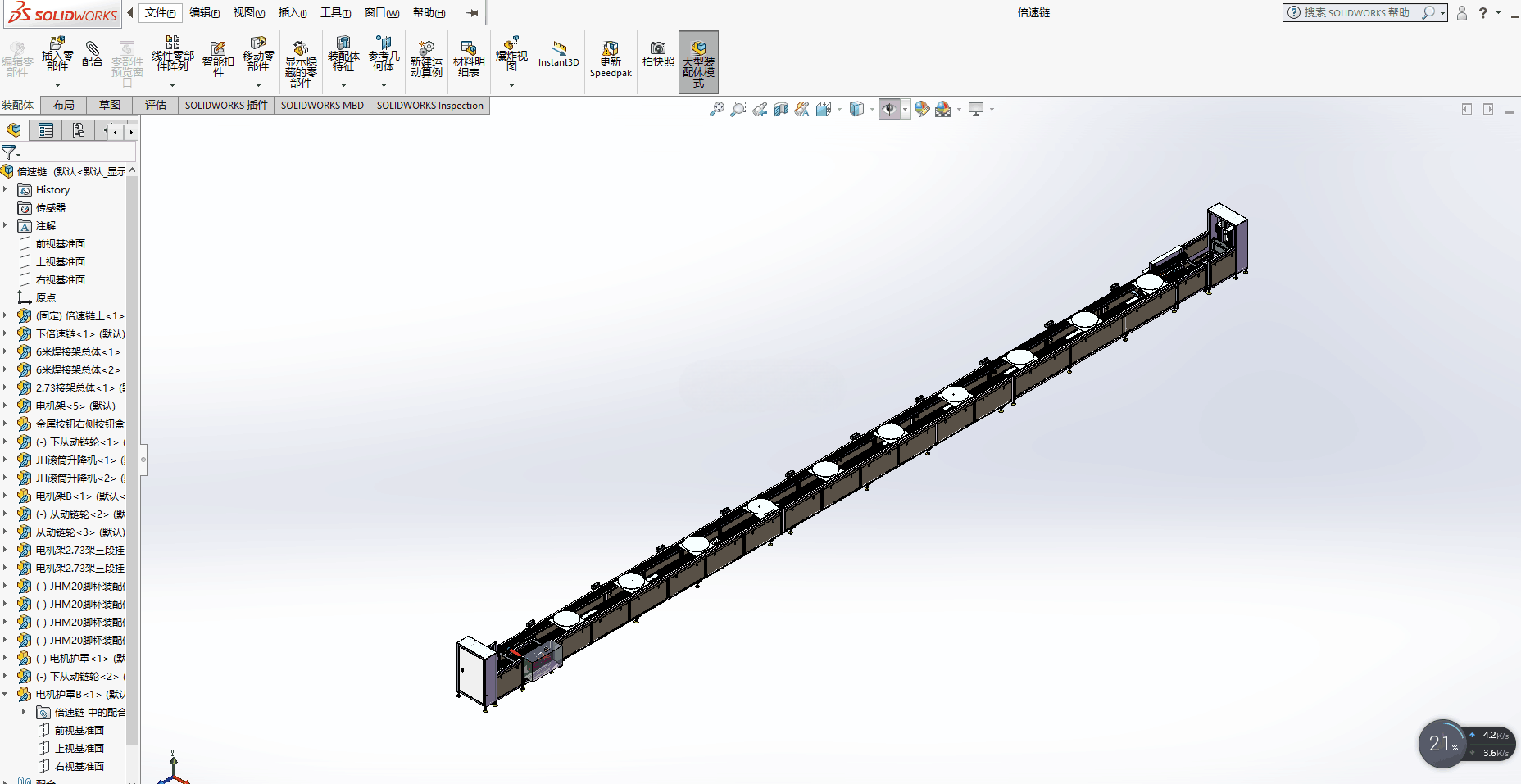

　　设备整体线体长度为20米，采用铝型材搭建主体框架，底部配置可调节支撑脚杯，安装时可根据车间地面的平整度调整每个脚杯的高度，保证整线水平度偏差控制在合理范围内，避免倍速链运行时出现卡滞、链条跑偏的问题；线体宽度方向的尺寸围绕标准工装托盘设计，托盘搭载工件后在上下层轨道内运行，上层为作业承载层，托盘运行到对应装配工位时，工位处的阻挡气缸会伸出，将托盘精准截停在作业位置，此时倍速链的链条仍保持运行，托盘下方的工装板与链条之间形成相对滑动，不会影响整线其他工位的正常流转。

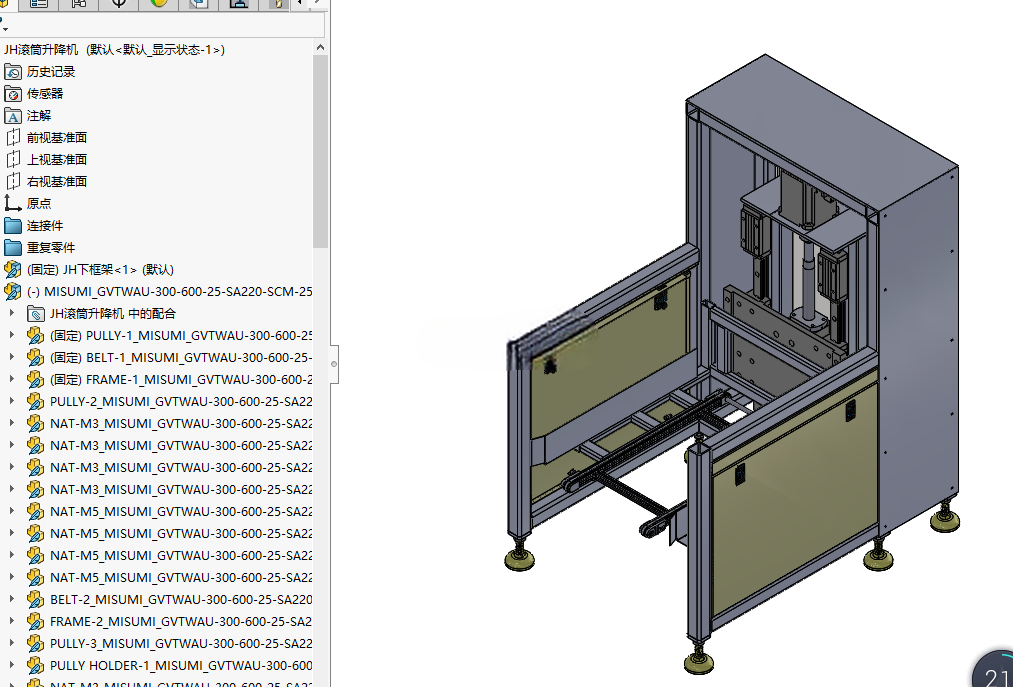

　　每个作业工位都配套设置了放行确认按钮盒，作业人员完成当前工位的装配、检测工序后，按下放行按钮，对应位置的阻挡气缸自动下降，托盘就会顺着倍速链向下一个工位流转，这种控制逻辑完全适配手动装配的作业节奏，不会出现工件强制流转导致的漏装、错装问题。线体的首尾两端各配置一台升降机，负责实现托盘在上下层之间的转运：当载有完成品的托盘从上层线体末端流入升降机后，升降机构带动托盘下降到下层回流层高度，将托盘送入下层轨道，空托盘顺着下层轨道回流到线体首端的升降机位置，再由首端升降机提升到上层作业层的上料位，完成整个托盘的循环流程，不需要人工介入托盘的转运作业。

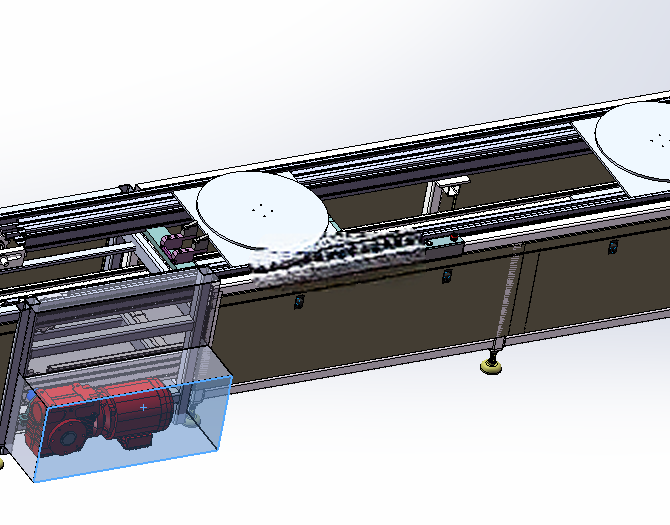

　　设计这套线体时，首先考虑的是手动装配作业的人机工程需求，上层作业面的高度设置在符合人工站立操作的舒适区间，作业人员不需要过度弯腰或者抬臂就能完成工件的取放、装配动作，降低长时间作业的疲劳感；倍速链的运行速度设置在适配手动作业的区间，既不会因为速度过快导致托盘到位时冲击过大，也不会因为速度过慢影响整线的流转效率。驱动单元布置在线体下层的端部位置，采用集成式的减速电机搭配传动链轮，为整线倍速链提供动力，驱动部分做了安全防护外罩，避免作业过程中杂物卷入传动机构，也能防止人员误触运动部件造成安全隐患。

　　线体的安装边界需要考虑周边的作业空间预留，线体单侧或者双侧需要预留不小于0.8米的人员操作通道，首尾升降机位置需要预留托盘上下料的操作空间，同时要考虑电控线路、气路的布线空间，框架内部预留了走线槽位置，所有的气缸气管、传感器线路都可以沿着型材内部的槽道布置，保证线体外观整洁，也避免线路外露被工件剐蹭造成损坏。阻挡气缸的位置可以根据不同产品的装配工序需求进行调整，不需要对主体框架做大规模改动，只要调整气缸的安装位置、对应调整按钮盒的安装点位，就能适配不同工序数量的产品装配需求，具备一定的柔性生产能力。

　　在实际应用中，这类倍速链线体还可以根据需求在工位旁配套放置物料架、作业指导书看板、小型电动工具挂点，进一步提升手动装配的作业效率；上下层的轨道都配置了导向条，避免托盘在运行过程中出现偏移、卡滞，托盘本身采用耐磨材质制作，长期与倍速链链条摩擦也不会出现过度磨损，使用寿命可以满足工厂连续生产的需求。线体的每一段型材之间采用标准连接件拼接，运输时可以拆分成分段结构，到现场后再进行组装，降低长途运输的成本，也方便后续产线调整时的移位、重组。
