转角用旋转滚轮滚筒输送线结构设计

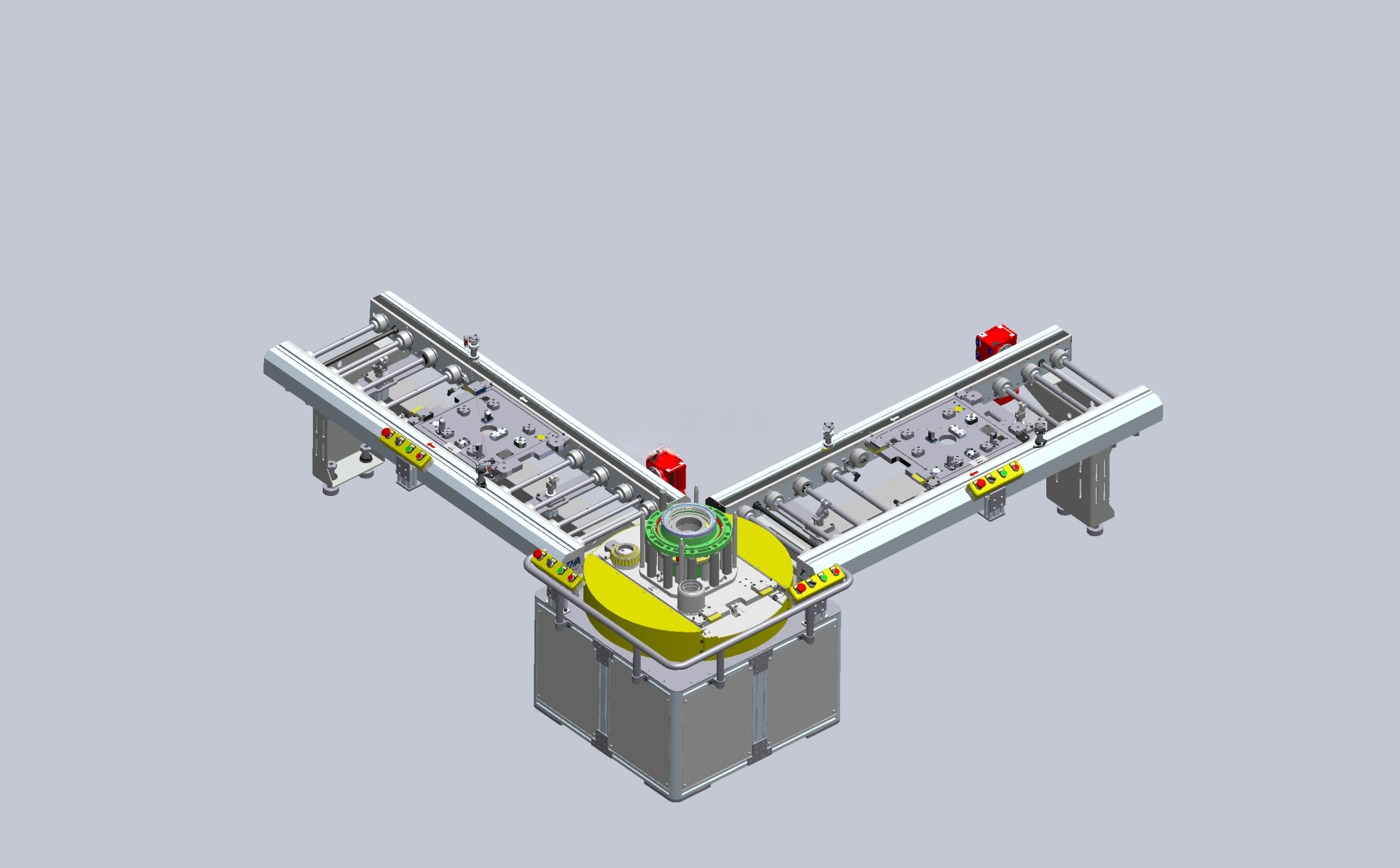

　　在生产车间的物流输送环节，转角位置一直是平面输送线的布局难点，常规的皮带转角机、顶升移栽机构要么占用空间大，要么转运节拍慢，无法适配紧凑布局下的连续输送需求，这款可实现90°与180°转向的滚轮滚筒输送结构，正是针对这类转角输送痛点开发的专用输送单元。从实际应用场景来看，这类输送单元多部署在自动化生产线的工序衔接转角处，比如装配线的工件回流段、加工单元的上下料接驳位，能够在不改变工件输送朝向的前提下完成线路转向，也可根据工艺需求在旋转过程中调整工件的输送角度，适配后续工序的上料方位要求，相比传统的转角输送方案，该结构不需要额外的移栽顶升动作，输送过程连续无停顿，能够有效提升整线的输送节拍。

　　从功能特性来看，该输送单元上方采用滚轮滚筒组合的输送面，滚筒之间的排布间距经过校核，既能够保证常规尺寸工装板、箱体类工件的输送支撑稳定性，避免工件在输送过程中出现卡滞、歪斜，又预留了足够的安装空间布置传感元件与止挡机构；输送线下方配置蜗轮蜗杆式旋转减速机构，这类减速机构具备反向自锁特性，在旋转到位后能够自动锁止位置，不需要额外增加抱闸机构即可保证旋转工位的定位精度，同时蜗轮蜗杆传动的传动比大、运行噪音低，能够在紧凑的安装空间内输出足够的旋转扭矩，带动上部输送面连同工件完成平稳转向，不会出现启动、停止阶段的冲击晃动。

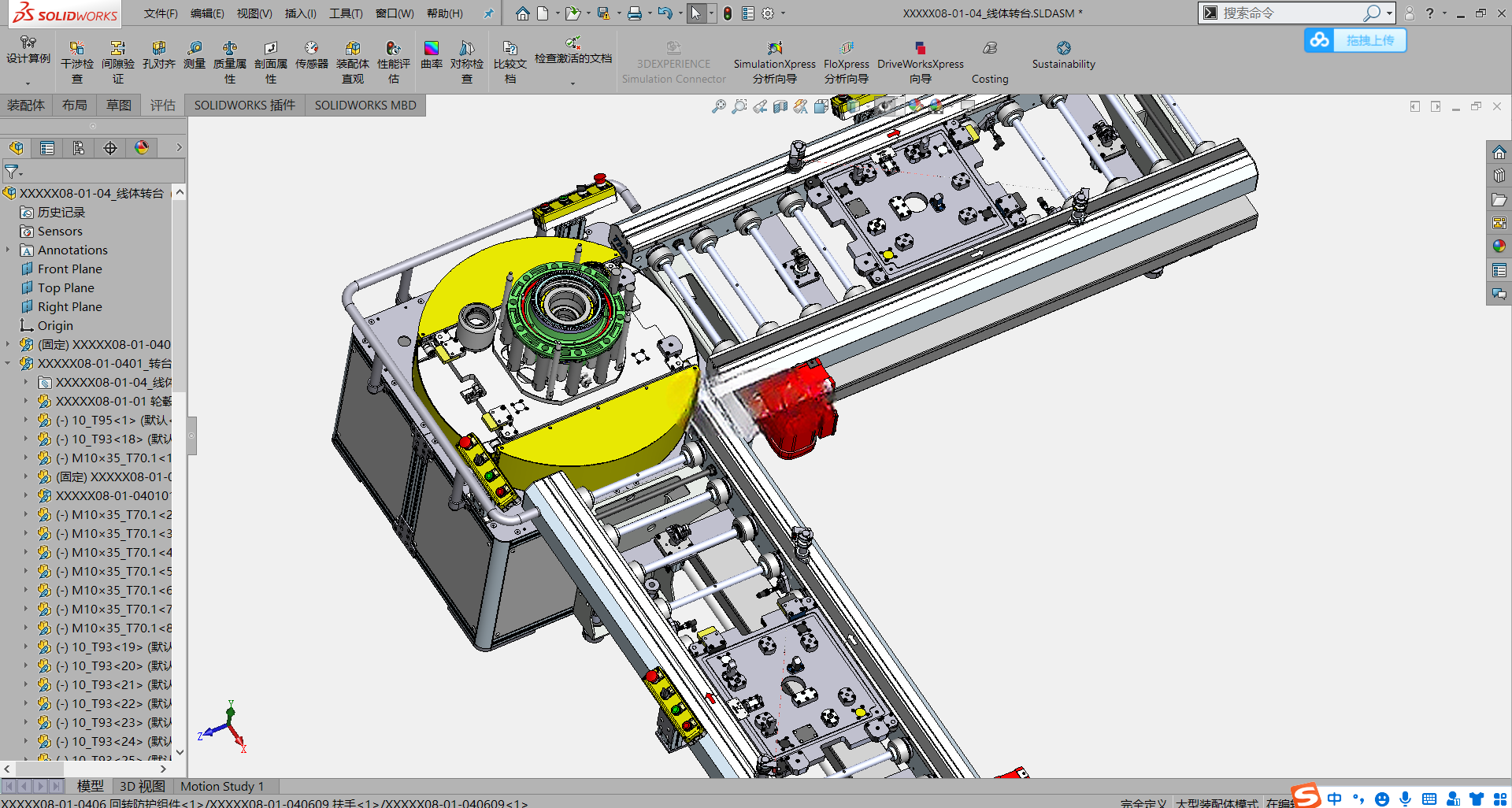

　　从设计思路层面拆解，该结构采用分层式布局设计，下部为旋转驱动与机架支撑单元，上部为输送驱动与滚筒输送面，两层结构之间通过回转支撑连接，既保证了旋转过程的同轴度，又能够承受上部工件与输送面的总载荷，避免长期运行后出现旋转偏心、磨损加剧的问题。上部输送面的驱动采用集中传动布局，所有输送滚筒通过同步带或者传动链连接，由单台驱动电机提供动力，保证各个滚筒的线速度一致，避免工件在输送面出现打滑、偏移；旋转驱动端则单独配置驱动电机，与输送驱动相互独立，可根据实际生产节拍单独调整旋转速度与输送速度，两个动作的时序可通过PLC灵活配置，既可以在输送面停止状态下完成旋转转向，也可以在工件持续输送的过程中同步完成角度调整，适配不同的生产工艺需求。

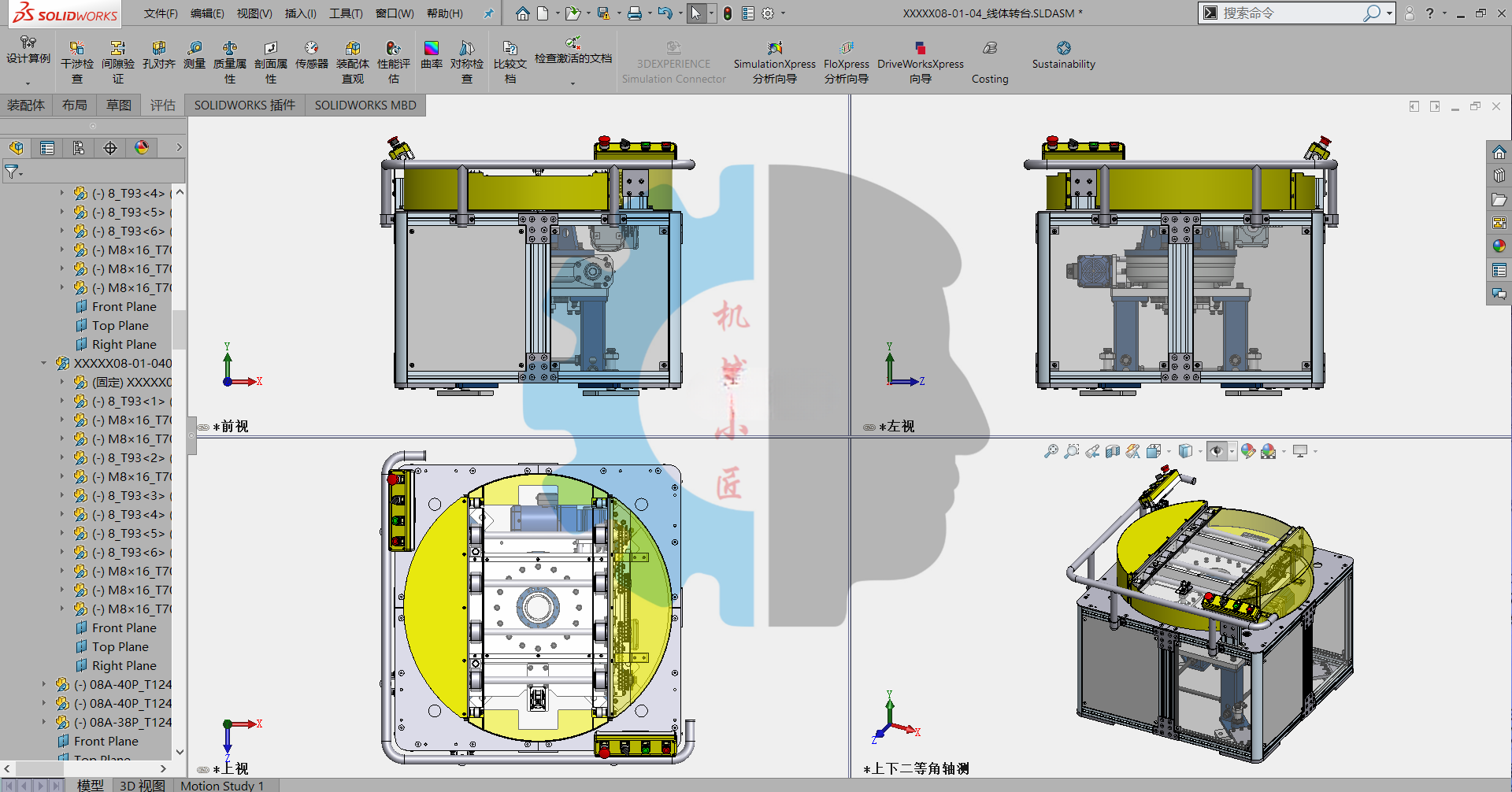

　　关于外形尺寸与安装边界，该输送单元的整体轮廓为方正结构，机架采用标准铝型材搭建，底部预留了脚轮与脚杯安装位，既可以通过脚杯调平后固定安装在地面，也可以搭配脚轮作为移动式输送单元灵活调整布局位置。旋转部分的回转直径与上部输送面的宽度匹配，在完成90°或者180°旋转时，设备的最大外伸轮廓不会超出机架底座的边界范围，布局时不需要在设备周边预留额外的旋转避让空间，能够最大化利用车间的场地面积；设备的进料端与出料端都预留了标准的输送线接驳接口，能够直接与同宽度的常规滚筒输送线、皮带输送线对接，不需要额外加工转接板或者调整接驳高度，现场安装调试的工作量较小。

　　从结构细节来看，该输送单元的旋转限位位置配置了缓冲元件，在旋转到位前能够提前减速缓冲，避免硬碰撞导致的定位偏移与结构损伤；输送面的侧边安装了导向条，能够防止工件在输送与旋转过程中从侧边滑落，导向条的安装位置预留了调节余量，可根据实际输送的工件宽度调整导向间距；所有传动部件都布置在机架内部或者加装了防护盖板，既能够避免生产过程中的灰尘、碎屑落入传动结构造成磨损，也能够防止操作人员误触运动部件引发安全风险，整体结构的维护点都外露在设备外侧，日常检查、润滑、易损件更换都不需要拆解主体结构，后期维护成本较低。
