半自动纸盒热熔胶粘合封盖设备结构

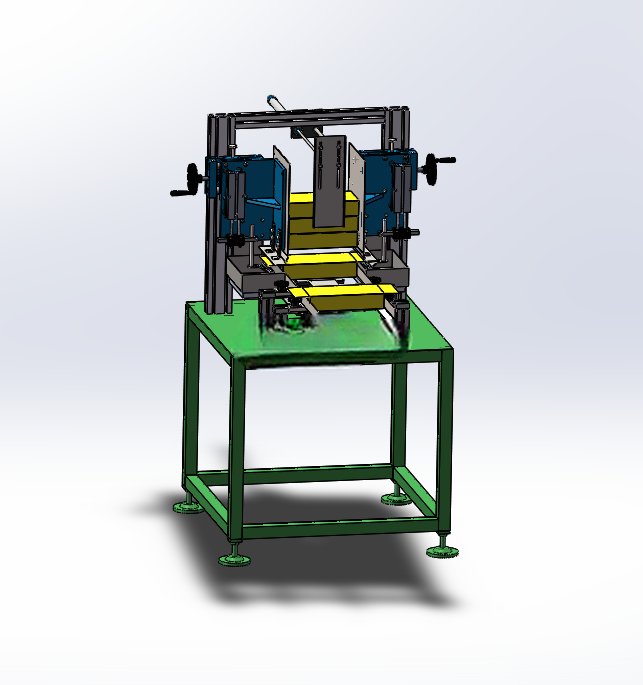

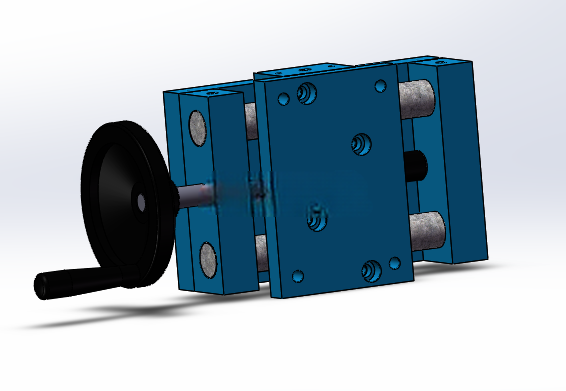

　　这款半自动热熔胶粘合设备，核心面向中小批量纸盒包装的生产场景，适配电商小件、日化用品、食品外包装的纸盒封合作业，相比全自动封盒线占地更小，换型调整步骤少，适合多批次小批量的柔性生产需求，在包装车间的离线补封、样品试制、小订单生产环节都有明确的应用空间。设备整体采用双板导向的滑台式结构作为主体承载，前端设置手轮调节机构，可根据纸盒的宽度、推入深度快速调整定位框的边界尺寸，调整时通过梯形丝杠带动滑台沿两根平行导柱移动，导柱与安装板之间采用铜套滑动配合，间隙控制在0.02mm以内，避免调整过程中出现卡滞或偏斜，手轮旁附带的锁紧手柄可在调整到位后锁定滑台位置，防止生产过程中定位偏移。

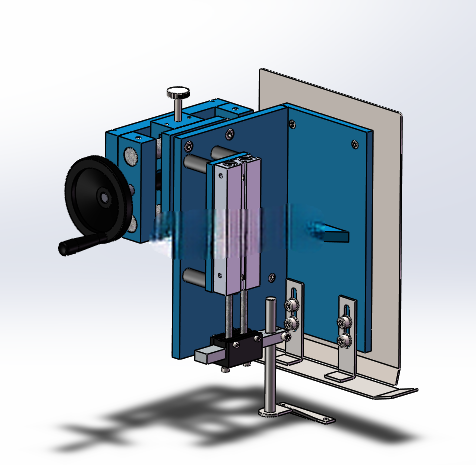

　　设备的触发逻辑采用机械行程开关作为信号输入，无需复杂的视觉检测或光电对位，操作人员将展开的纸盒坯料打开后放入定位框内，向前推送纸盒至末端位置时，纸盒侧壁触发行程开关，设备随即启动自动作业流程：首先热熔胶枪按照预设的涂胶轨迹在纸盒的折边位置均匀涂布熔融热熔胶，涂胶量可通过胶枪的气压调节旋钮适配不同克重的纸板，避免胶量过多溢出污染盒面或胶量不足导致粘合不牢；涂胶完成后折盖机构依次动作，先将两侧的小折耳向内弯折，再将上下盖折合压合，压合阶段保持3-5秒的保压时间，确保热熔胶冷却固化达到初始粘合强度，之后推料机构将完成封合的纸盒从出料端推出，整个自动流程无需人工干预，操作人员仅需完成放料、推送的动作即可实现连续作业，单人操作的产能可达到每小时600-800盒，相比纯人工折盒涂胶的作业方式效率提升2倍以上，同时能避免人工涂胶不均匀、折边错位的质量问题。

　　从安装边界来看，设备整体的安装底座采用标准铝型材拼接框架，底部预留四个M12的地脚安装孔，可直接固定在车间的标准工作台面上，不需要额外浇筑地基，设备的外接接口仅包含压缩空气进气口、220V电源接口以及热熔胶机的加热接线端，现场部署的接线接管步骤简单，不需要专业的自动化工程师长时间调试。结构设计上，所有与纸盒接触的定位面均采用圆角处理，避免刮花纸盒表面的印刷层，涂胶枪的安装位置设计了长条形调节孔，可根据不同纸盒的涂胶位置上下、前后调整胶枪的出胶点，适配高度在80-250mm、宽度在100-300mm范围内的常规折叠纸盒；折盖机构的拨片采用耐磨尼龙材质制作，长期与纸板摩擦不会产生毛刺刮损纸盒，同时拨片的安装角度可根据折边的弯折角度微调，确保折盖动作顺畅无卡滞。

　　设备的手动调节部分全部设置在操作人员易触及的机身前端，不需要探身到设备内部即可完成所有换型调整，调整位置旁都刻有清晰的尺寸刻度，换型时可直接对照刻度调整到对应尺寸，减少反复试机的时间。考虑到热熔胶作业的安全问题，设备的胶路部分全部设置了隔热防护层，避免操作人员误触高温部件造成烫伤，所有运动部件的外侧都设置了透明亚克力防护挡板，既不观察设备运行状态，也能防止衣物、工具卷入运动机构。在实际生产适配中，这款设备可单独作为封盒工位使用，也可对接前端的纸盒成型机、后端的装箱线组成简易的包装产线，设备的出料端高度与常规皮带线的工作面高度匹配，不需要额外设置过渡衔接机构。
