300桶每小时桶装饮用水全自动灌装设备

　　在桶装饮用水规模化生产场景中，灌装环节的效率、稳定性直接决定整条产线的产出能力，这款每小时可完成300桶灌装作业的全自动灌装设备，正是针对5加仑标准桶装水的量产需求开发，适配中小型水厂、区域饮用水配送中心的日常生产节拍，可对接上游洗桶工位、下游封膜码垛工位形成连贯产线，无需人工介入核心灌装流程。

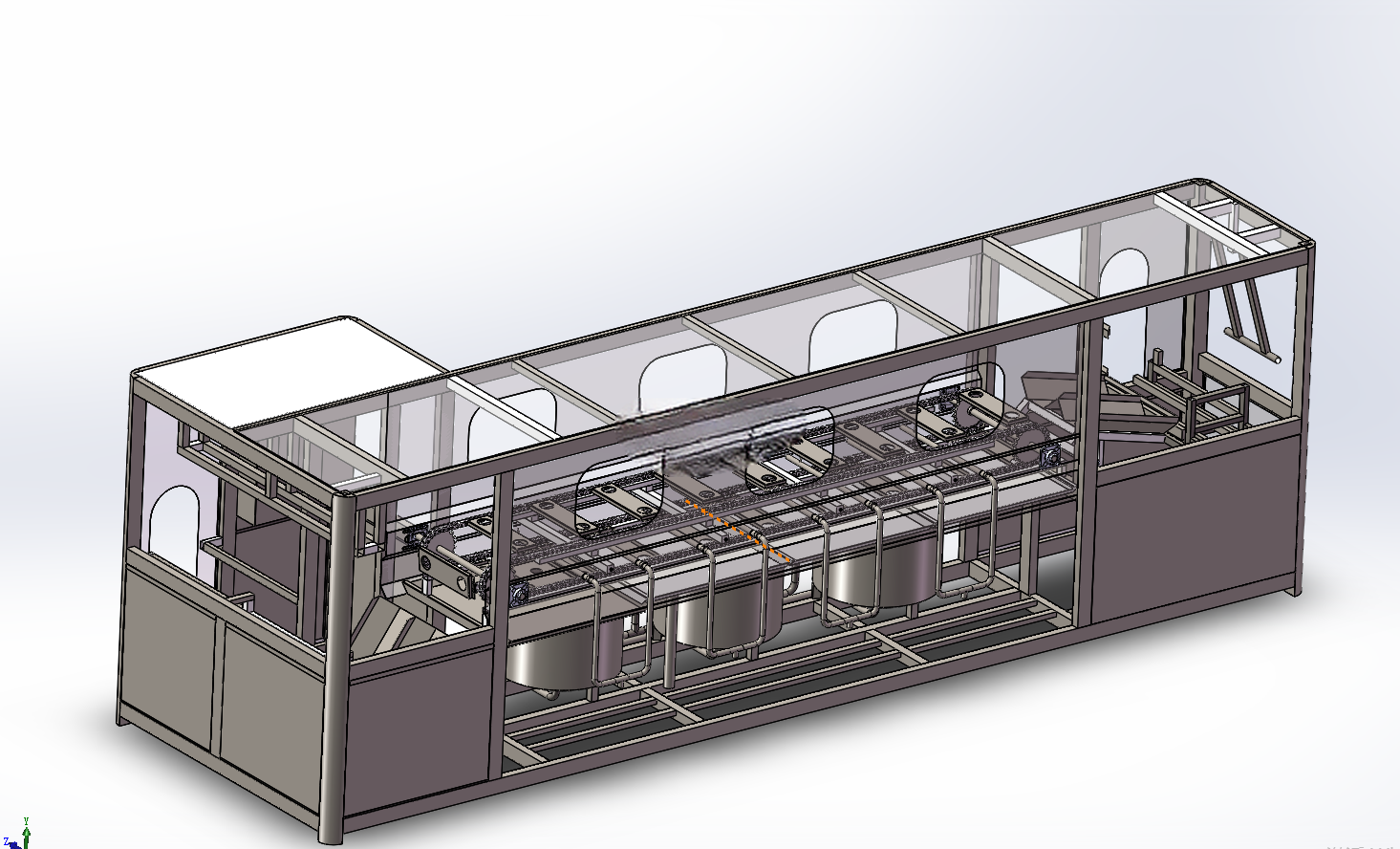

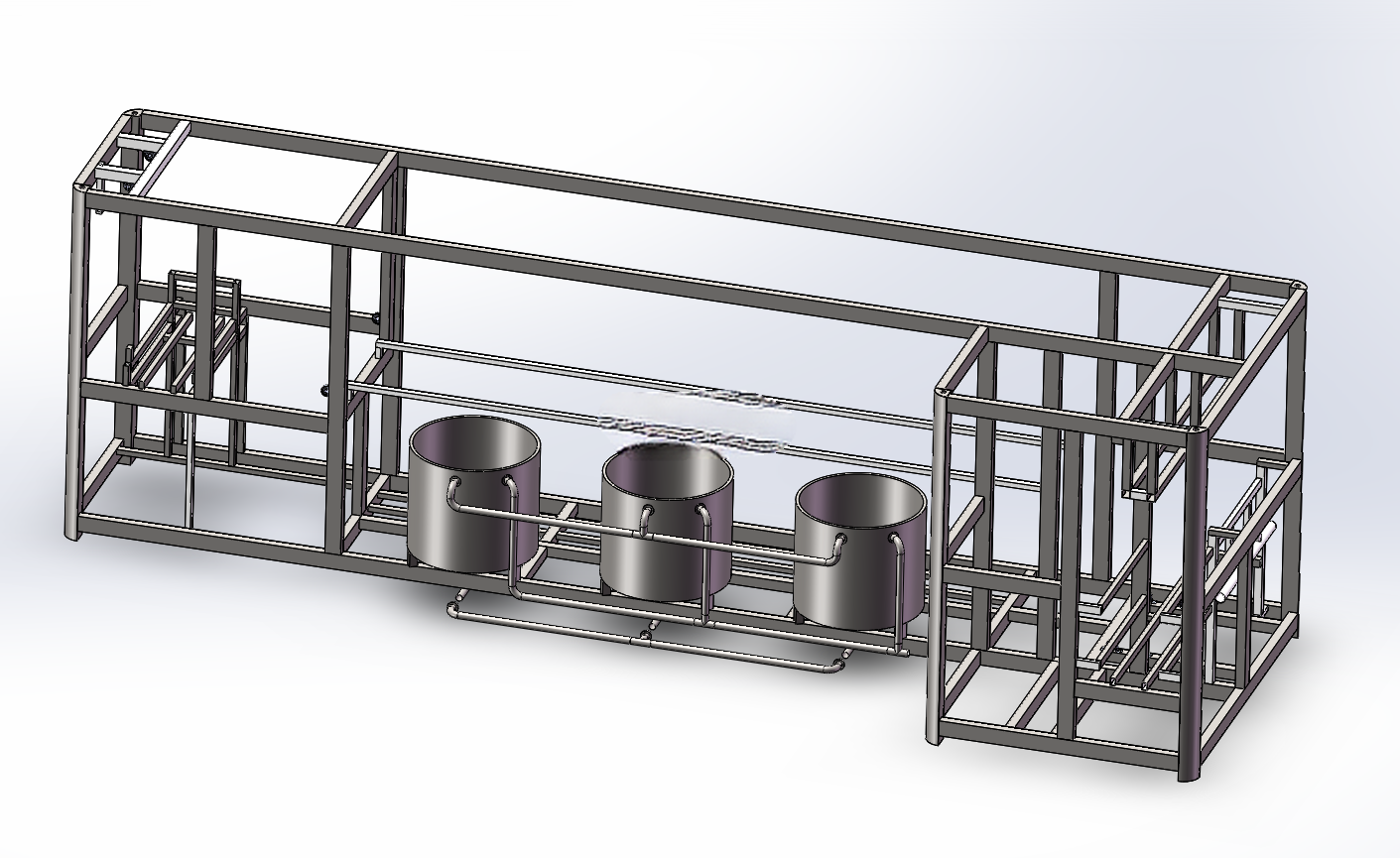

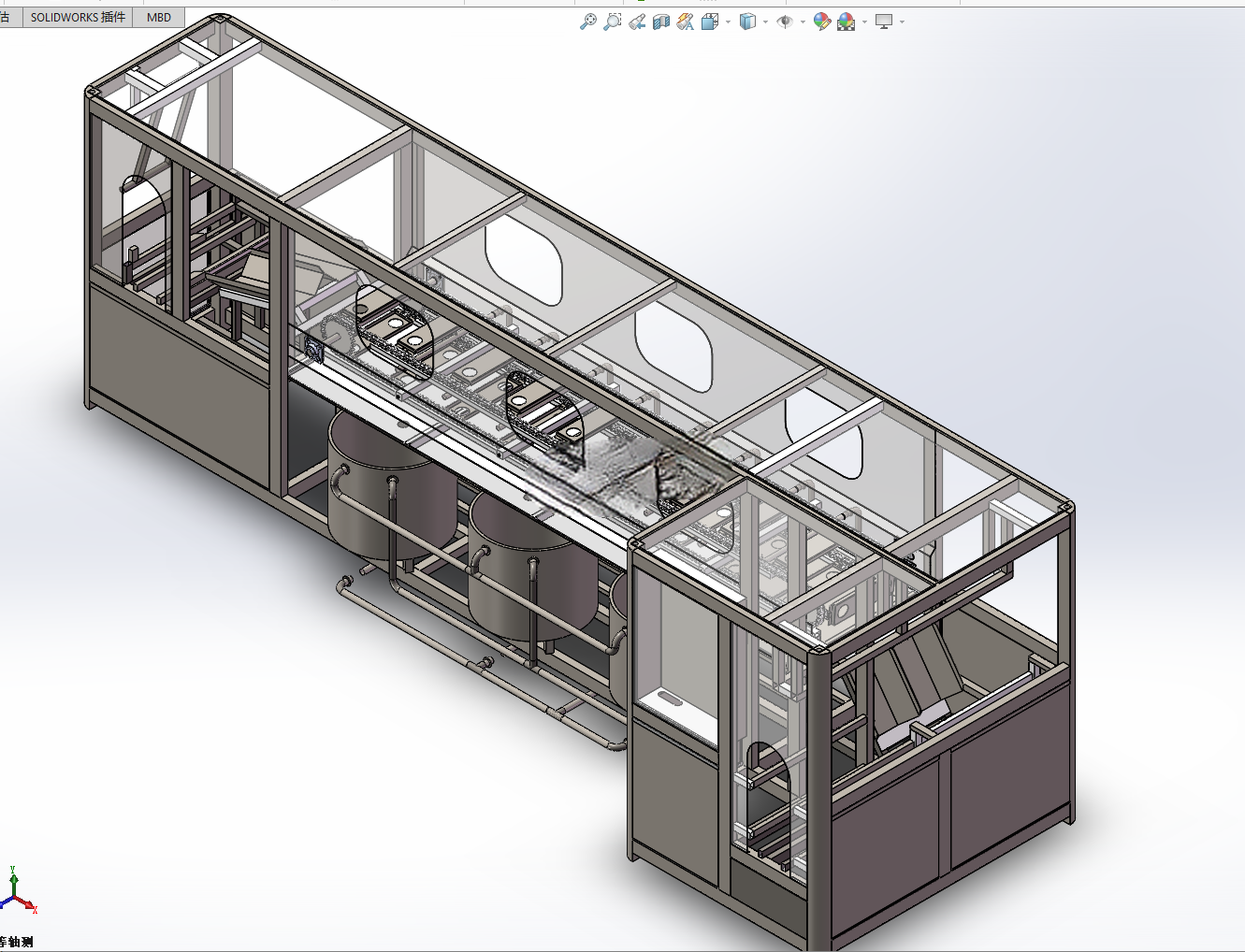

　　设备整体采用长条形卧式布局，机架主体选用工业铝合金型材搭建，这类型材的槽道结构便于后期调整内部组件安装位置，同时自重较轻，设备就位时无需做特殊重型地基处理，只要车间地面平整度满足每米偏差不超2mm即可安装，整体长度适配常规12米跨度的生产车间预留空间，宽度控制在1.8米以内，预留出两侧0.8米以上的检修通道，设备顶部加装透明防护围挡，既可以观察内部灌装工位的运行状态，也能避免生产过程中外部杂物落入灌装区域，符合饮用水生产的卫生防护要求。

　　输送系统采用链传动结构，配套定制的桶座定位工装，桶装水从进桶端进入后，链板会带着桶体依次经过空桶检测、定位灌装、液位校准几个工位，链传动的传动比稳定，不会出现皮带传动长时间使用后的打滑偏移问题，能保证每个桶体精准停在灌装头下方，定位误差控制在2mm以内，避免灌装时水流外溅造成的水资源浪费与工位污染。灌装头采用升降式结构，桶体到位后灌装头下行插入桶口内部，采用直流式灌装逻辑，根据桶内容积预设灌装时长，配合管路中的流量阀做微调，保证每桶的灌装液位误差不超5mm，灌装完成后灌装头抬升，链板自动将桶体输送到下一工位。

　　从结构设计逻辑来看，这款设备的内部组件采用模块化排布，储水罐、输送驱动电机、灌装阀组都预留了独立的检修空间，底部的支撑脚采用可调式结构，安装时可以根据地面实际情况微调设备水平度，避免链板运行时出现跑偏。电气控制部分集中布置在设备端部的柜体中，走线全部沿铝型材的内置槽道排布，外部看不到明线，既符合生产车间的安全规范，也能避免冲洗设备时水溅到线路上造成短路。设备的防护围挡采用快拆式连接，日常维护时不需要借助特殊工具就能拆下围挡面板，快速接触到内部的灌装阀、传动链轮等易损件，缩短停机维护的时间。

　　在实际生产适配性上，这款设备可以兼容市面上主流的18.9L标准桶装水桶，不需要更换额外的定位工装，只要在触控屏上调整对应的灌装参数就能适配不同桶高的产品，链板的运行速度可以根据前端洗桶的效率做无级调速，不会出现桶体积压或者工位空等的情况。灌装管路全部采用食品级304不锈钢材质，焊缝处做抛光处理，没有卫生死角，日常生产结束后可以启动自带的CIP清洗回路，对管路和灌装头做循环冲洗，满足饮用水生产的卫生管控要求。

　　设备的驱动端配置减速电机，链板运行速度平稳，启动和停止时没有明显的冲击，不会因为惯性导致桶体倾倒，灌装工位下方设置接水盘，灌装头残留的水滴会直接汇入接水盘排出，不会滴到链板或者设备外壳上，保持生产区域的整洁。整体结构没有冗余的设计，所有组件都围绕灌装作业的核心需求排布，既控制了设备的整体占地空间，也减少了不必要的传动环节，降低了设备运行时的故障率，适合长期连续生产的场景使用。
