电池集成线半自动装配产线结构设计

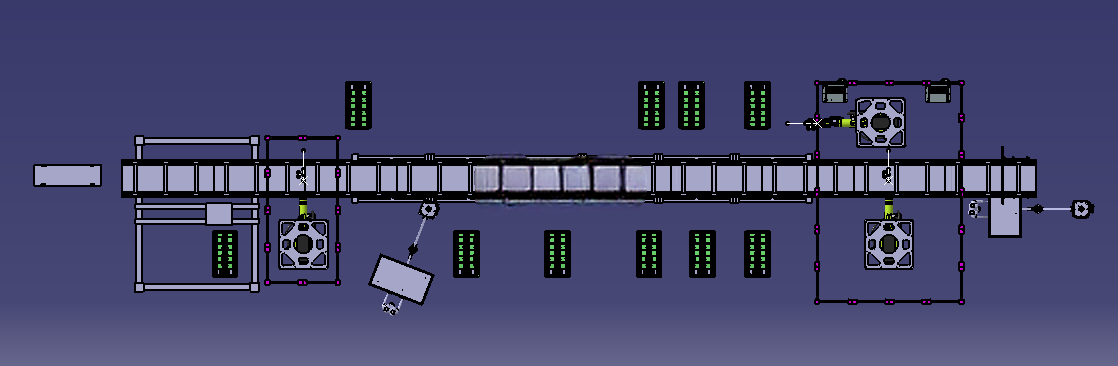

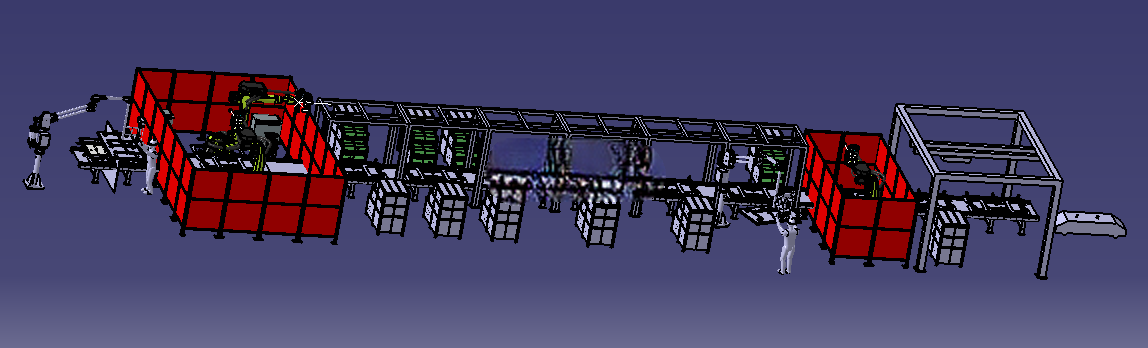

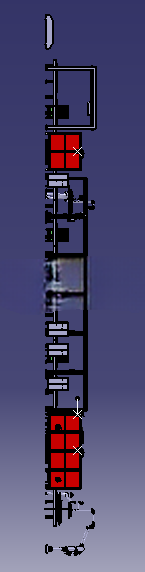

　　在动力电池模组组装的生产环节中，半自动化装配线的适配性一直是中小批量产能场景下的核心选型方向，这套电池集成线半自动装配结构，正是针对动力电池PACK段托盘上线、模组抓取、定位装配的工序需求做的定向设计。从产线布局逻辑来看，整体线体采用直线贯通式排布，物料架设置在线体侧方的人工操作位旁，物料架分层设计适配不同规格的电池模组托盘、连接片辅料以及紧固件料盒，操作人员站在固定工位即可完成所有物料的取放，不需要长距离走动，单工位操作半径控制在700mm以内，符合人机工程学的操作边界，减少作业过程中的无效动作损耗。线体主体采用铝型材搭建框架，输送面高度设置在850mm，适配多数站立作业人员的操作高度，输送段采用倍速链结构承载电池托盘，托盘定位位置设置有阻挡气缸和顶升定位机构，定位精度控制在±0.2mm，满足机器人抓取装配的位置精度要求。机器人抓取机构安装在线体中段的固定基座上，选型采用六轴工业机器人搭配定制夹爪，夹爪接触面做聚氨酯包胶处理，避免抓取电池模组过程中对模组外壳造成刮擦损伤，夹爪的开合行程适配当前项目对应规格的电池模组尺寸，同时预留了15%的行程调节余量，可兼容小范围尺寸波动的同系列电池产品。

　　助力臂上下料机构设置在线体的首端上料位，采用气动平衡助力结构，操作人员只需要施加很小的作用力即可带动满载电池的托盘完成升降、平移动作，将托盘从物料架转移到线体的输送面上，助力臂的工作半径覆盖上料位的物料架和线体上料点，最大承载重量匹配满装托盘的总重量，同时设置有断气保护装置，避免气源异常时托盘坠落造成产品损伤或者人员伤害。控制系统采用分布式IO架构，线体各工位的传感器、执行元件通过总线连接到主控制柜，操作面板设置在各人工工位旁，可单独控制对应工位的启停、复位动作，同时设置有全线的急停按钮，分布在线体的首尾和中段位置，满足安全规范要求。

　　从安装边界来看，整套线体的长度方向尺寸控制在12米以内，宽度方向包含侧方物料架的总宽度在3.5米，设备最高点距离地面高度不超过2.8米，可适配常规标准厂房的层高要求，地面安装采用膨胀螺栓固定，不需要做特殊的地基处理，设备进场后只需要完成水平调整、气源和电源接驳即可完成部署。在工序流转逻辑上，操作人员通过助力臂将空托盘放置到线体首端，随后将待装配的电池模组依次摆放到托盘的定位槽内，托盘随输送线流转到机器人装配工位，顶升定位机构将托盘顶起固定，机器人根据预设程序抓取对应的连接组件完成装配作业，装配完成后托盘流转到下一个人工工位，操作人员完成紧固件锁付和外观检查后，托盘流转到线体尾端完成下料。

　　整套产线的设计没有追求全自动化的高产能，而是平衡了设备投入成本和产能需求，针对电池装配过程中部分难以实现全自动上料的异形辅料，保留人工操作工位，同时用机器人完成重复度高、定位精度要求高的装配动作，相比全手动装配线可降低60%的人工劳动强度，相比全自动装配线可减少70%的设备投入成本，非常适合年产能在10万套以内的中小批量电池集成生产场景。在结构细节设计上，线体的输送段两侧设置有走线槽，所有传感器和气缸的管线都收纳在线槽内部，避免管线外露造成的剐蹭和积尘，设备框架的外侧设置有透明亚克力防护板，在机器人作业区域设置有安全光栅，人员进入作业区域时设备会自动暂停运行，避免安全事故。物料架的层板高度可根据物料盒的尺寸做自由调节，适配不同生产批次的物料存放需求，助力臂的末端设置有托盘快换夹具，可根据不同规格的托盘快速更换对应的夹持头，缩短换型调试的时间。
