塑料件全自动注塑装盒堆垛产线结构设计

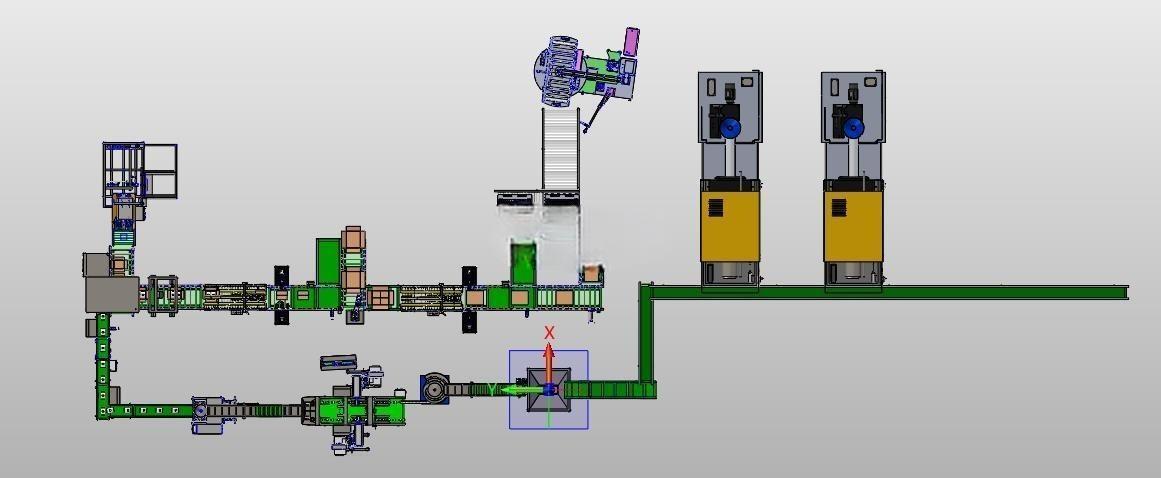

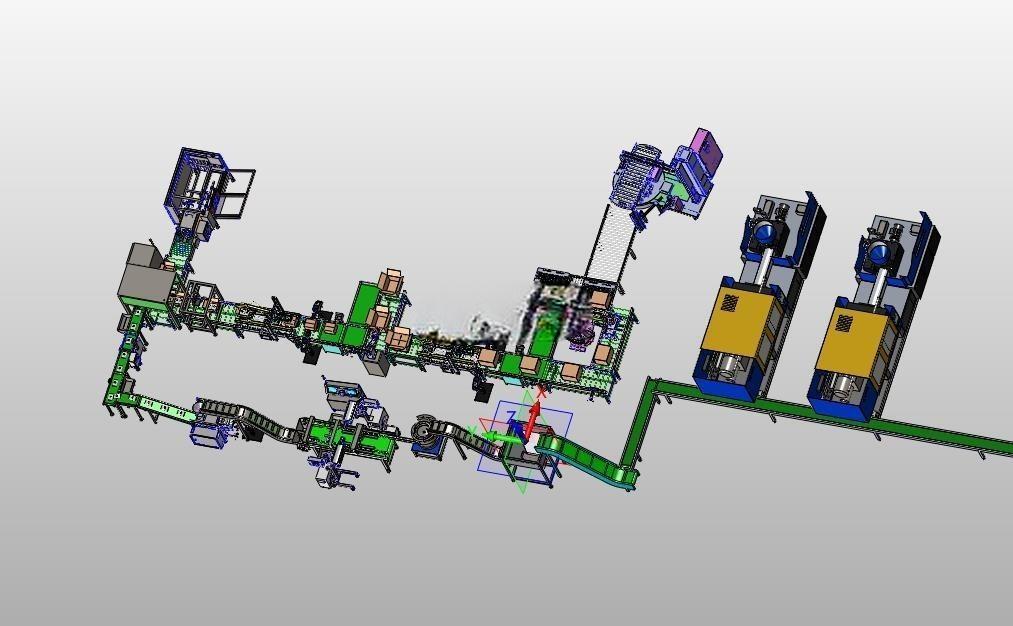

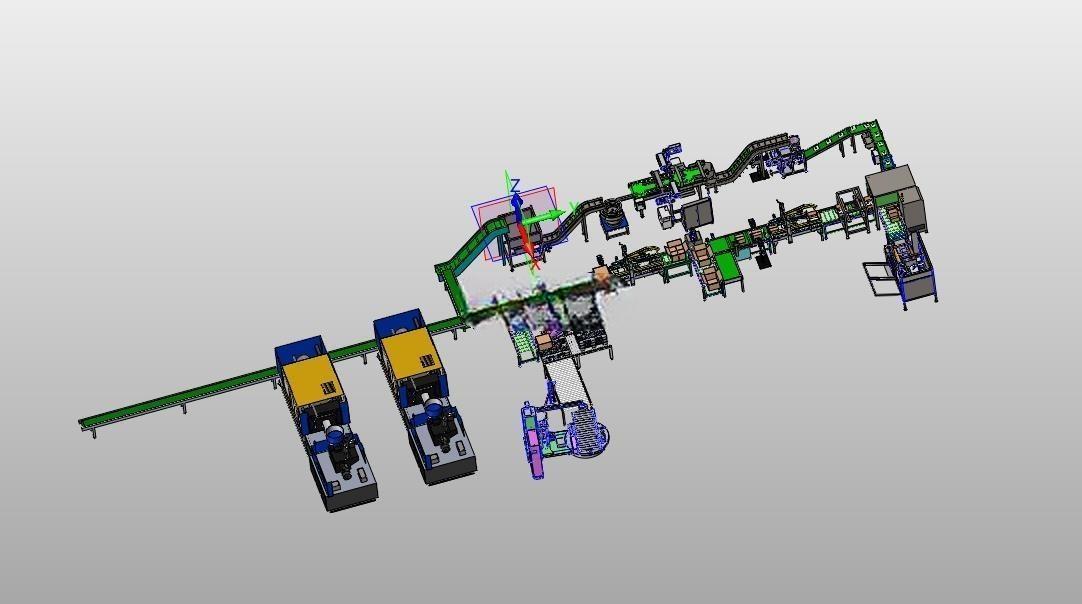

　　这套产线针对中小型塑料注塑件的后段全流程生产需求设计，覆盖从注塑机出料到成品缠绕出库的全工序衔接，主要应用于消费电子塑料配件、小型家电塑料结构件、日用塑料零部件的规模化量产场景，解决传统注塑车间后段人工转运、装盒、码垛效率低、人员投入大、产品磕碰划伤率高的痛点。产线整体采用模块化拼接布局，可根据车间实际场地调整输送段走向，主输送线采用倍速链结构承载注塑后带余温的工件，线体高度设置为850mm，适配多数车间操作人员的站立作业高度，同时预留注塑机侧的接料工位安装空间，接料端可直接对接卧式注塑机的出料口，无需额外增设爬坡转接结构，减少工件转接过程中的跌落风险。

　　前端包装工位集成了自动理料、套袋、封切功能，针对不同规格的塑料件可快速调整理料导轨的间距，换型时间控制在15分钟以内，理料段采用柔性拨料结构，避免硬质拨杆刮伤塑料件的外观面，对于表面要求高的透明塑料件，可在拨料接触面粘贴聚氨酯缓冲层，进一步降低外观不良率。装盒工位采用六轴工业机器人配合定制真空吸盘夹具，夹具上设置多组独立真空回路，可同时抓取多个工件完成纸盒内的排布摆放，纸盒供给段采用立式料仓存储空盒，自动完成纸盒撑开、底部折边封胶，工件装入后自动完成盒盖折合与封口贴标，贴标位置可根据纸盒尺寸灵活调整，适配不同规格的外包装盒。

　　码垛区域设置在产线末端，机器人可根据预设的垛型参数，将封装完成的纸盒整齐码放在木质托盘上，垛层之间可根据需求自动放置隔层纸板，码垛完成后托盘通过动力滚筒线输送至缠绕工位，缠绕机可自动完成托盘周身的缠绕膜包裹，缠绕圈数、拉伸膜张力均可根据货物重量调整，保证转运过程中垛型不发生散落。整套产线的电控系统采用分布式IO布局，各个功能模块的控制单元就近安装在设备机架上，减少主控制柜的布线量，同时预留设备通讯接口，可对接车间MES系统实现生产数据的实时上传，包括产量、设备运行状态、故障报警信息等。

　　安全防护方面，在机器人作业区域、码垛区域设置安全光栅与防护围栏，人员进入作业区域时设备自动暂停运行，输送线的转动部位均设置透明亚克力防护罩，既方便观察设备运行状态，又避免衣物、工具卷入传动结构。设计过程中充分考虑了设备的维护便利性，所有易损件如输送滚轮、皮带、吸盘均采用标准件，可直接从市场采购替换，不需要定制加工，各个模组之间采用快插接头连接，拆卸维护时不需要复杂的拆线接线作业，缩短设备故障停机时间。产线的转弯输送段采用差速转弯结构，避免工件在转弯位置发生堆积卡料，输送线的驱动电机采用变频控制，可根据前端注塑机的生产节拍灵活调整输送速度，匹配不同产能的生产需求，在各个工位之间设置工件检测传感器，当某个工位出现工件堆积时，前端输送线自动降速或暂停，避免工件溢出输送线。
