西南丘陵区吊篮式油菜移栽作业装备

　　这套牵引式吊篮栽植装备，核心适配西南丘陵坡地的油菜移栽作业场景，针对该区域地块零散、土壤黏重、人工移栽劳动强度大、作业效率不足的痛点设计，可直接挂载于常规轮式拖拉机后悬挂位，无需对拖拉机动力输出端做额外改装，适配25-40马力段主流农用拖拉机的三点悬挂安装尺寸，整机作业幅宽覆盖6行栽植位，作业时可根据地块垄距调整单组栽植单元的横向安装位置，适配40-60cm范围的常规油菜种植垄距要求。

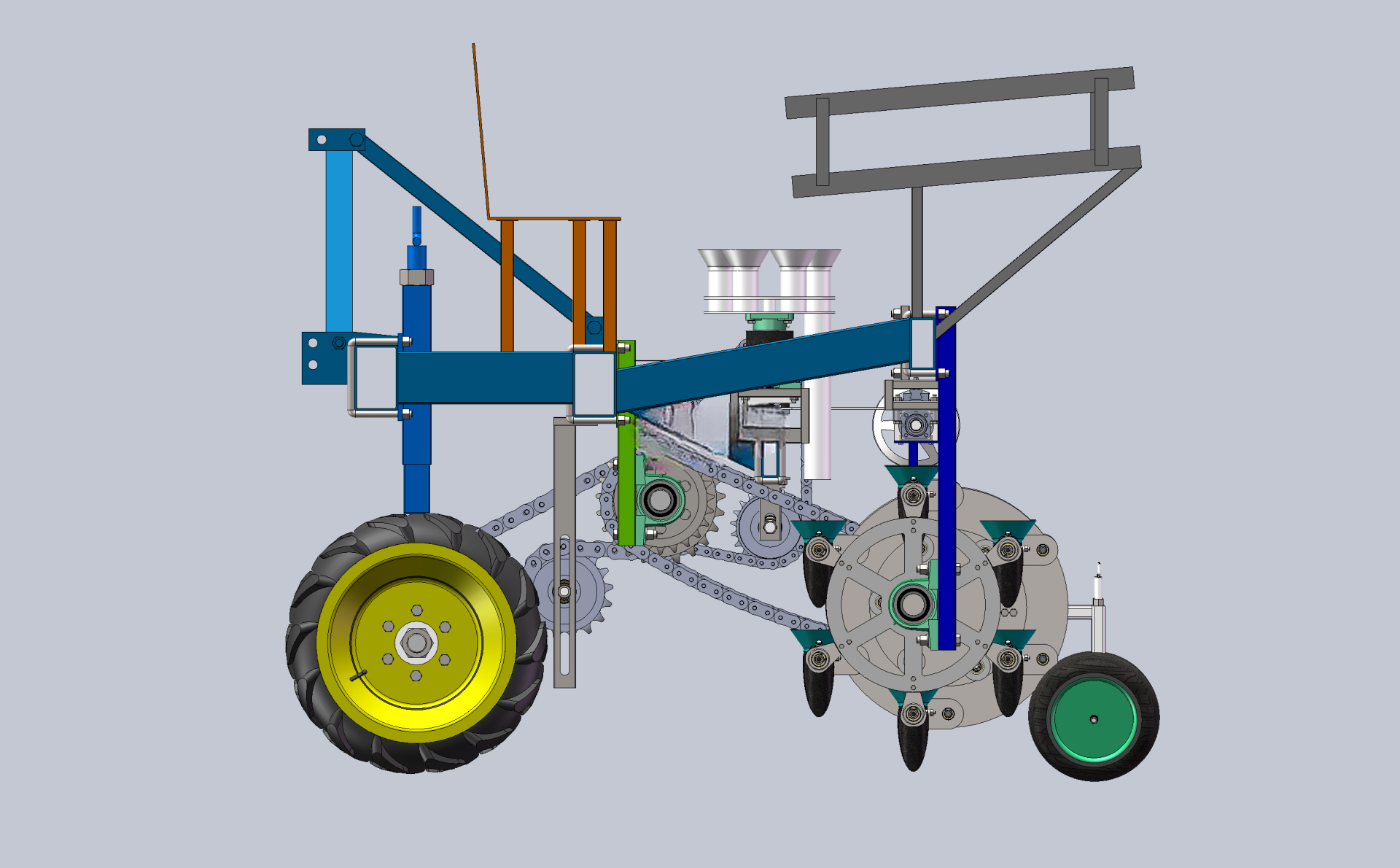

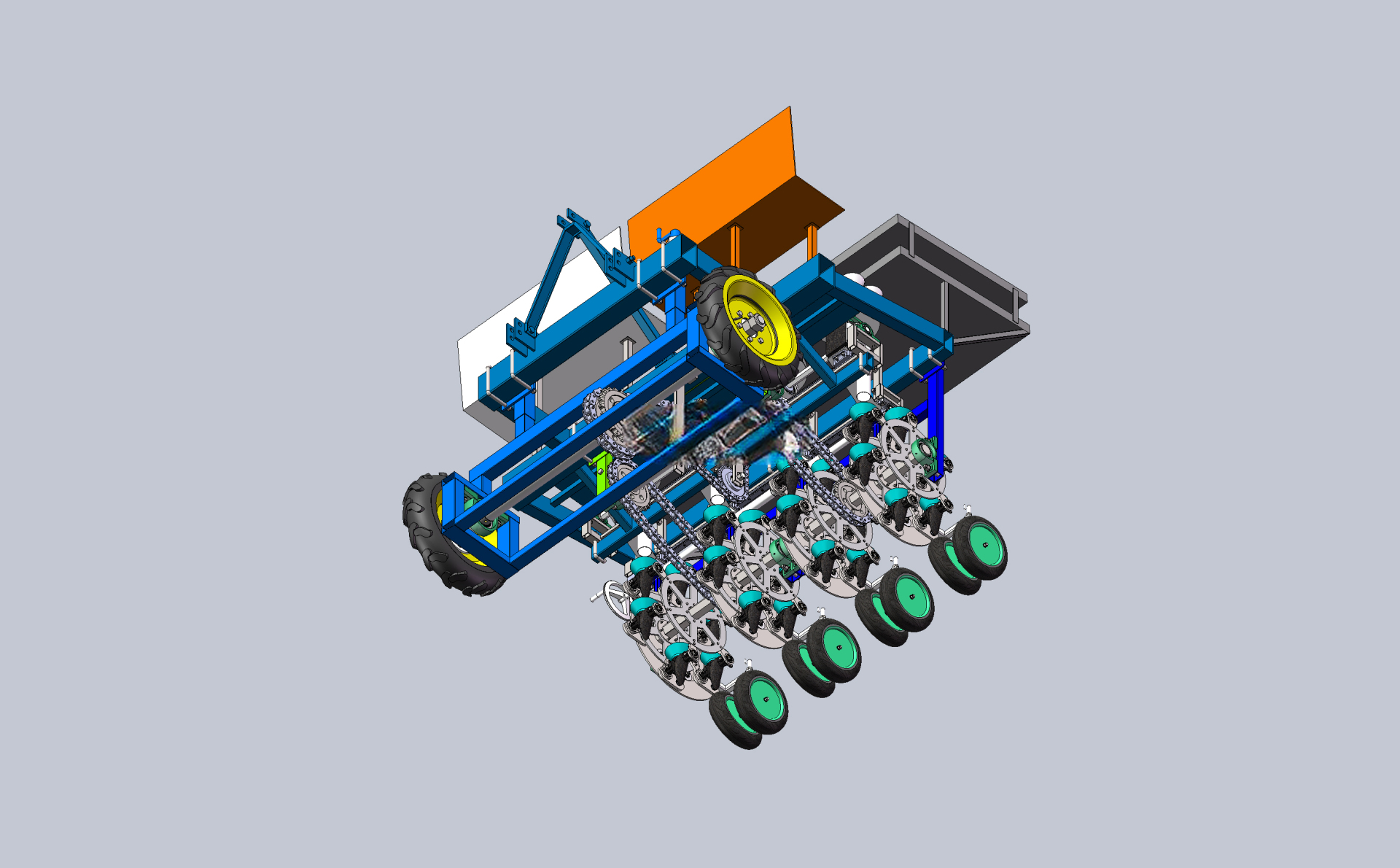

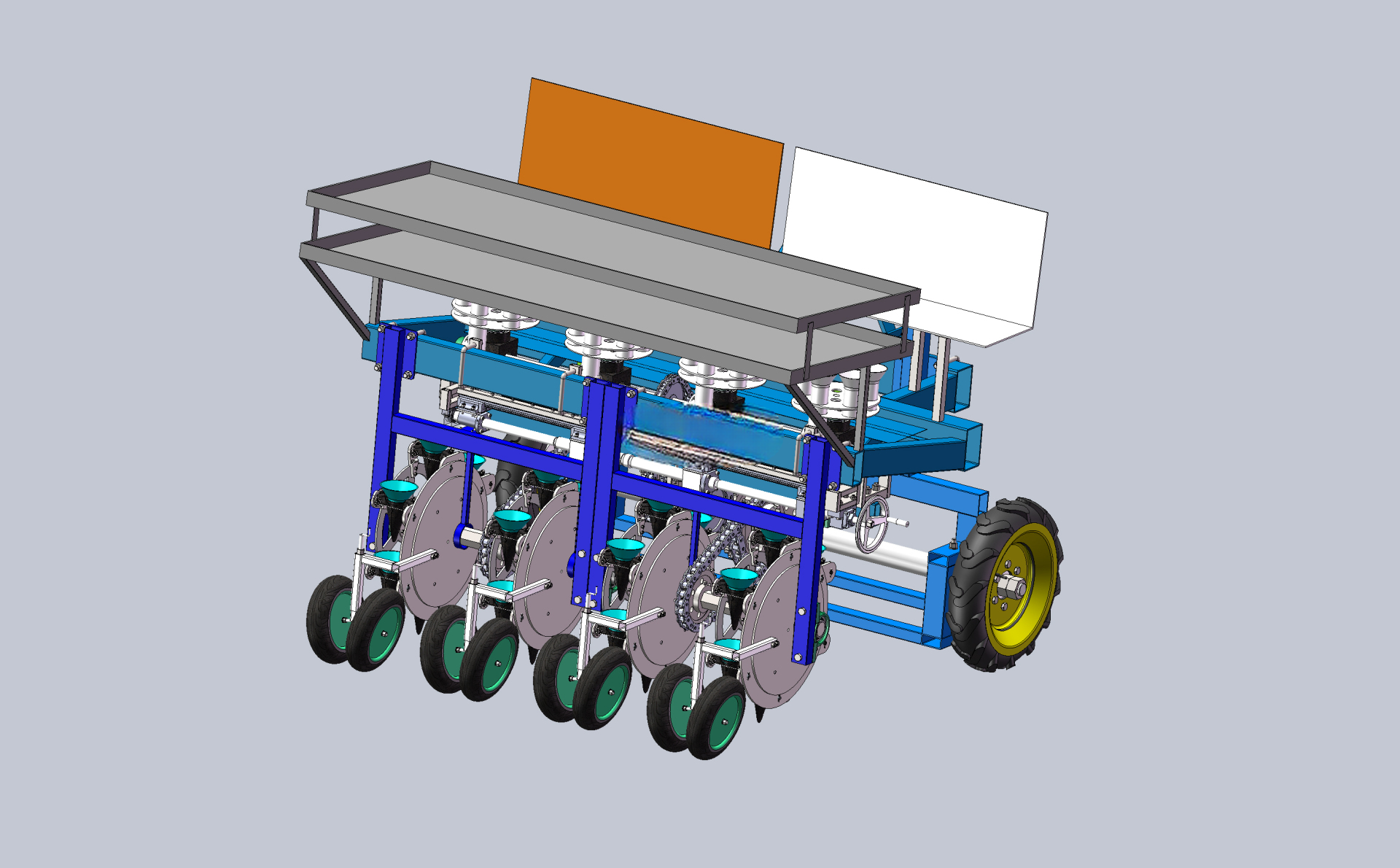

　　从功能结构来看，整机沿牵引方向依次排布挂接架、动力传动组、吊篮栽植转盘、覆土镇压轮、地轮驱动组件，其中地轮组件兼具行走支撑与动力输入功能，作业时地轮接触地面产生的转动通过链传动组传递到偏心转盘机构，避免单独依赖拖拉机动力输出造成的转速与作业行进速度不匹配问题，保证株距控制精度。偏心转盘上均匀挂载多组吊篮式栽植器，栽植器随转盘做回转运动，在转盘运动到下止点位置时，吊篮底部机构受凸轮触发自动开合，将提前投放在吊篮内的油菜裸苗或钵苗竖直送入开好的栽植沟内，随后后置的对称式覆土镇压轮从两侧聚拢土壤覆盖苗根，并施加适度压力压实根际土壤，避免幼苗倒伏，同时减少土壤水分蒸发。

　　设计过程中优先考虑了丘陵地块的作业通过性，整机机架采用矩形钢管焊接成型，在保证结构刚度的前提下控制整机重量，避免坡地作业时因整机过重导致拖拉机打滑或侧倾风险；传动系统采用链传动与圆锥齿轮传动组合的方案，相比齿轮传动具备更好的抗冲击能力，可适应田间杂物卡滞、地面起伏带来的瞬时载荷波动，日常维护仅需定期检查链条张紧度与润滑情况即可，适配农村基层维修条件。栽植深度调节通过改变覆土镇压轮的安装高度实现，调节范围覆盖2-5cm，可根据不同土壤墒情、油菜苗龄调整栽植深度，避免栽深过深导致闷苗、栽深过浅导致根系外露的问题；株距调节可通过更换传动组的链轮齿数实现，适配15-30cm范围的农艺株距要求，匹配不同品种油菜的种植密度需求。

　　吊篮栽植器的内壁做了光滑圆弧过渡处理，避免投苗时钵苗基质散落或幼苗茎秆被刮伤，每个栽植位的吊篮开合角度经过反复校核，保证下苗位置竖直度偏差不超过5度，减少栽后缓苗时间。整机的动力传递路径经过优化，地轮动力经过一级圆锥齿轮换向之后，分别传递给偏心栽植转盘与螺旋导苗机构，导苗机构可将人工投放在喂入台的秧苗有序导入对应吊篮内，降低喂苗人员的操作难度，作业时仅需2名喂苗人员坐在整机两侧的操作位上持续补苗，即可实现连续作业，纯作业效率可达每小时4-6亩，是人工移栽效率的15倍以上。

　　考虑到田间作业的复杂工况，所有转动副位置都加装了防尘密封件，避免泥土、秸秆碎屑进入轴承位置造成磨损；外露的传动链轮外侧加装了防护盖板，防止作业时杂草缠绕或人员误触；机架上预留了施肥机构的安装接口，后续可加装颗粒肥施撒组件，实现移栽、施肥同工序完成，进一步减少后续田间作业次数。整机在设计时做了模块化拆分，单个栽植单元可独立拆卸更换，若某组栽植器出现损坏，无需拆解整个转盘即可完成维修更换，降低作业过程中的故障停机时间。
