金属拉链穿头组装专用生产设备结构

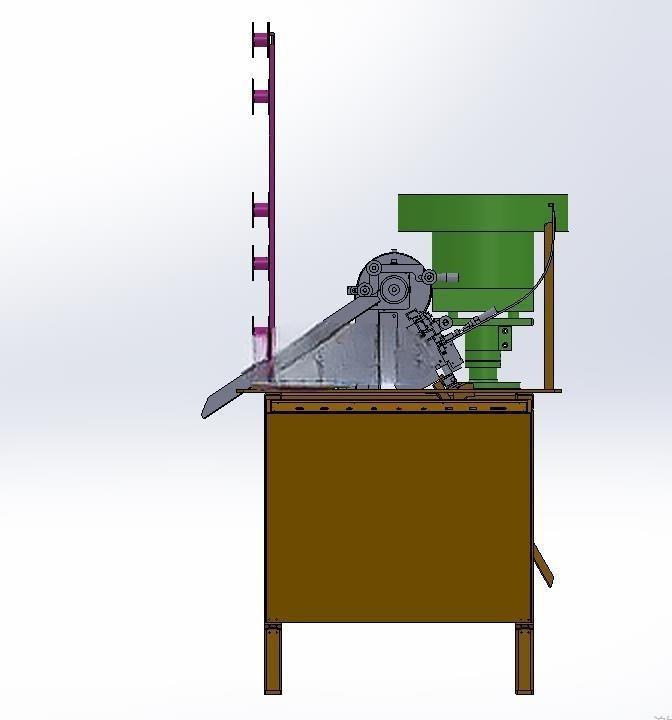

　　在服饰辅料、箱包配件的金属拉链量产环节，穿头工序长期是制约产线节拍的核心节点——早期人工穿拉头的作业模式，不仅单工位效率仅能维持在每分钟十余条，还容易出现拉头装偏、链牙错位、点位不准的次品，后续返工成本居高不下，这款金属拉链穿头设备正是针对该工序痛点开发的专用作业机型。从结构布局来看，设备采用落地式柜式机架作为承载主体，机架采用型钢焊接后做时效处理，上表面预留的安装平面平面度控制在0.1mm/米范围内，底部设置可调脚杯，可适配车间地面15mm以内的高度差，安装时无需额外做预埋基础，直接放置在硬化地面即可完成调平固定，整体占地边界控制在长1200mm、宽800mm、高1600mm区间，可直接嵌入现有拉链生产线的工序节点，不需要对原有产线做大规模改造。

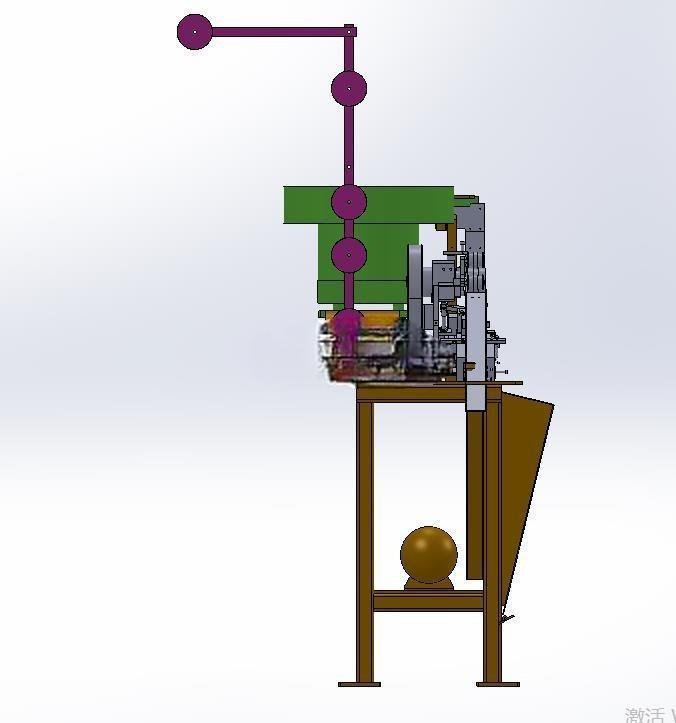

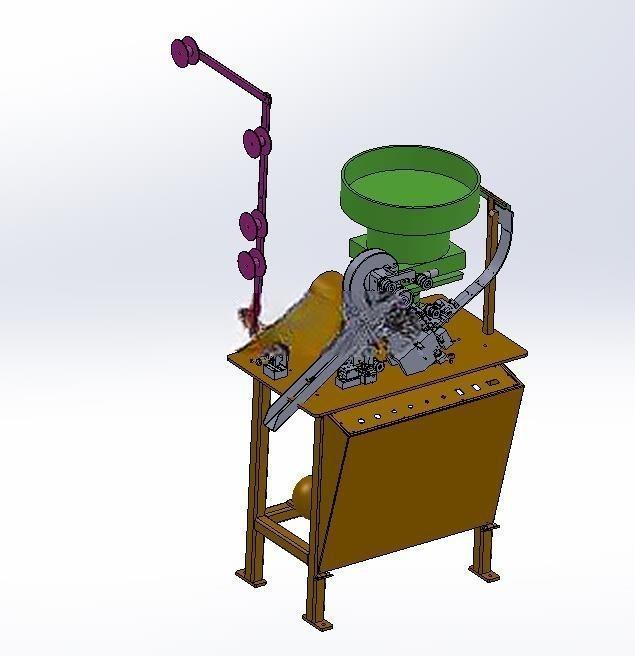

　　设备上部的绿色振动盘是拉头的自动排序上料机构，通过特定频率的振动将无序堆放的金属拉头按照统一姿态排序，顺着导槽输送到穿头工位，导槽的宽度可根据不同规格的金属拉头做快速更换，适配3号、5号、8号等常规金属拉链的拉头尺寸，换型时仅需松开导槽的两个快拆螺丝即可完成更换，单批次换型时间不超过15分钟。振动盘旁侧的紫色立柱结构是拉链带的导向定位机构，立柱上设置的多组导向轮可对成卷输送的金属拉链带做竖向张紧和横向限位，保证拉链带进入穿头工位时，链牙的啮合状态保持稳定，不会出现带身扭曲、链牙错位的情况，导向轮的槽宽可根据拉链带的布带厚度做微调，适配不同厚度的布带材质。

　　核心的穿头执行机构设置在机架台面中部，采用凸轮连杆结构作为传动核心，相比气缸直推的结构，凸轮传动的动作节拍更稳定，重复定位精度可控制在0.05mm以内，不会因为气源压力波动导致穿头力度变化，整套动作循环包含拉头接料、拉链带定位、穿头推入、点位冲压四个连贯步骤，单循环节拍可稳定在0.8秒，对应单小时产能可达到4500条左右，相比人工作业效率提升6倍以上。设备台面下方的柜体内部预留了电气元件和传动电机的安装空间，传动系统采用减速电机搭配同步带传动，传动噪音控制在70分贝以内，符合车间作业的噪音标准，柜体侧面设置散热通风口，保证长时间连续作业时内部元件的温度处于合理区间。从设计思路上，这款设备优先考虑了拉链生产车间的实际作业环境，所有暴露在外部的传动部件都设置了透明亚克力防护罩，既可以观察机构运行状态，也能避免操作人员误触运动部件，设备的操作按钮集中设置在台面侧方的操作盒上，包含启动、停止、急停、点动四个基础按钮，一线操作人员经过半小时培训即可独立操作，不需要掌握复杂的编程知识。在实际生产场景中，这款设备可对接前道的拉链定寸修齿工序，也可对接后道的拉链切断、下止注塑工序，组成完整的金属拉链自动化生产线，也可作为独立工位单独使用，适配中小批量的拉链订单生产。

　　设备的穿头力度可通过凸轮的行程调整做适配，针对不同厚度的金属拉头和链牙，调整凸轮的偏心量即可改变穿入时的推力，避免推力过大导致拉头变形、链牙崩齿，也不会因为推力过小出现穿头不到位的次品。设备的出料位置设置了简易的导料槽，完成穿头和点位的拉链带可顺着导料槽滑落到接料筐内，不需要人工额外取料，减少操作人员的动作幅度。针对金属拉链生产中常见的拉头卡料问题，振动盘的出料口设置了料满停机传感器，当导槽内的拉头堆积到设定位置时，振动盘会自动停止振动，避免过多拉头挤压导致卡料，卡料时设备会自动停机并触发提示，操作人员仅需拨开卡滞的拉头即可重启设备，故障排除时间不超过10秒。整套结构的易损件主要是导向轮和穿头推块，都采用标准件设计，更换时不需要做额外的加工调整，设备日常维护仅需定期给凸轮连杆部位加注润滑脂，检查同步带的张紧度即可，维护成本较低。
