多款滚筒链条顶升移栽输送线结构设计

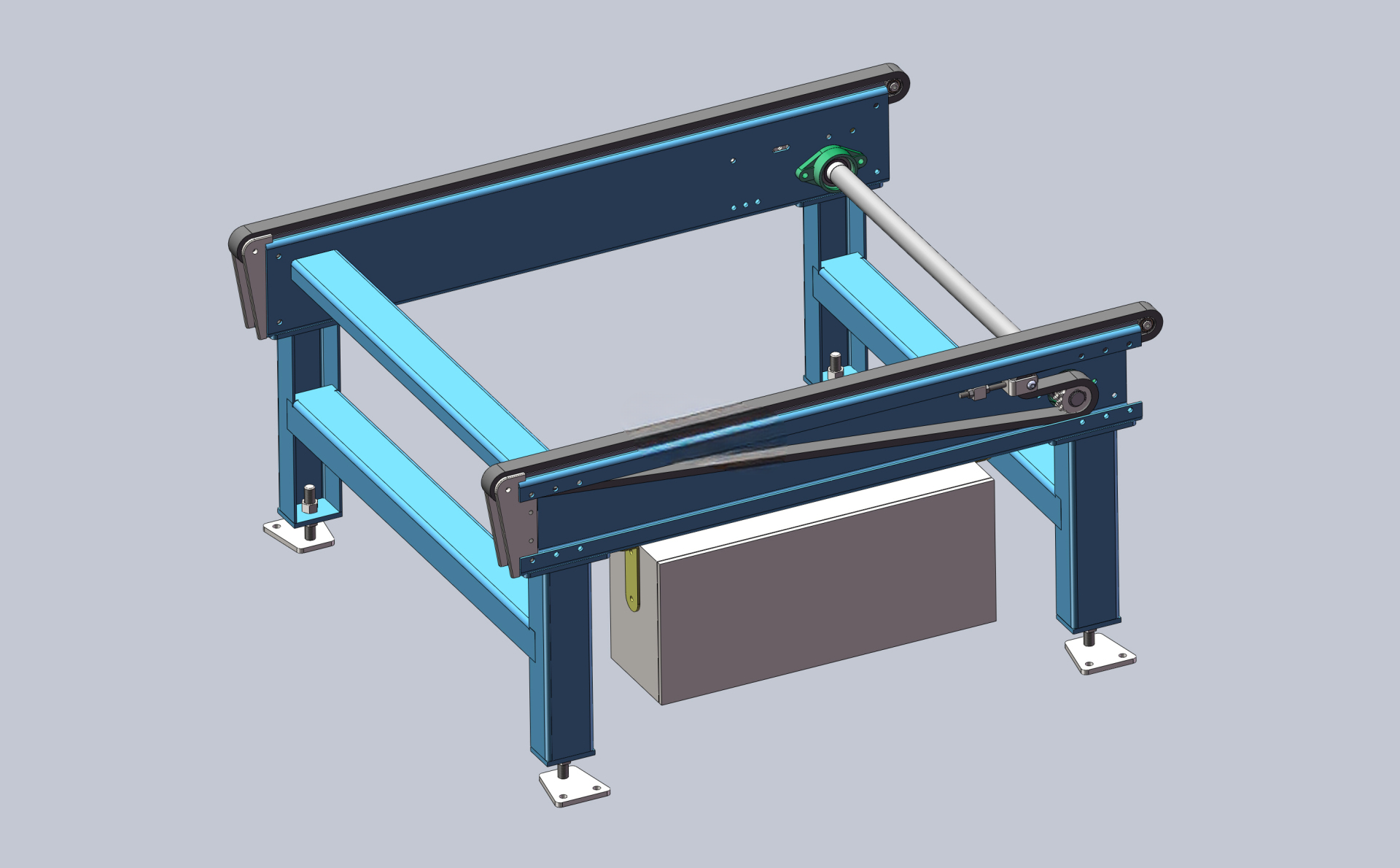

　　在离散制造的车间物流布局里，十字交叉的输送节点一直是产线规划的核心难点——主输送线持续流转的托盘、工装板，需要在不打断主线节拍的前提下，完成90度方向的分流、合流或者转线作业，这类场景下，顶升移栽机构就是衔接不同流向输送段的核心功能单元。这套结构采用链条牵引承载的设计逻辑，没有选用传统的皮带顶升结构，核心考量是链条承载能力更强，对带一定重量的工装托盘、加工件的适配性更好，日常运行中耐磨损、抗疲劳的表现更适配长时间连续运转的产线需求，不会因为长期承载出现皮带打滑、蠕变伸长的问题，后期维护只需要定期检查链条张紧度、加注润滑脂即可，运维门槛更低。

　　整套设备的驱动逻辑拆分清晰，水平输送的动力由常规减速电机提供，通过链传动将动力传递到各段滚筒轴，保证主线、支线的滚筒输送速度匹配，不会出现托盘在输送段卡滞、打滑的情况；顶升动作采用气缸作为执行元件，相比电动推杆或者凸轮顶升结构，气缸的动作响应速度更快，顶升行程的一致性更容易控制，配合到位检测传感器可以精准控制顶升高度，刚好将托盘抬离滚筒面之后，移栽链条再启动运行，避免托盘和滚筒表面产生滑动摩擦，既保护托盘底面的接触面，也减少不必要的运行阻力。控制逻辑上做了简化处理，不需要复杂的多轴联动控制，只需要通过常规的IO信号交互，就可以和前后段输送线完成信号握手，接收到上游的托盘到位信号后，先完成阻挡定位，再执行顶升、移栽、下降、复位的动作循环，对于集成商来说，不管是接入PLC总控还是单独做段控，都不需要额外做复杂的程序开发，适配性很强。

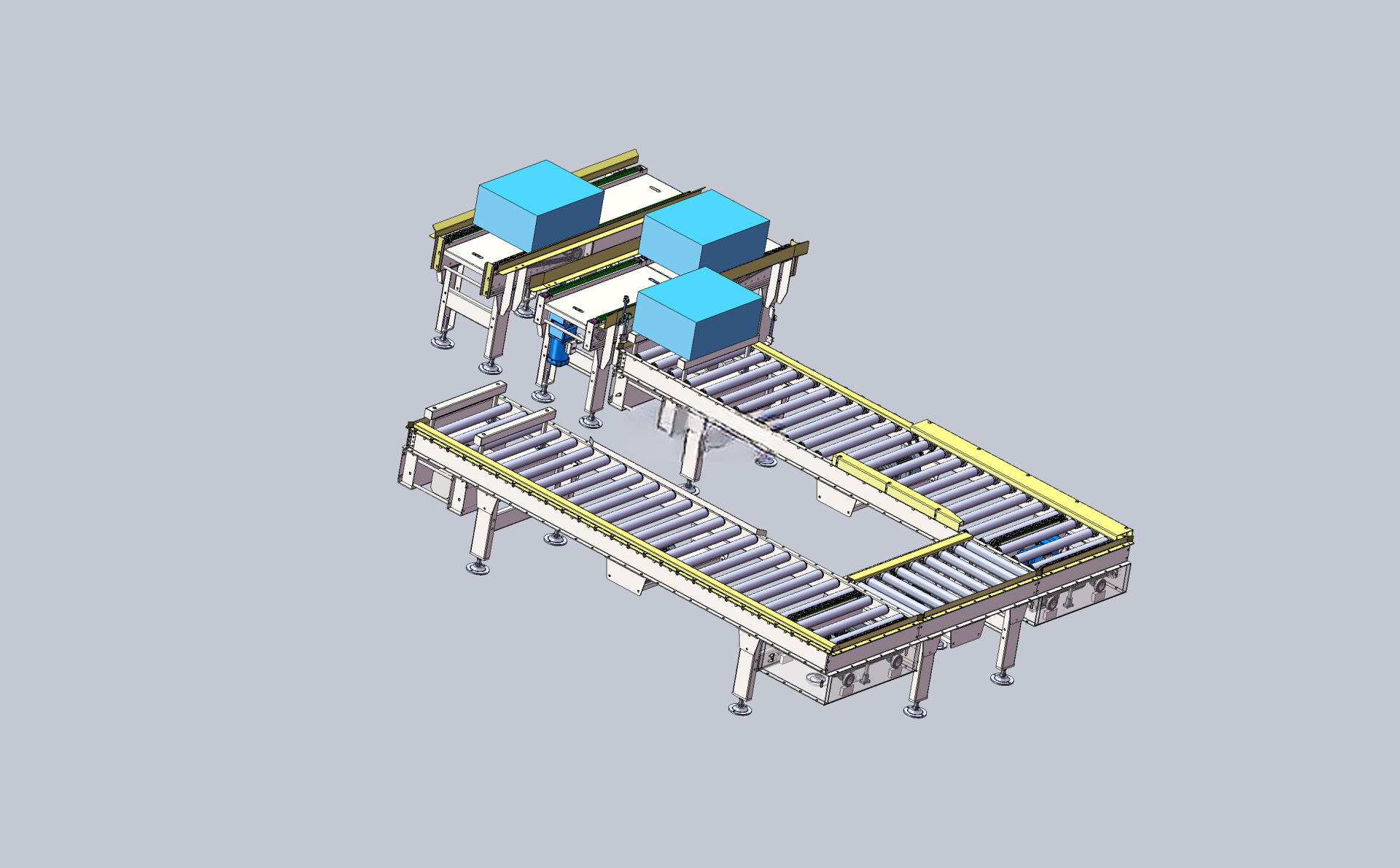

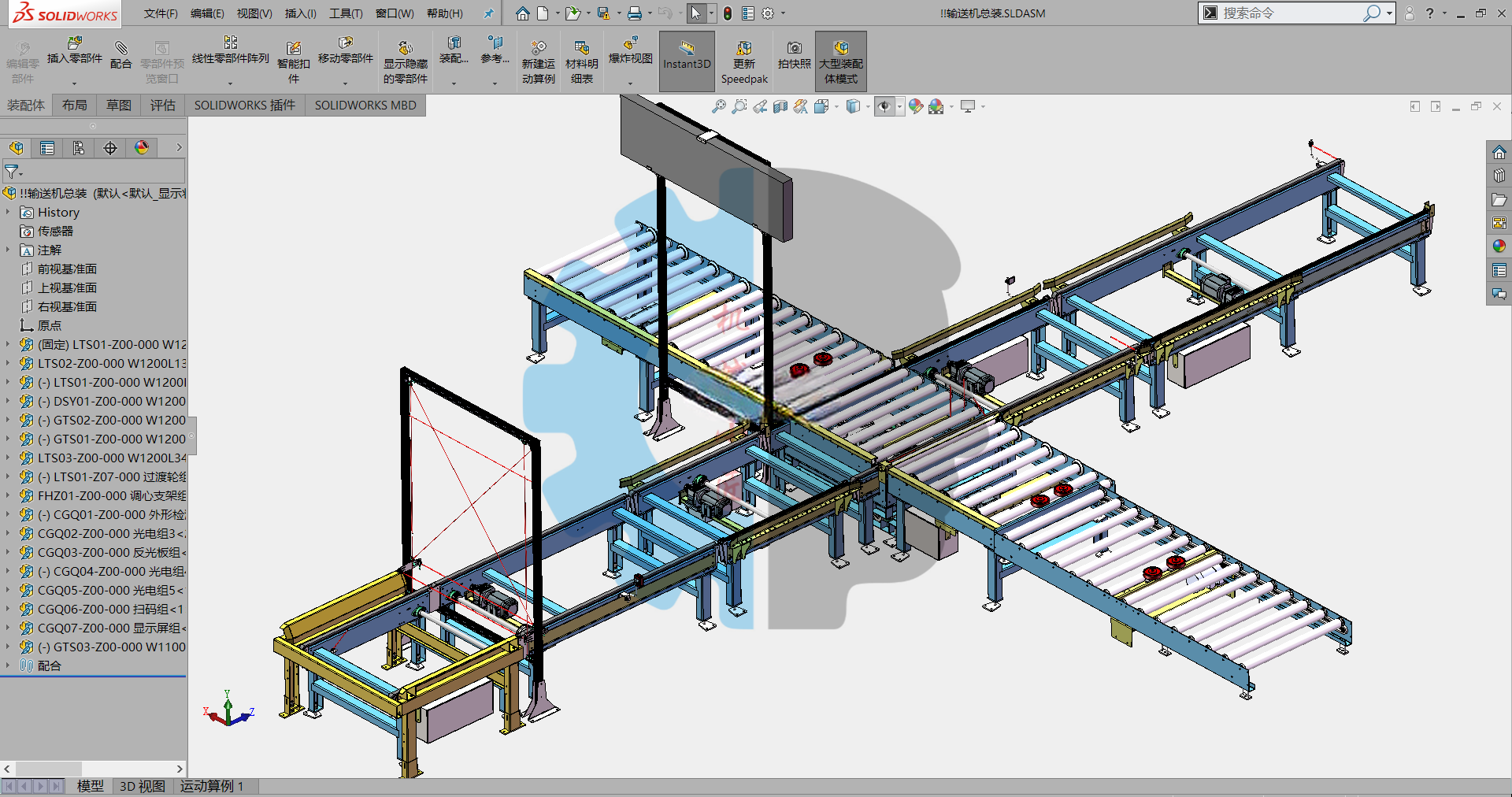

　　从安装边界来看，这套结构的支腿采用可调脚杯设计，安装时可以根据现场地面的平整度调整整体高度，保证各段输送面的水平度误差控制在允许范围内，支腿的横向、纵向都加了斜撑加固，避免长时间运行出现结构晃动；十字交叉的位置做了结构避让设计，顶升机构的安装框架嵌入到滚筒输送段的间隙里，不会额外占用过多的竖向空间，整体设备的顶面高度和常规滚筒线保持一致，不需要对前后对接的输送段做额外的高度调整，现场安装时只需要对接好固定螺栓、接通气源和动力线就可以完成调试。结构设计上预留了多组安装位，可以根据实际的产线节拍需求，调整移栽链条的运行速度，也可以根据托盘的尺寸大小，调整顶升承载面的支撑间距，不管是小尺寸的加工件托盘，还是大尺寸的成品周转托盘，都可以通过调整支撑位置获得稳定的顶升支撑，不会出现顶升偏载、托盘倾斜掉落的问题。

　　实际应用中，这类结构多布置在装配线的检测工位分流、包装线的不同规格产品分道、加工线的工序转序节点，比如家电装配线里，完成组装的产品需要分流到不同的包装工位，或者机加工产线里，完成上一工序加工的工件需要转送到平行的下工序输送段，都可以通过这套顶升移栽结构完成转移动作，不需要人工干预转线，整个动作循环可以控制在数秒内完成，不会拖慢整条产线的运行节拍。设计过程中对各运动部件的干涉做了全行程校验，顶升的上下极限位置、移栽链条的前后运行极限都做了机械硬限位，避免传感器失效时出现机构超程碰撞的问题，所有的传动部件都预留了维护操作空间，后期更换链条、调整气缸行程的时候不需要大范围拆解主体框架，减少停机维护的时间。不同结构版本的设计可以适配不同的负载等级，从轻载的轻工产品输送到中载的工业零部件输送，都可以找到对应的结构配置，不需要重新做整体的结构设计，只需要对应调整气缸规格、链条型号、电机功率就可以满足需求，对于做产线规划的工程师来说，可以直接基于这套结构做适配性调整，大幅缩短非标设计的周期。
