SMT产线可调宽度移栽接驳输送台

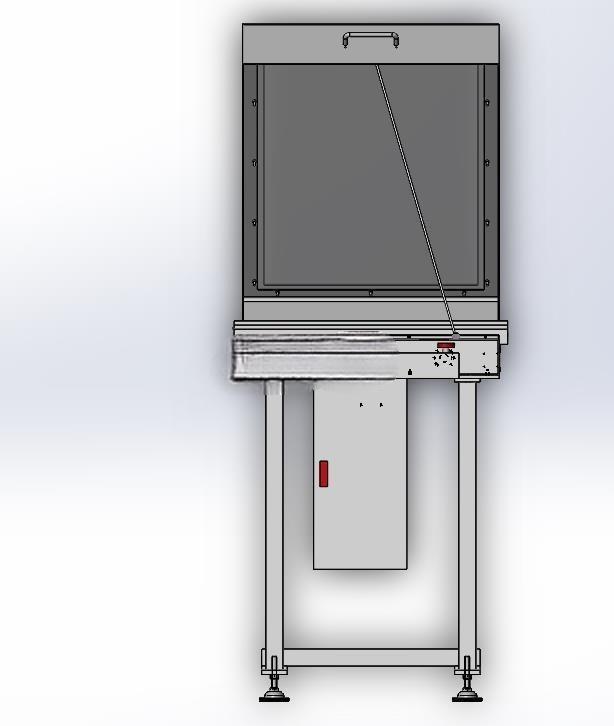

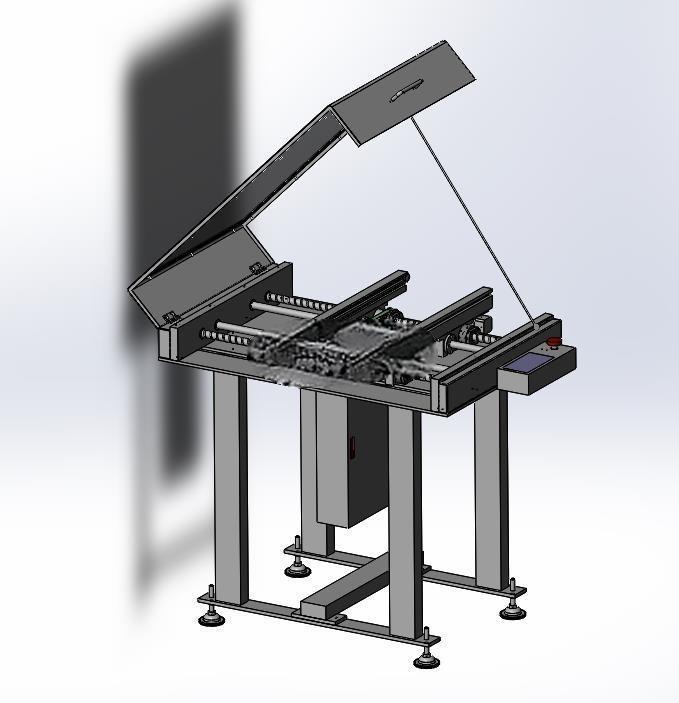

　　在电子制造SMT车间的产线布局里，不同工艺段设备之间的衔接一直是影响整线稼动率的关键环节，这款移栽接驳台正是针对这类场景开发的过渡输送单元，主要承担电路板、小型薄板类工件在贴片机、回流焊、AOI检测等设备之间的转接输送任务，解决不同设备进出板高度差、工位间距不匹配、工件转向输送的实际问题。从结构设计来看，设备整体采用立式支撑框架搭配水平输送主体的布局，三根立式方管支撑腿均匀分布在输送段下方，底部配置可调脚杯，可在安装时根据现场地面平整度调整整体水平度，同时适配对接设备的进出板高度，支撑腿与输送主梁之间采用螺栓锁紧连接，既保证整体结构刚性，也方便后期拆解转运。

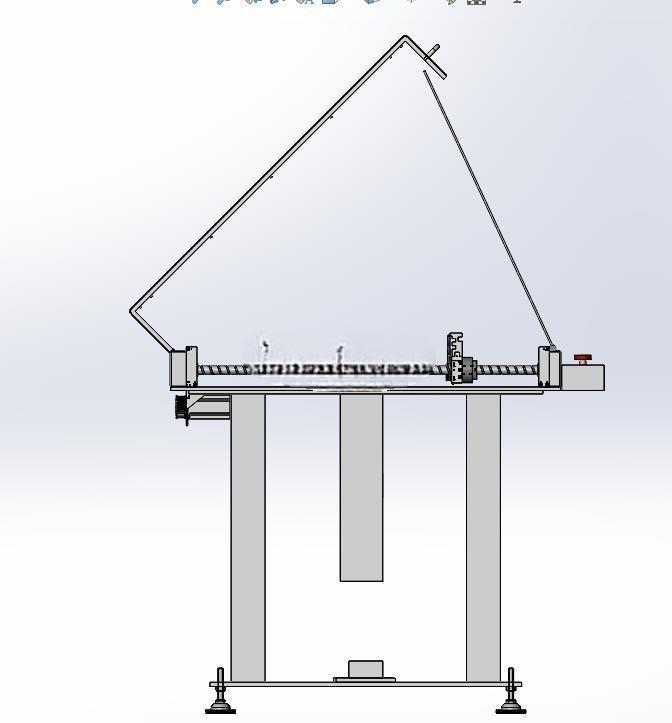

　　输送段的核心是平行布置的双皮带输送机构，区别于固定宽度的常规接驳台，这款设备的两侧皮带安装座可沿主梁上的线性导轨横向滑移，通过中间的调节机构可实现皮带间距的无级调整，调整范围覆盖常规SMT产线从最小尺寸电路板到最大幅面小型板件的输送需求，调整到位后通过锁紧手柄固定位置，无需更换任何配件即可快速适配不同规格的工件，大幅减少产线换型的调整时间。输送段上方配置的三角形护罩框架，一方面可在工件输送过程中起到防护作用，避免外部杂物掉落卡滞皮带或刮伤工件表面，另一方面也可作为感应开关、挡停机构的安装载体，在需要工件定位的工位可直接在护罩横梁上加装光电传感器、阻挡气缸，无需额外搭建安装支架。

　　设备的驱动单元布置在输送段的一端，采用减速电机搭配同步带轮驱动双皮带同步运转，保证两侧皮带线速度一致，避免工件在输送过程中出现偏斜、卡板的问题，驱动侧的安装座预留了转速调节的安装空间，可根据前后设备的生产节拍调整输送速度，匹配整线的生产节奏。从安装边界来看，设备整体占地宽度随皮带宽度调整范围变化，最小适配宽度可满足窄板输送需求，最大调整宽度可覆盖常规SMT产线的最大板幅，整体高度可通过底部脚杯在一定范围内微调，支撑腿的安装孔位采用长圆孔设计，允许安装时在小范围内调整前后位置，降低现场安装的对位难度。

　　在实际使用场景中，这款接驳台不仅可用于平行工位之间的直线输送对接，也可根据产线布局搭配转向机构实现工件的90度转向输送，适配L型、U型等不同布局的SMT产线，输送面的高度设计兼容主流SMT设备的标准进出板高度，无需额外配置过渡桥接板即可直接对接。结构设计上充分考虑了SMT车间的防静电需求，皮带采用防静电材质，整体框架预留防静电接地端子，可直接接入车间防静电接地系统，避免输送过程中静电损坏电路板上的精密电子元器件。设备的维护设计也贴合产线实际使用需求，皮带张紧机构布置在输送段的端部，无需拆解主体框架即可快速调整皮带张紧度、更换磨损皮带，所有转动部位均采用免维护轴承，减少日常维护的工作量。主梁采用标准铝型材搭建，后期如果需要拓展功能，比如加装扫码枪、除尘机构、冷却风扇，可直接利用型材槽位安装附件，无需对主体结构进行打孔焊接改造，适配不同产线的个性化改造需求。
