汽车尾翼自动组装生产线结构设计

　　这套汽车尾翼组装线，是面向汽车外饰件量产场景开发的专用生产设备，主要适配乘用车尾翼部件的批量装配作业，在汽车零部件配套厂的外饰件生产车间中，这类设备通常布置在尾翼注塑成型工序之后、成品检测包装工序之前，承担尾翼从散件到总成的核心装配流程，替代传统人工作业模式，解决人工装配一致性差、效率波动大、贴合压力不稳定导致的脱胶风险等实际生产痛点。

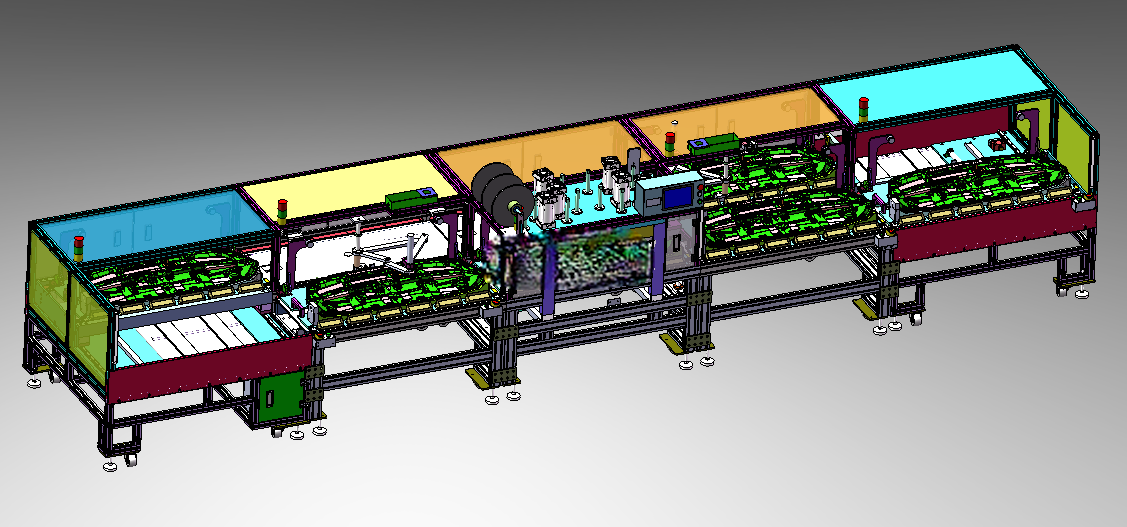

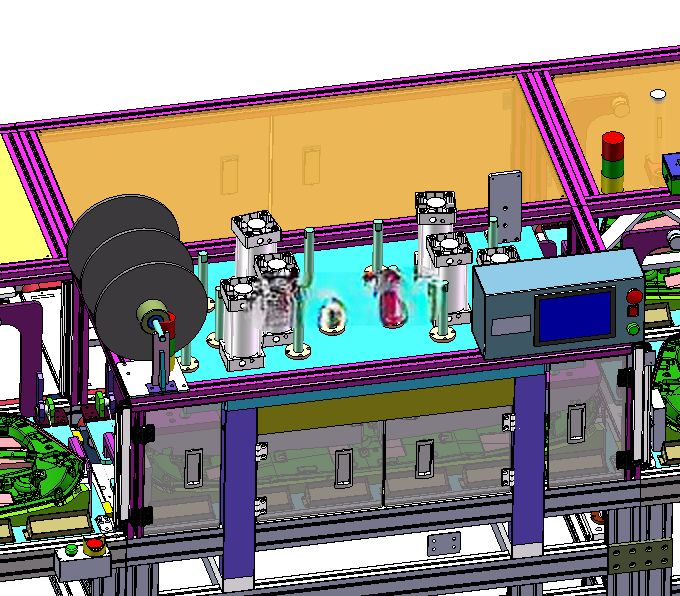

　　从功能布局来看，整条线整合了多道核心装配工序，首先是双面胶自动贴附工位，该工位配置了卷料上料机构，可实现双面胶卷料的自动放卷、定长裁切、定位贴合，贴胶头采用浮动压合结构，能够适配尾翼曲面的弧度变化，保证胶层与工件表面完全贴合，无气泡、无褶皱，避免人工贴胶时常出现的偏移、胶层拉伸变形问题。贴胶完成后工件随载具流转至保压工位，该工位设置了多组可调式压头，可根据尾翼不同区域的压合需求调整压头位置与压合压力，压合过程采用恒压控制，保压时长可根据胶层固化特性灵活设置，保证胶层充分浸润粘接面，提升粘接强度，避免后期车辆使用过程中尾翼出现脱胶、翘起的质量问题。保压工序完成后，工件进入自动打螺丝工位，该工位配置了多轴锁付机构，可同时完成尾翼多个安装点位的螺丝锁付作业，锁付过程带扭矩实时反馈，可识别浮锁、滑牙等锁付不良，自动标记不良品，避免不合格件流入下道工序。

　　设备的主体框架采用工业铝型材搭建，兼顾结构强度与拆装调整的便利性，设备台面高度按照人体工程学设计，方便操作人员进行上下料、异常处理等作业，线体两侧设置了安全防护栏与安全光栅，人员进入作业区域时设备会自动暂停运行，保障生产作业安全。线体的载具采用定位销+仿形支撑的结构设计，可精准适配对应型号尾翼的定位需求，载具流转采用倍速链输送结构，输送速度可根据生产节拍灵活调整，各工位之间设置阻挡定位机构，保证载具在每个作业工位都能精准停靠，定位精度满足装配作业要求。

　　从设计思路层面，这套设备在开发阶段充分考虑了汽车零部件生产的换型需求，各工位的执行机构都预留了足够的调整行程，压头、锁付轴、贴胶头的安装位置都设计了可调式安装座，当生产同系列不同型号的尾翼产品时，只需要更换仿形载具，调整各执行机构的位置参数即可快速完成换型，不需要对设备主体结构进行大规模改动，能够适配汽车零部件行业多品种、中小批量的柔性生产需求。设备的电控系统布置在机身下部的独立电控柜内，各工位的传感器、执行元件线路都采用拖链规整布线，方便后期维护检修，操作面板设置在线体端部的人机交互界面，操作人员可通过界面快速切换生产参数、查看设备运行状态、排查故障点位。

　　在安装边界方面，这套设备的整体占地尺寸适配常规标准厂房的车间布局，不需要对厂房地面做特殊处理，只需要平整硬化地面即可完成安装，设备的气源、电源接口都设置在设备侧部的统一接口区，方便车间管线对接，线体的进出料端预留了足够的操作空间，可对接前端注塑工序的出料输送线与后端的检测包装线，实现整线自动化流转，不需要额外的中转搬运作业。设备的各功能模块采用模块化设计思路，贴胶模块、保压模块、锁付模块都可独立拆装，后期如果需要新增装配工序，可直接在线体上扩展对应工位，不需要重新设计整条线体，能够降低产线升级改造成本。

　　在实际生产应用中，这类自动组装线的作业效率远高于人工作业模式，单班产能可满足多数汽车零部件厂的配套产能需求，同时装配一致性大幅提升，可有效降低尾翼总成的不良率，减少人工成本投入，对于汽车外饰件生产企业的产线升级改造有较高的参考价值，其结构设计思路也可复用到其他汽车外饰件比如扰流板、车门饰条、保险杠饰条等产品的自动装配设备开发中。
