钢棒自动上料转运锻压配套设备

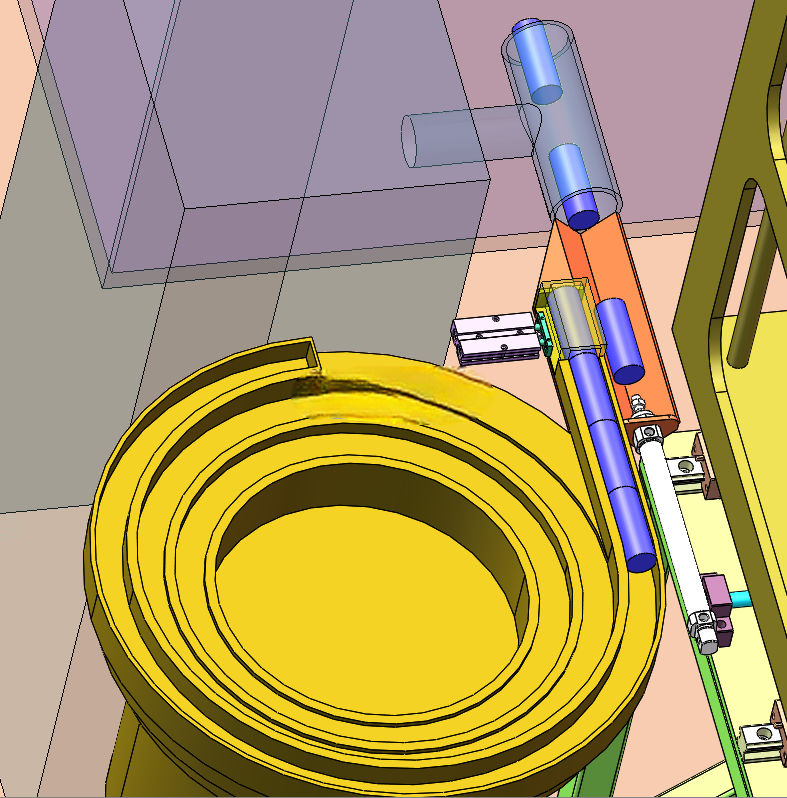

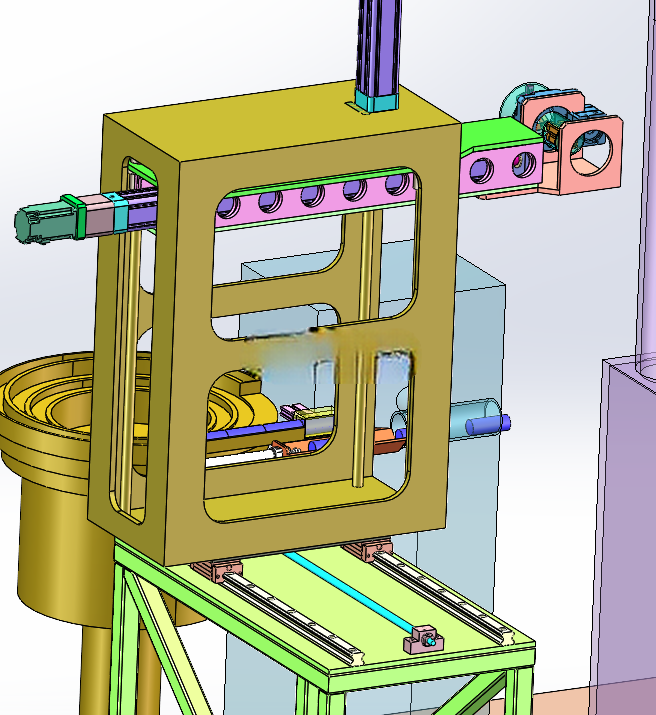

　　设备的核心进料整列单元采用振动盘结构，针对钢棒的圆柱外形设计了螺旋定向料道，料道的宽度、挡边高度完全适配对应规格钢棒的外径范围，可将料仓内无序堆放的钢棒逐步整理为轴线平行、朝向一致的有序排列状态，整列过程中通过料道末端的分料挡块实现单支分离，避免多支钢棒同时进入进料通道造成卡滞，分料后的钢棒沿倾斜料道滑入待料工位，等待进料机构推送进入高频炉的加热腔。针对加热完成后高温钢棒的转运需求，设备配置了非标四轴伸缩机械手作为转运执行端，该机械手的运动轴配置完全覆盖钢棒从高频炉出料口到锻压工位的位移需求：X、Y、Z三个直线轴采用线性导轨搭配伺服驱动的结构，可实现空间内三个方向的精准平移，末端旋转轴可带动夹爪完成X轴方向的角度偏转，适配锻压工位对坯料放置角度的要求，机械手的伸缩臂结构采用嵌套式设计，在保证足够行程覆盖加热炉与锻压机间距的前提下，尽可能缩小设备待机状态下的横向占用空间，避免与周边的加热炉管路、锻压机防护结构产生干涉。在金属锻压加工的产线布局中，钢棒类坯料的上料环节一直是制约产线节拍、降低人工操作风险的关键节点，这套钢棒自动上料设备正是针对长径比适中的圆柱钢棒坯料，匹配高频感应加热炉与锻压主机的进料节拍开发的专用配套单元，可直接嵌入现有锻压产线的进料端，替代传统人工持料送进、手动分料的作业模式，从根源上避免高温坯料近距离操作的烫伤风险，同时将上料节拍稳定控制在主机加工的匹配区间，消除人工送料的节拍波动与坯料定位偏差问题。

　　设备的进料机构采用顶出式结构，当待料工位的钢棒到位后，顶料气缸动作将钢棒平稳推入高频炉的进料导轨，待钢棒加热到指定锻压温度后，炉口的定位挡块打开，机械手夹爪移动至炉口位置夹持加热完成的钢棒，通过多轴联动将钢棒转运至锻压机的下模工位，放置到位后夹爪松开、机械手快速退回安全位置，等待下一次取料循环，整套动作的逻辑通过传感器触发实现闭环控制，每个工位都设置了到位检测开关，一旦出现钢棒卡滞、夹爪未抓料的异常情况，设备会立即暂停并触发报警，避免出现撞机、坯料掉落的问题。

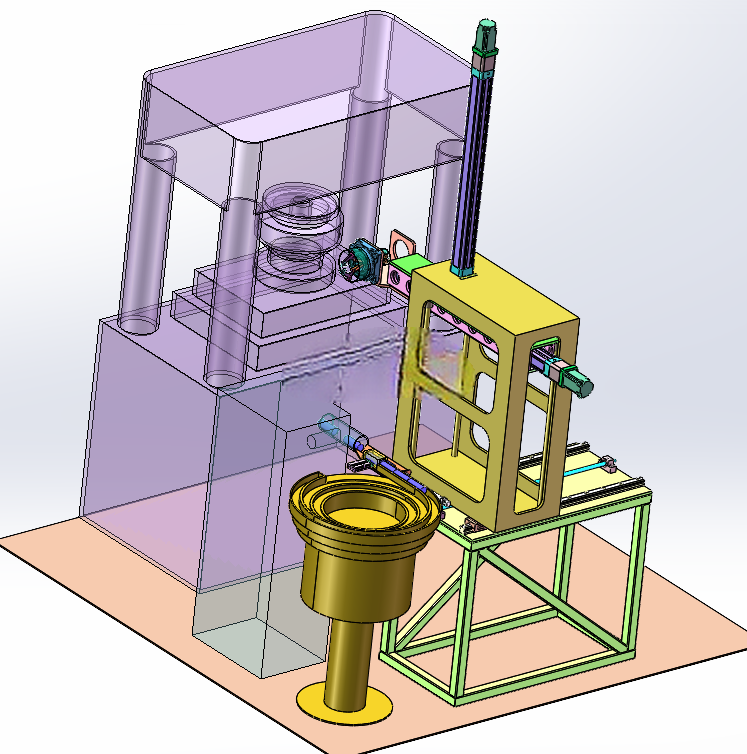

　　从安装边界来看，设备的振动盘单元采用独立底座安装，底座设置了可调式地脚螺栓，可根据现场地面的平整度调整整机组的水平度，避免振动盘工作过程中出现偏载、异响的问题，振动盘的料仓容量可根据产线的连续运行时长需求选配，常规配置下可满足单班2小时左右的连续上料需求，减少人工补料的频次；机械手单元的安装基座直接与地面预埋的膨胀螺栓固定，基座的安装平面与锻压机工作台面的高度差控制在指定范围内，保证机械手的运动行程完全覆盖两个工位的位置，设备的整体横向安装宽度控制在2.2米以内，纵向深度不超过1.8米，可适配大部分中小型锻压车间的现有产线间距，不需要对原有车间布局做大规模改造即可完成对接。

　　在设计细节上，所有与高温钢棒接触的料道、夹爪部位都采用了耐热合金钢材质，表面做了氮化处理提升高温下的耐磨性能，避免长期接触高温坯料出现变形、磨损过快的问题；设备的传动部位都设置了可快速拆卸的防护盖板，日常维护时不需要拆解整体机架即可完成导轨润滑、皮带松紧调整的操作；气路管线采用拖链收纳布置，所有管线的弯曲半径都满足气动软管的最小弯曲要求，避免机械手往复运动过程中出现管线磨损、漏气的问题。整套设备的动作逻辑完全匹配锻压加工的工艺节奏，既可以作为独立单元单独运行，也可以通过通讯接口与加热炉、锻压机的控制系统联动，实现整线的全自动运行，在中小规格钢棒类零件的热锻加工场景中，可有效降低一线操作人员的劳动强度，稳定产线的加工节拍，减少因人工操作失误造成的坯料报废、设备故障问题。
