3015幅面单平台数控光纤激光切割机

　　这款设备针对中小批量钣金加工场景设计，常见于五金制品加工厂、机箱机柜生产车间、广告标识制作工坊、农机配件加工点等场景，主要承担碳钢板、不锈钢板、镀锌板、薄铝板等常见金属板材的异形轮廓切割、开孔、切边工序，替代传统的剪板下料、冲床冲孔、铣削修边等多工序串联的加工模式，单台设备即可完成从整板到成型坯件的全流程下料作业，减少工序间的工件转运与二次装夹损耗，尤其适配多品种小批量的柔性生产需求，无需制作专用模具，导入切割路径程序即可快速切换加工任务。

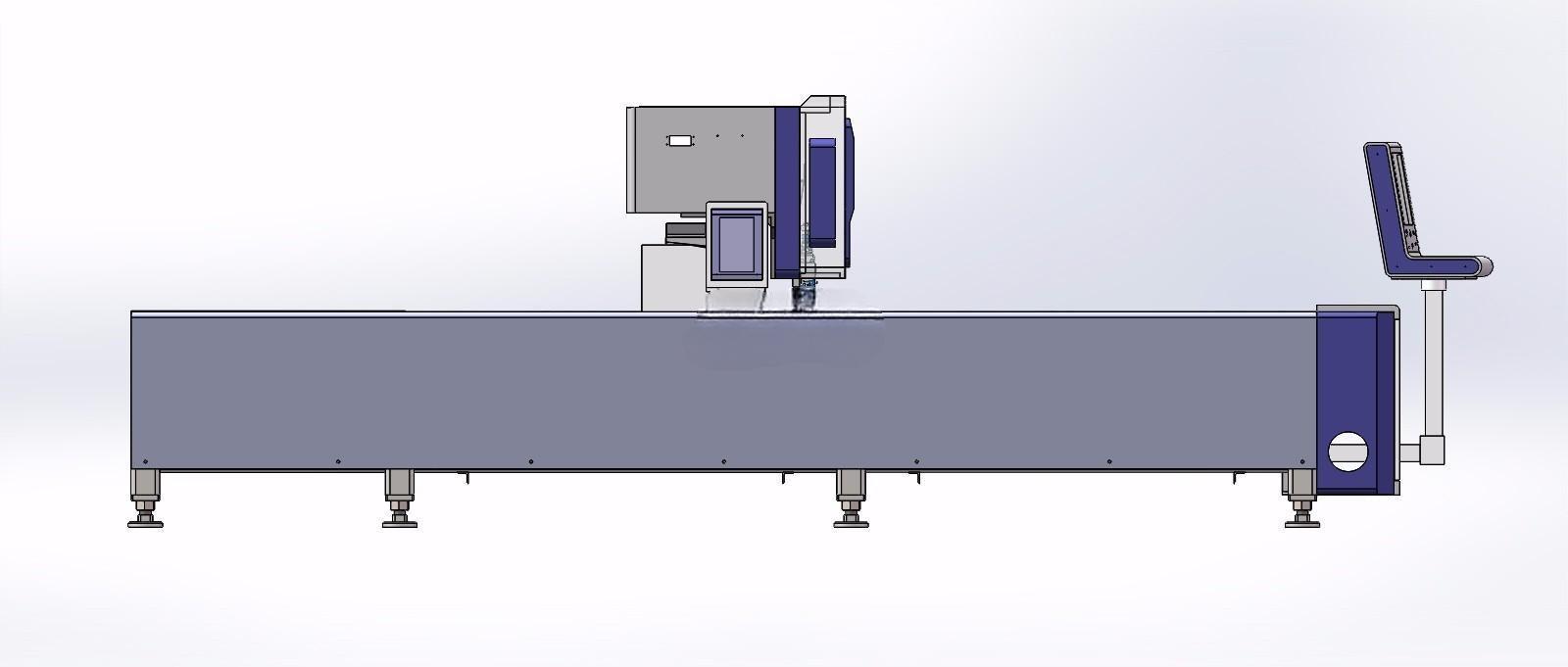

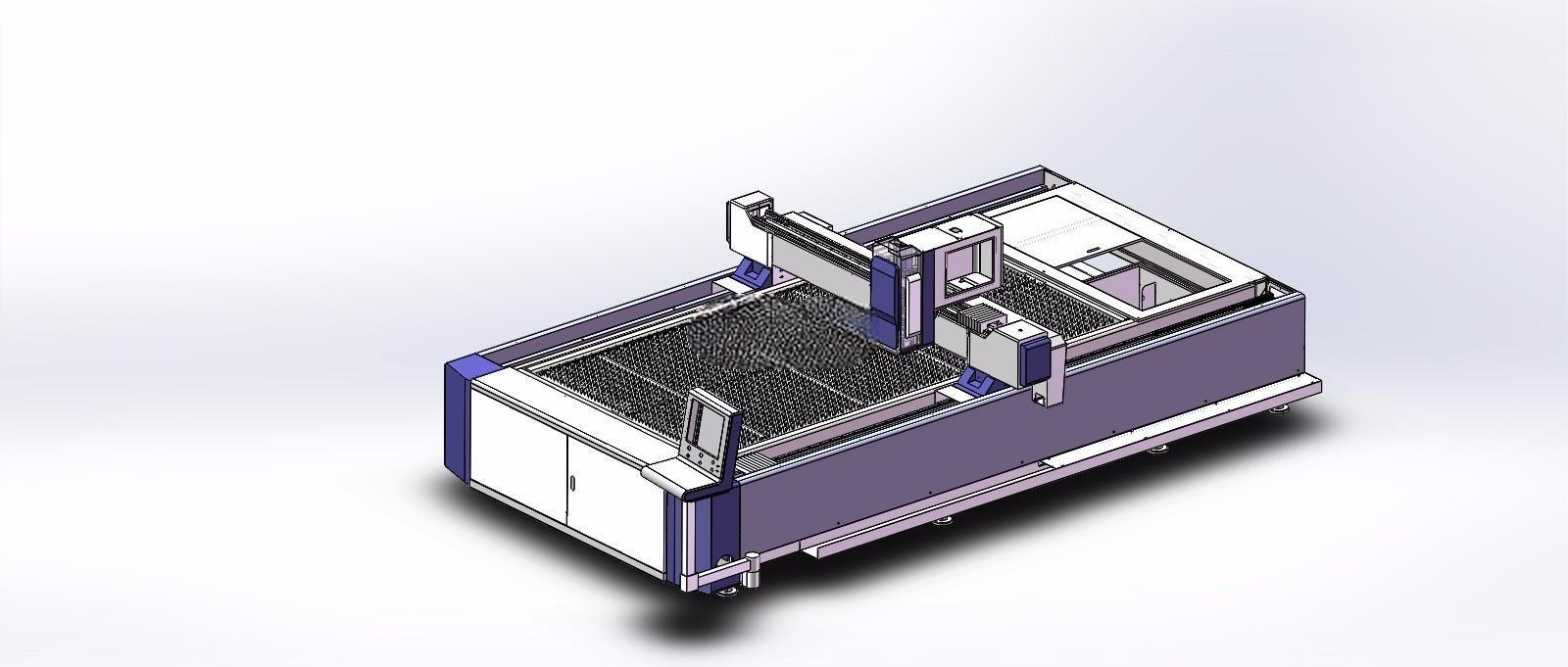

　　从结构设计逻辑来看，整机采用床身+移动龙门的经典布局，长条形焊接床身作为整机承载基础，内部布置多道加强筋板，经过去应力退火处理后再进行导轨安装面的精加工，避免长期使用后的床身变形影响运动精度。床身底部配置可调式支撑脚杯，安装时可通过调整脚杯高度将床身调至水平状态，无需额外浇筑专用设备基础，普通硬化车间地面即可满足安装要求，设备安装边界需预留不小于幅面宽度1.5倍的操作与维护空间，床身侧方预留抽风除尘接口，可对接车间集中除尘系统，切割过程中产生的烟尘可通过床身内部的抽风通道及时排出，改善作业区域环境。

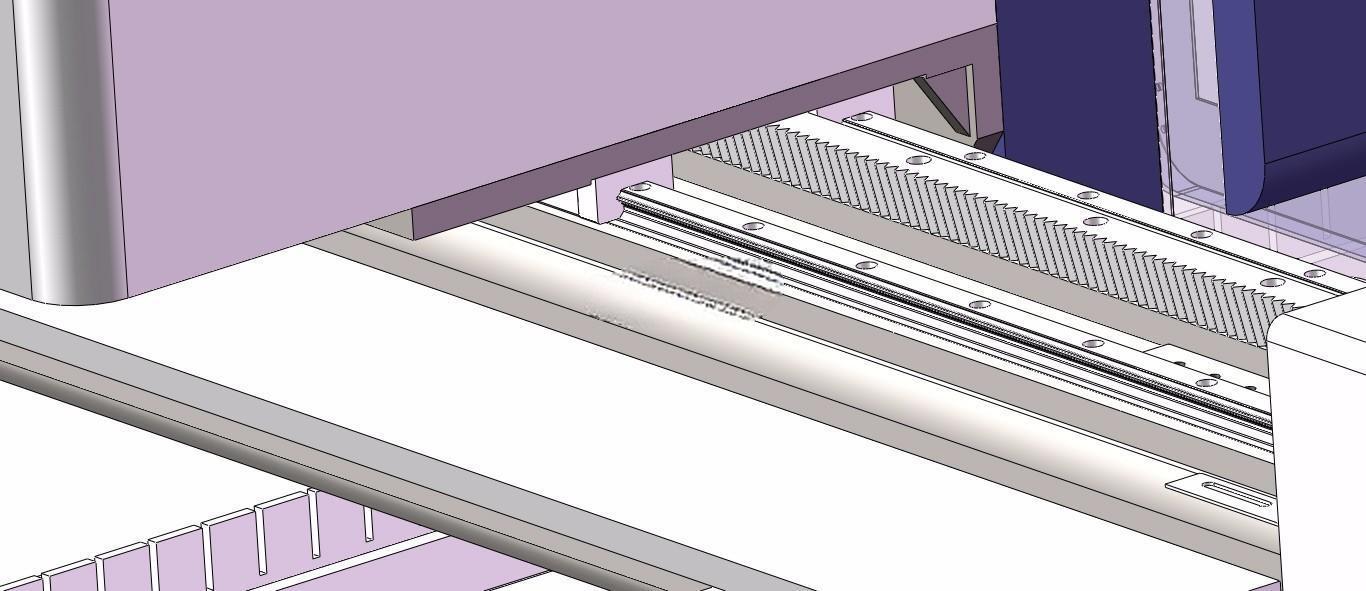

　　运动传动部分采用X、Y轴分离驱动的设计思路，X轴沿床身长度方向布置，双斜齿轮齿条配合直线导轨导向，由伺服电机经减速机输出动力，保证长行程运动下的传动刚性与动态响应速度；Y轴搭载于龙门横梁上，同样采用齿轮齿条传动结构，单伺服电机驱动切割头沿横梁横向移动，两轴的伺服电机均选用850W规格，配合高刚性减速机可实现0.03mm的重复定位精度，满足薄板高精度切割、厚板稳定穿孔的工艺要求。切割头安装于Y轴滑座上，配套自动调高机构，可实时感应切割嘴与板材表面的距离，在板材存在小幅平面度误差时自动调整Z轴高度，保证切割焦点位置稳定，避免撞嘴或切割断面质量不均的问题。

　　设备配套独立的悬臂式操作站，布置于床身出料端侧方，操作面板高度适配站立操作的人机工程要求，操作人员可在上下料位置就近完成程序调用、参数调整、加工启停等操作，无需往返于控制柜与设备工位之间。床身上方布置钣金外防护罩，将运动传动部件与加工区域做物理隔离，避免切割过程中的火花飞溅伤及操作人员，同时阻挡加工区域的强光外泄，防护罩上预留观察窗口，采用防激光辐射的深色有机玻璃，可在加工过程中直观观察切割状态。床身侧方安装托料架与取料箱，切割完成的小型工件可通过落料槽滑入取料箱，大幅件可直接在托料架上完成取件整理，减少操作人员弯腰取件的劳动强度。排风系统沿床身长度方向分段布置，对应不同加工位置可开启对应区段的抽风阀门，在保证烟尘收集效率的同时降低除尘系统的风量损耗。

　　整套结构设计充分考虑了日常维护的便捷性，导轨、齿条等传动部件均布置于防护罩内侧，可通过预留的维护窗口定期加注润滑脂、清理表面积尘；电气控制柜布置于床身端部，柜内预留充足的布线与元件安装空间，强电、弱电线路分槽布置，减少信号干扰，各轴的限位开关、原点传感器均采用外置式安装，损坏后可快速更换无需拆解大型结构件。整机的结构拆分逻辑清晰，床身、龙门、操作站、外罩等大部件均采用螺栓连接的拼装结构，方便运输时拆分进场，对于车间进门宽度有限的加工场地，可拆分后进场再完成组装调试，降低设备进场的施工难度。
