可调宽度木工板材切割台锯结构设计

　　这款木工台锯的结构设计完全围绕中小批量板材开料的实际作业场景展开，适配家具厂备料车间、小型木工作坊、装修现场板材裁切等多类使用场景，可完成实木板、密度板、多层胶合板等常见木质板材的定宽裁切作业，切割板材宽度覆盖500mm到800mm区间，能满足绝大多数常规家具构件、装修基层板材的裁切尺寸需求。从结构组成来看，整套设备由机架、驱动电机、圆锯片、皮带传动副、转轴组件、带座轴承、可调式定位挡板几个核心模块构成，没有冗余的复杂结构，后期维护、易损件更换的门槛极低，非常适合非专精设备维护的一线木工操作人员使用。

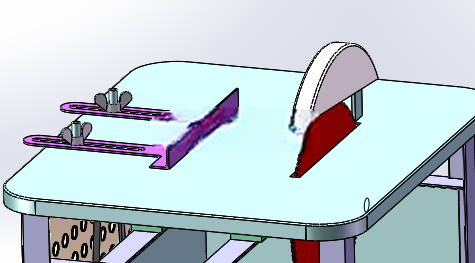

　　设计过程中优先考虑了作业时的进料稳定性，工作台面采用圆角过渡的平整台面设计，避免板材推送过程中出现卡滞、刮料的问题，台面上的锯片伸出高度适配常规18mm-50mm厚度的板材裁切需求，锯片后侧设置的弧形护罩可在非切割区域遮挡锯齿，降低作业过程中误触锯齿、木屑飞溅伤人的风险。可调挡板采用双滑杆锁紧结构，挡板通过两个带蝶形锁紧手柄的滑块固定在台面的平行滑槽内，调整裁切宽度时只需松开两个蝶形手柄，沿滑槽滑动挡板至对应刻度位置后锁紧即可，无需额外工具即可快速完成宽度调整，双滑块的固定方式可避免单支点固定带来的挡板偏斜问题，保证裁切边与板材基准边的平行度，减少裁切后板材的尺寸误差。

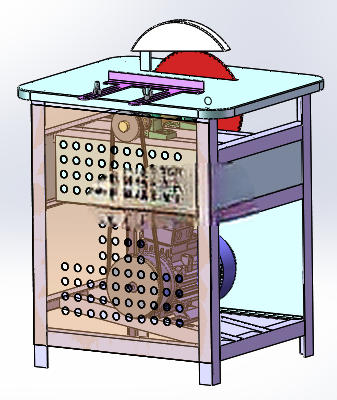

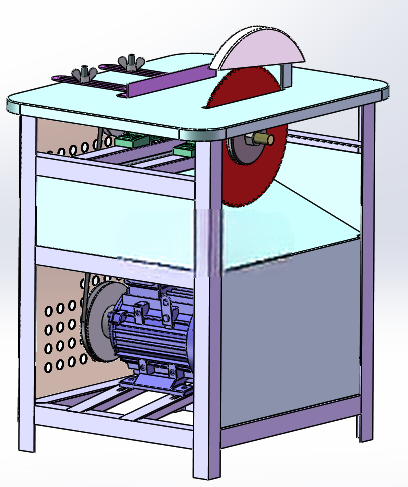

　　传动部分采用皮带减速传动的方案，电机安装在机架台面下方的安装位上，通过皮带将动力传递给锯片安装转轴，转轴两端通过带座轴承固定在机架内部的安装支架上，这种传动布局一方面可以通过皮带轮的直径匹配获得适合木材锯切的锯片线速度，避免锯片转速过高烧糊木材切面、或是转速过低导致锯切阻力过大卡锯的问题，另一方面皮带传动具备一定的过载缓冲能力，当进料速度过快导致锯切负载突增时，皮带可产生微量打滑保护电机和锯片不受刚性冲击损坏。机架部分采用框架式焊接结构，底部预留了足够的容屑空间，锯切产生的木屑可直接通过台面上的锯片缝隙落入机架下部区域，便于作业后集中清理，机架的支撑腿高度适配成年工人站立作业的舒适高度，长时间推送板材作业不易产生疲劳。

　　安装边界方面，整套设备的工作台面尺寸适配800mm宽度板材的进料需求，设备放置时只需保证台面进料侧和出料侧预留足够的板材推送空间即可，无需复杂的地基固定，放置在平整的水泥地面上即可稳定作业，设备自身重量可抵消锯切过程中产生的振动，不会出现作业时设备移位的问题。从实际使用的角度来看，这款台锯没有集成复杂的数控送料、自动压紧等附加机构，核心功能聚焦在基础的定宽锯切上，结构简单可靠，故障点少，不管是用于小型木工作坊的日常生产，还是作为大型家具生产线的辅助备料设备，或是装修施工现场的移动式裁切设备都十分适配，零部件的加工精度要求不高，普通的机加工车间即可完成全部非标零件的加工制作，装配调试也无需复杂的工装工具，按照装配关系依次将轴承座、转轴、锯片、电机、传动皮带、挡板组件安装到位后，调整锯片与挡板的平行度即可投入使用。在安全设计细节上，台面上的锯片除了上部的弧形护罩，锯片下部位于机架内部的区域也设置了挡屑结构，避免锯片高速旋转带起的木屑从机架下部四处飞溅，可调挡板的工作面做了光滑打磨处理，板材沿挡板推送时阻力小，不会刮花板材的侧边基准面，蝶形锁紧手柄的位置设置在挡板靠近操作人员的一侧，调整宽度时无需探身到台面上方即可操作，进一步提升了调整作业的便利性和安全性。
