瓶盖打码分拣生产线设备结构设计

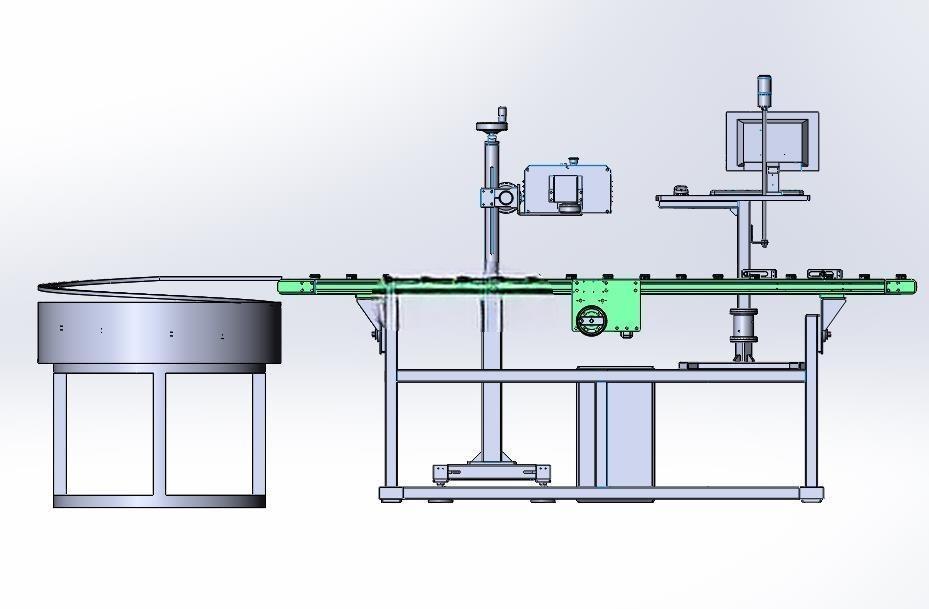

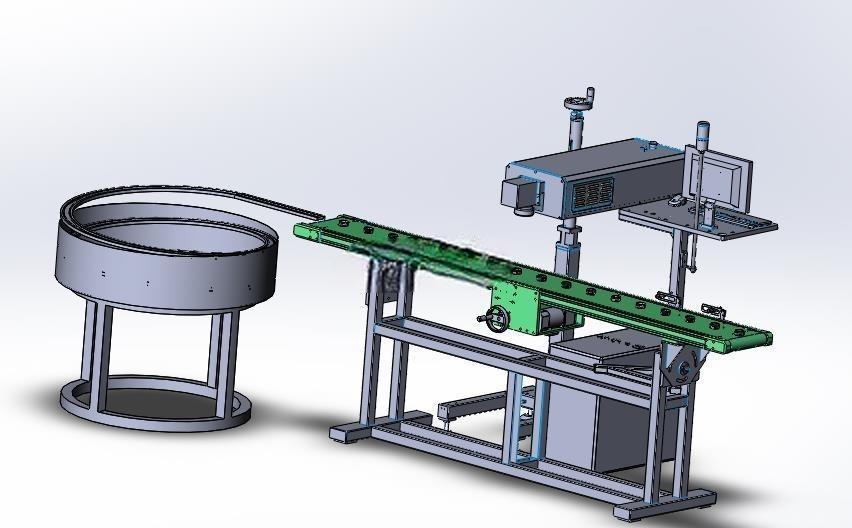

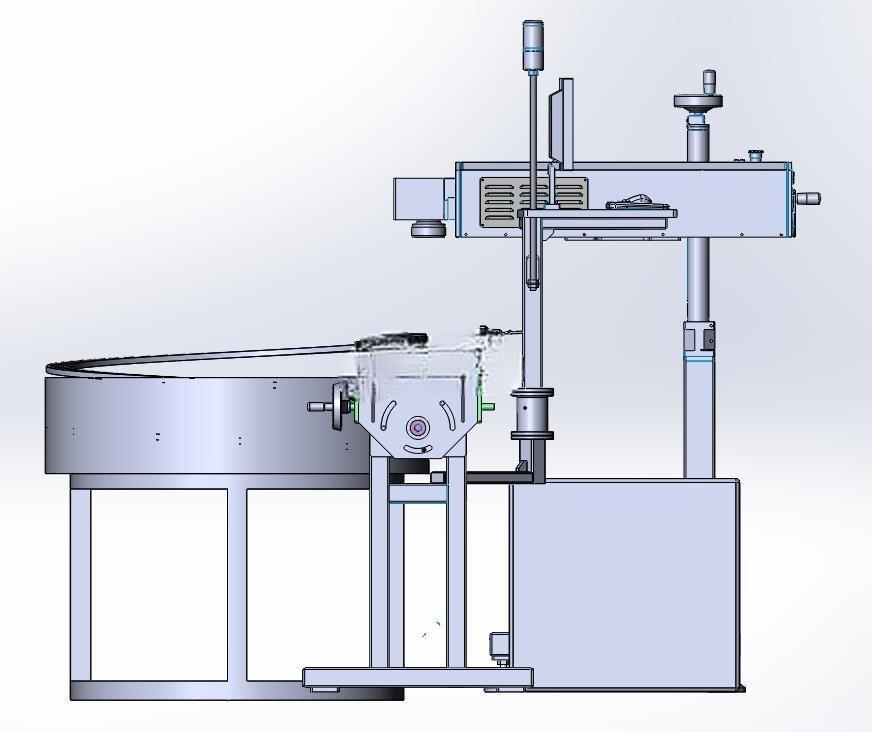

　　这套设备主要面向瓶装产品生产后端的标识赋码与不合格品剔除环节，常见于食品饮料、医药、日化行业的瓶盖配套加工工段，衔接上游瓶盖注塑成型或表面处理工序，下游直接对接瓶盖理料上线与瓶体旋盖工位，解决传统人工打码分拣效率低、错检漏检率高、标识位置一致性差的痛点。整套设备采用直线式输送搭配转盘理料的布局，左侧的离心式理料转盘负责将无序堆叠的瓶盖整理为统一朝向的单列队列，通过弧形导料槽平顺过渡到中间的直线输送段，避免瓶盖在输送过程中出现卡滞、翻转、堆叠的问题，理料转盘的转速可根据前端供料速度与后端处理节拍灵活调整，转盘边缘的挡边高度与导料槽的间隙可适配不同直径规格的瓶盖，无需更换整套工装即可完成小范围规格切换。

　　直线输送段采用平顶链板作为承载构件，链板表面做防滑纹理处理，输送线两侧设置可调式侧挡条，挡条通过腰型孔与机架连接，可根据瓶盖外径调整两侧间距，保证瓶盖在输送过程中始终保持单列居中姿态行进，不会出现偏移歪斜影响后续打码与检测精度。沿输送方向依次设置打码工位、视觉检测工位、分拣剔除工位，打码工位采用立式安装的工业打码头，安装支架设置多轴调节结构，可实现上下高度、前后位置、倾斜角度的微调，适配不同高度瓶盖的打码位置需求，打码头下方设置承托块，避免链板受力下挠导致打码深浅不一、标识模糊的问题。视觉检测工位搭配工业相机与背光光源，光源采用环形漫射设计，避免瓶盖表面反光造成的成像误判，相机支架同样设置可调结构，可根据打码位置调整拍摄焦距与角度，实时识别打码内容缺失、字符模糊、位置偏移的不合格瓶盖。分拣剔除工位采用气动拨杆结构，当视觉系统识别到不合格品时，会触发对应位置的电磁阀动作，拨杆快速伸出将不合格瓶盖从输送线侧方的出料口拨出，合格品则沿输送线继续行进到末端出料位置，流入下一道工序。

　　机架主体采用标准工业铝型材拼装搭建，底部设置可调脚杯，可调整设备整体水平度，适应车间地面不平整的安装场景，设备整体的安装边界需预留左侧理料转盘的上料操作空间、右侧合格品出料的对接空间，以及前侧的维护操作通道，电控柜集成安装在机架下部的层架位置，走线全部通过铝型材内置槽道布置，避免线缆外露造成的安全隐患与积尘问题。设计过程中重点考虑了不同瓶盖规格的兼容性，所有与瓶盖接触的导向、承托构件都采用快拆式安装结构，切换规格时无需工具即可完成挡条、承托块、导料槽的更换，缩短产线换型的停机时间；输送段的驱动电机采用变频调速，可根据不同生产节拍调整输送速度，最高线速度可匹配每分钟三百件左右的处理节拍，满足中小规模瓶装生产线的产能需求。

　　打码工位与检测工位的位置间距经过反复校核，预留了足够的油墨干燥或激光打码的冷却时间，避免刚完成打码的标识被后续构件蹭花；剔除工位的拨杆动作行程与响应速度经过匹配调试，既保证不合格品能够被完全拨出，又不会误碰相邻的合格品，拨杆端部采用软质包胶处理，避免击打瓶盖造成表面损伤。整套设备的结构没有采用复杂的定制化构件，大部分标准件都可以从常规工业配件渠道采购，降低了后期的维护更换成本，机架的铝型材选型兼顾了结构刚性与轻量化需求，不会出现输送段运行过程中的晃动问题，所有可调位置都设置了刻度标识，调整参数时可以直接参照刻度快速定位，减少反复调试的时间。
