气动真空上料机结构设计方案

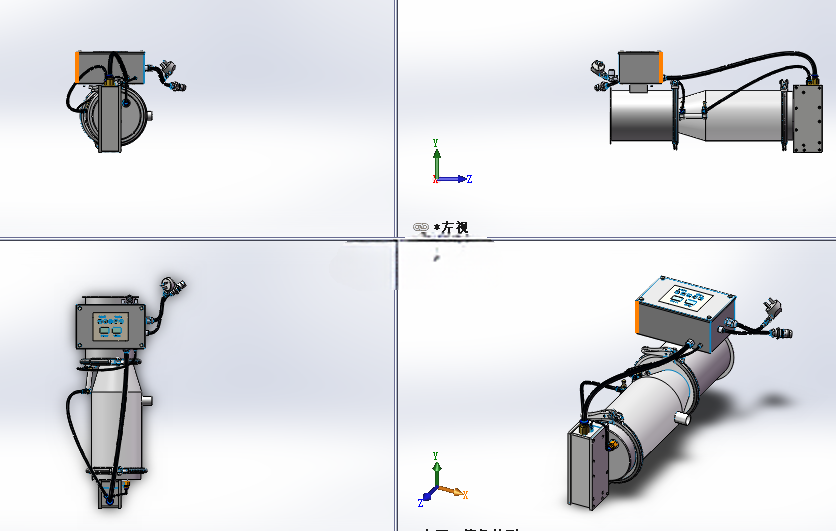

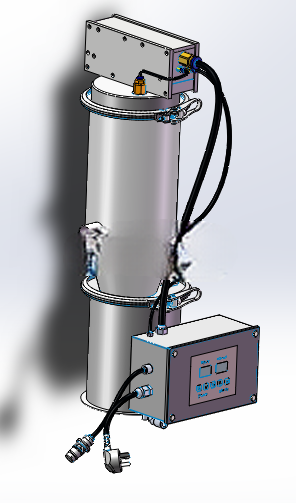

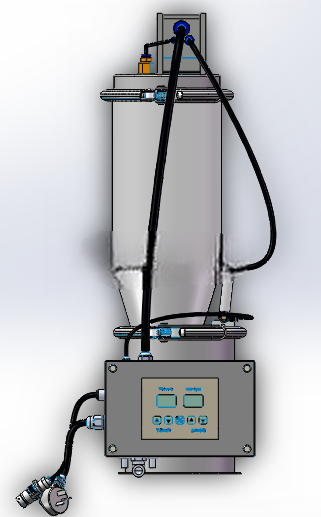

　　在食品加工、精细化工、锂电正极材料生产、医药制剂制备等对物料洁净度、输送过程密闭性有严格要求的生产场景中，粉体、颗粒状物料的转运输送一直是产线布局里需要重点考量的环节——传统的人工投料、螺旋输送不仅容易产生粉尘泄漏造成车间污染，还存在物料分层、异物混入的风险，气动真空上料机正是针对这类痛点设计的密闭式物料输送设备。这套设备的核心功能是依靠负压气流完成散料的垂直或短距离水平输送，整套系统的结构围绕密闭性、易清洁性、运行稳定性三个核心需求展开，整体采用立式筒状布局，主体料斗为不锈钢焊接结构，分为上下两个腔体，上腔体集成真空发生与反吹组件，下腔体作为物料暂存料仓，两腔体之间通过快拆卡箍连接，方便日常拆洗与滤芯更换，侧面预留的气动放料阀接口可直接对接下游设备的进料口，无需额外加装过渡连接段。

　　从结构设计逻辑来看，整套设备没有采用外置的大型真空站，而是将真空发生模块、反吹控制模块、电气控制单元做了集成化设计，控制箱独立布置在料斗侧下方，通过快插航空接头与料斗上的电磁阀、液位检测元件连接，既避免了控制元件长期受料斗振动影响出现接线松动，也方便现场布线时根据产线实际布局调整控制箱的安装位置，不需要额外制作安装支架。料斗顶部的真空发生单元配套了压缩空气反吹装置，在每次放料间隙自动启动，通过脉冲气流将附着在过滤滤芯表面的物料吹落至料仓内，避免滤芯堵塞造成吸力衰减，这一结构设计省去了外置的反吹气路处理元件，压缩空气入口直接对接车间常规0.5-0.7MPa的压缩空气管网即可，不需要额外配置增压设备。

　　设备的吸料枪采用不锈钢抛光制作，枪头处设计有可调式进气间隙，可根据输送物料的堆积密度调整进风量，避免密度过大的颗粒物料堵管，输送软管采用带钢丝骨架的食品级透明软管，既可以承受负压工况下的外压不吸瘪，也能方便现场操作人员观察管内的物料流动状态，及时发现堵料、缺料等异常情况。从安装边界来看，整套设备的主体料斗外径适配常见的挤出机、包装机、混合机的进料口安装尺寸，安装时只需要在下游设备进料口上方预留对应高度的垂直安装空间即可，不需要额外做复杂的地基固定，设备自重完全可以通过卡箍连接结构承载，控制箱的安装位置可根据现场操作空间选择落地安装或者壁挂安装，气路、电路的连接点都做了标识，现场安装时不需要对照复杂的管路图即可完成接线接管。功能配置上，这套设备支持间隙排料与连续排料两种运行模式，间隙排料模式下设备按照设定的吸料、放料时间循环运行，吸料时放料阀关闭，料仓内形成负压将物料从料桶吸入料仓，达到设定时间后真空破坏，放料阀打开物料依靠自重落入下游设备，这种模式适合小产能、投料精度要求高的工况，设备整体的耗气量更低，投资成本也更小；连续排料模式则是通过双腔体交替吸料放料实现不间断的物料输送，适合长距离、大产能的物料输送场景，不需要在下游设备上方配置大容积的暂存料仓。料仓侧面设计有透明视窗，可直接观察料仓内的物料堆积高度，配合料位检测元件可实现缺料自动停机、满料自动待机的功能，避免设备空转造成能源浪费。

　　整套设备的所有与物料接触的部件都采用圆弧过渡设计，没有卫生死角，表面抛光处理后不容易附着物料，换料时只需要拆开快拆卡箍即可将料斗、滤芯、吸料枪全部拆开清洗，符合食品、医药行业的卫生设计要求，气路元件全部采用标准通用件，后期维护更换不需要定制特殊配件，可有效降低设备的全生命周期使用成本。在实际产线布局中，这类真空上料设备可直接替代传统的人工登高投料工位，避免操作人员登高作业的安全风险，同时密闭输送的结构可完全杜绝粉尘外溢，改善车间的生产环境，也避免物料在输送过程中受到外界环境的污染，对于易吸潮、易氧化的特殊物料，还可以在吸料口处配置惰性气体保护接口，实现惰性气体闭路循环输送，满足特殊物料的输送要求。
