汽车电机壳体压装产线结构设计方案

项目分类:工装 发布时间:2024-12-10 ID:841715
  • 汽车电机壳体压装产线结构设计方案
  • 汽车电机壳体压装产线结构设计方案
  • 汽车电机壳体压装产线结构设计方案

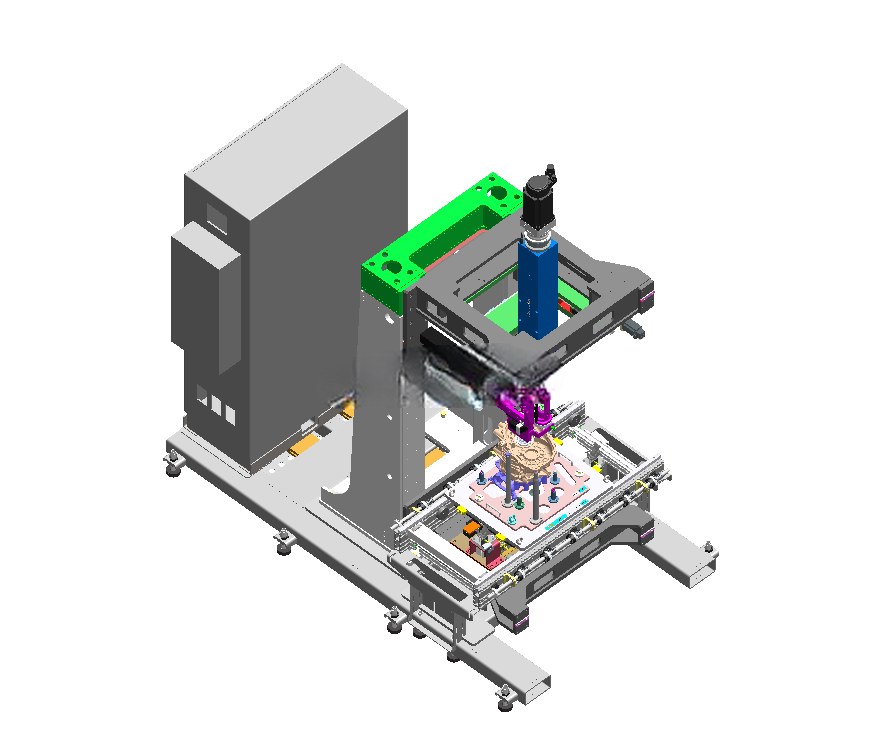

  从整体布局来看,产线采用卧式机架搭配上部压装模组的结构形式,底部采用可调脚杯搭配线性导轨的安装基准,机架主体采用方通焊接后去应力处理的加工工艺,安装面经龙门铣精加工保证平面度公差,整体安装边界可适配常规车间3米层高的工位布置,设备底部预留了电控柜、气路管线的排布空间,侧面预留维护检修门,可直接对接车间现有压缩空气气源与三相供电回路,无需额外配置专用动力源。产线的流水输送段采用重载倍速链结构,承载托盘可兼容不同外径的电机壳体定位需求,托盘上设置有可快换的定位销与仿形支撑块,针对不同型号壳体仅需更换支撑块即可完成换型,换型时间控制在半小时以内,适配中小批量多品种的电机生产需求。这套压装产线主要面向新能源汽车驱动电机壳体的总成压装工序,适配乘用车、商用车驱动电机壳体与端盖、轴承座、密封组件的精密压合装配场景,可直接对接电机总装线的上游壳体来料工位与下游总成检测工位,替代传统单工位压装设备的离散作业模式,将壳体上料、定位、压装、保压检测、下料全工序整合为连续流水作业,单工位节拍可稳定控制在行业主流电机装配线的匹配区间,适配多规格电机壳体的混线生产需求,无需大规模更换工装即可覆盖一定尺寸区间内的壳体产品装配。

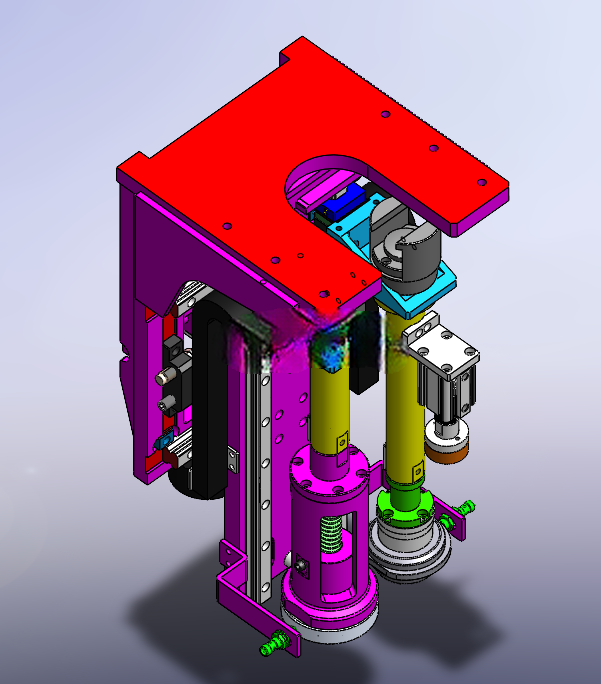

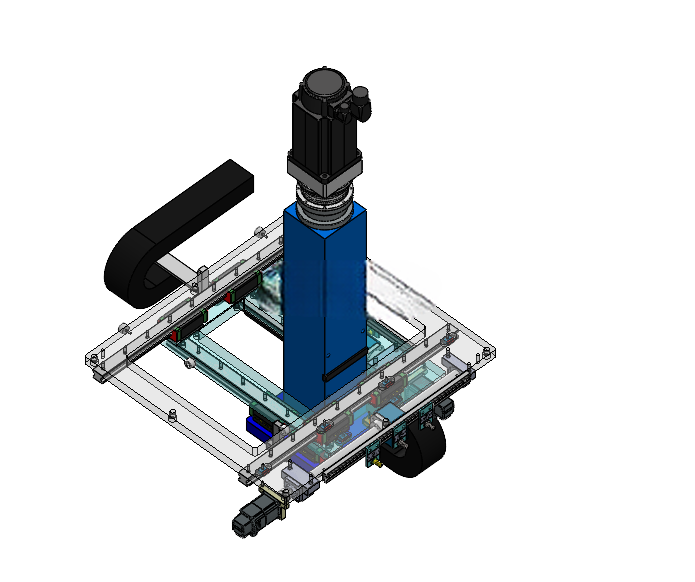

  输送线两侧设置有止挡机构,采用气缸驱动的硬限位搭配缓冲阻尼结构,可在压装工位将载盘精准阻挡并抬升定位,定位重复精度可满足压装工序的同轴度要求,避免输送链间隙带来的压装偏移问题。上部压装组件采用伺服电缸作为压装动力源,搭配压力位移检测模块,可实时采集压装过程中的压力曲线与位移数据,压装头设置有浮动连接结构,可自动补偿壳体与待压装零件的微小同轴度偏差,避免压装过程中出现壳体开裂、零件压偏的质量问题。压装工位旁配置的伺服变位机构可带动壳体完成多工位角度旋转,配合压装头完成不同角度位置的零件压装,无需人工二次调整壳体装夹位置,减少人工干预带来的定位误差。

  产线集成的压力检测模块可在压装保压阶段实时监测压装力的保持情况,一旦出现压力衰减超差即可触发报警,将不合格品拦截在压装工位,避免不合格品流入下道工序。持料工装采用气动夹紧结构,夹紧力可根据壳体材质调整,针对铝合金壳体可设置较低的夹紧力避免夹伤壳体表面,针对铸铁壳体可提高夹紧力保证装夹刚性。整套结构在设计过程中充分考虑了维护便利性,所有易损件均采用标准件选型,导轨、气缸、伺服电机均选用行业通用规格,备件采购与更换无需定制加工,可大幅降低后期运维成本。

  管线排布采用拖链内置的方式,所有气管、线缆均沿机架内侧的线槽排布,避免运动过程中管线拉扯磨损,外部设置有安全防护光栅,当人员误入压装作业区域时设备可立即停止动作,满足车间安全生产的防护要求。压装头的行程设置有足够的安全余量,可适配不同高度的壳体压装需求,机架上部的压装模组安装板设置有长条形调节孔,可根据不同产品的压装位置调整压装头的横向位置,进一步拓展设备的适配范围。载盘的止挡机构设置有到位检测传感器,只有当载盘完全到位并抬升锁紧后,压装程序才会启动,避免误动作带来的设备与零件损坏。整套产线的结构设计充分考虑了电机壳体压装工序的实际工艺痛点,针对传统压装作业中定位精度差、压装质量不可追溯、换型效率低的问题做了针对性的结构优化,所有运动部件均设置有硬限位与软限位双重保护,避免超程运动带来的设备碰撞损坏。
