全自动尼龙扎带超声波切断加工设备

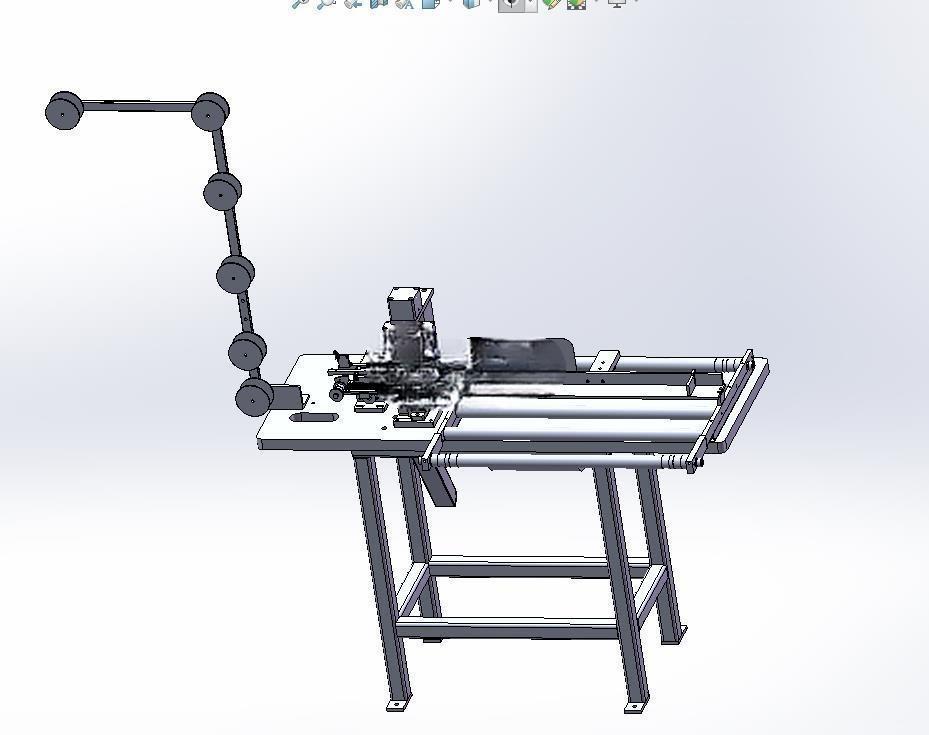

　　在线束加工、家电组装、五金包装等批量使用尼龙扎带的生产场景中，成卷供应的尼龙扎带往往需要预先定长切断，才能适配后续的手工捆扎或自动扎带枪作业，传统人工裁切不仅效率低下，切口容易出现毛边、熔融不均的问题，还会因为人工送料的力度偏差导致扎带长度公差过大，直接影响后续捆扎工序的良品率，这款超声波切断设备就是针对这类痛点开发的专用加工装置。设备整体采用方管焊接机架作为承载基础，机架底部预留了四个脚轮安装位，同时配套可调节支撑脚，方便在车间内灵活转线移动，到位后锁紧支撑脚即可保证设备运行时的稳定性，机架台面采用加厚钢板加工，平面度控制在0.2mm/m以内，为各功能组件的安装提供可靠的基准面。

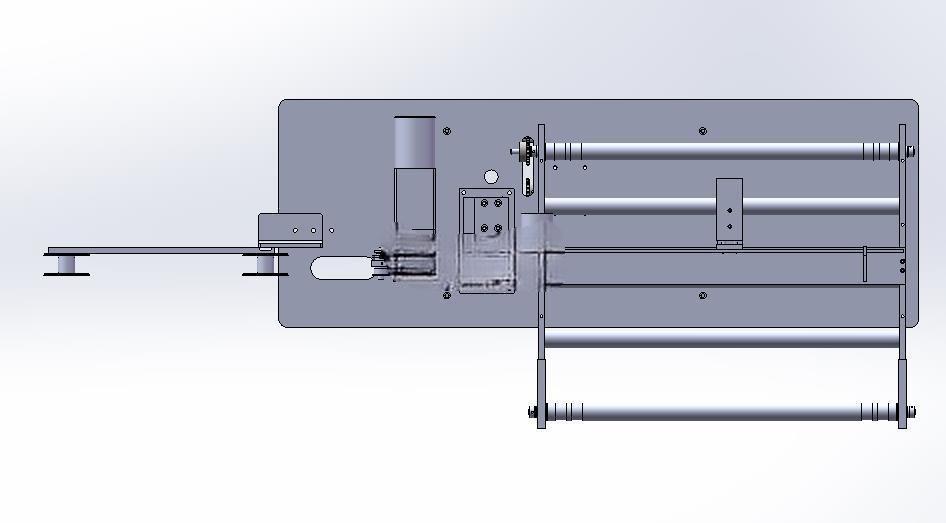

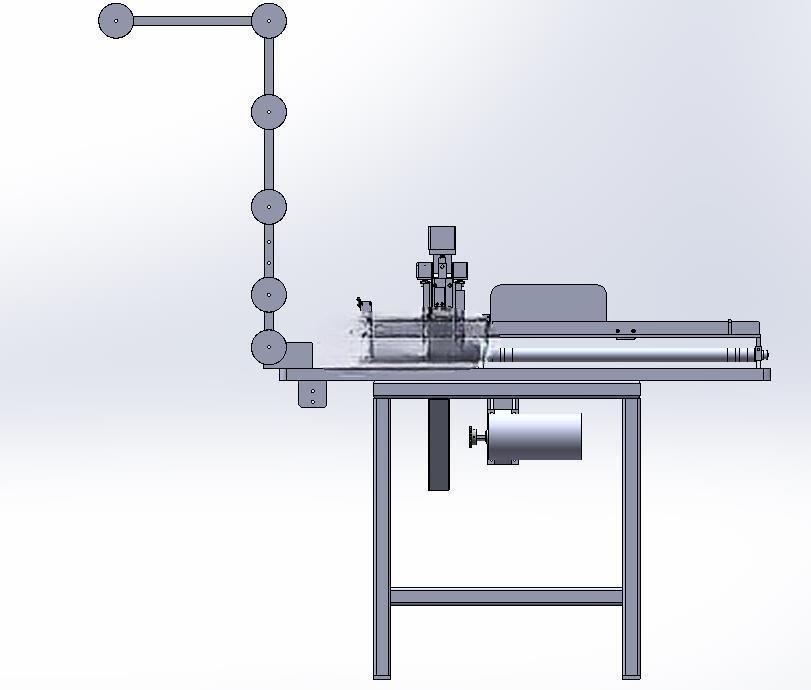

　　设备左侧设置了多组导轮组成的送料导向架，导轮采用硬质阳极氧化铝加工，表面做抛光处理避免刮伤扎带表面，导轮的排布采用逐级张紧的结构设计，从料卷引出的扎带依次绕过各导轮后进入裁切工位，导轮组的转轴均采用深沟球轴承支撑，转动阻力小，能保证扎带送料过程中张力恒定，不会出现拉扯变形或者松垮偏移的问题，导向架的伸出长度可根据料卷的幅宽进行小幅调整，适配不同规格的成卷扎带原料。裁切工位是设备的核心功能单元，采用超声波裁切原理，相比传统的热切刀或者机械冲切，超声波裁切的切口更加平整光滑，不会出现扎带端部熔融粘黏、飞边毛刺的问题，裁切时通过超声振动瞬间完成切断，对扎带本体的热影响区域极小，不会导致扎带端部变硬变脆，能保证后续扎带穿入锁扣时的顺畅度。

　　裁切工位配套了定长送料辊组，送料辊采用包胶结构，增大与扎带表面的摩擦力，送料长度可通过调节辊组的转动行程进行精准控制，长度公差可控制在±0.5mm以内，能满足不同捆扎场景下的扎带长度需求。裁切完成后的扎带通过台面右侧的导料槽滑落到收料盒内，导料槽采用倾斜式设计，表面光滑无凸起，避免扎带在滑落过程中卡滞。设备的电气控制元件全部集成在台面下方的机架空腔内，走线全部采用线槽规整布置，强弱电分离走线避免信号干扰，操作按钮集中设置在裁切工位旁的台面上，方便操作人员单手完成送料、裁切、急停等操作，设备的安全防护方面，在裁切工位的外侧设置了透明亚克力防护罩，防护罩配套安全联锁开关，一旦防护罩被打开，设备会立即停止裁切动作，避免操作人员误触超声裁切头造成安全事故。

　　从设计思路上看，这款设备没有追求过于复杂的多功能集成，而是聚焦扎带定长切断这一核心工序，在保证裁切精度和切口质量的前提下，尽可能简化结构，降低设备的制造成本和后期维护难度，所有易损件都采用标准件，比如导轮轴承、送料辊包胶层、超声裁切刀头都可以快速更换，不需要复杂的专用工具，日常维护只需要定期给导轮轴承加注润滑脂、清理裁切工位残留的扎带碎屑即可。设备的整体外形尺寸控制在长1600mm、宽800mm、高1500mm左右，安装时只需要预留周边300mm的操作维护空间即可，不需要额外的地基固定，普通的车间水泥地面就可以满足安装要求，气源接口采用常规的8mm快插接头，电源采用220V民用交流电即可运行，不需要专门的工业三相电接入，适配绝大多数中小加工车间的配套条件。在实际生产应用中，这款设备既可以作为独立的扎带切断工序设备使用，配合人工完成扎带的预裁切供料，也可以通过预留的通讯接口，对接后续的自动扎带机、自动捆扎生产线，实现扎带从成卷原料到定长切断再到自动捆扎的全流程自动化作业，相比传统的人工裁切模式，单台设备的加工效率可以提升5倍以上，同时能大幅降低操作人员的劳动强度，避免长期重复裁切动作导致的职业损伤。设备的结构设计充分考虑了不同规格扎带的适配性，通过调整导轮组的间距、送料辊的压紧力度以及超声裁切头的行程参数，可以适配宽度从2mm到10mm的不同规格尼龙扎带，不需要更换大量的专用工装，调整过程简单快捷，能满足多品种小批量的生产切换需求。
