汽车后视镜组装自动上料设备结构设计

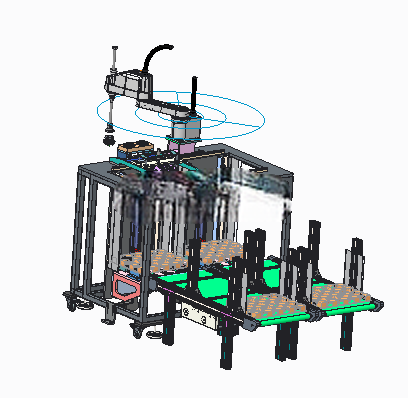

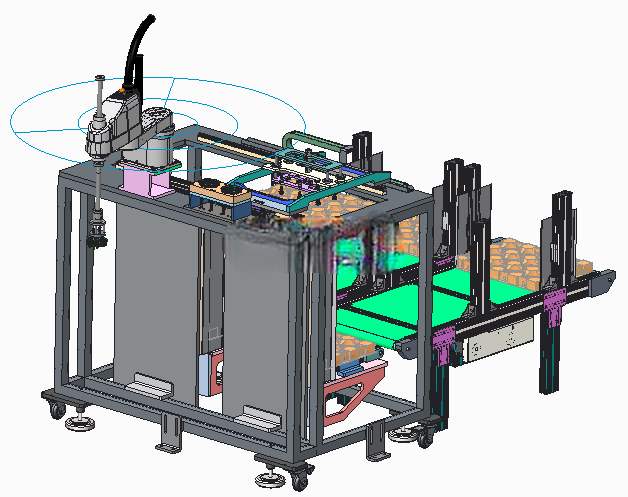

　　在汽车内外饰零部件的组装产线中，后视镜的装配环节长期存在供料节拍不稳定、人工取放定位精度不足的痛点，这款上料设备正是针对该类场景开发的专用工位设备，直接对接前端流水线托盘来料工位，承担后视镜半成品从料盘到装配治具的自动转运、定位工序，可直接嵌入现有后视镜组装线体，无需对原有产线布局做大幅改动。设备整体采用铝型材搭建主体机架，底部配置可调脚轮与固定脚杯，兼顾设备转场移动便利性与工位固定后的安装稳定性，机架整体宽度适配常规倍速链流水线的线边安装边界，左右两侧预留的料盘输送通道宽度与行业通用的tray盘尺寸匹配，可兼容两穴标准料盘的自动上下料动作，机架下部预留电气元件安装空间，走线槽沿型材内侧布置，避免运动部件干涉线缆。

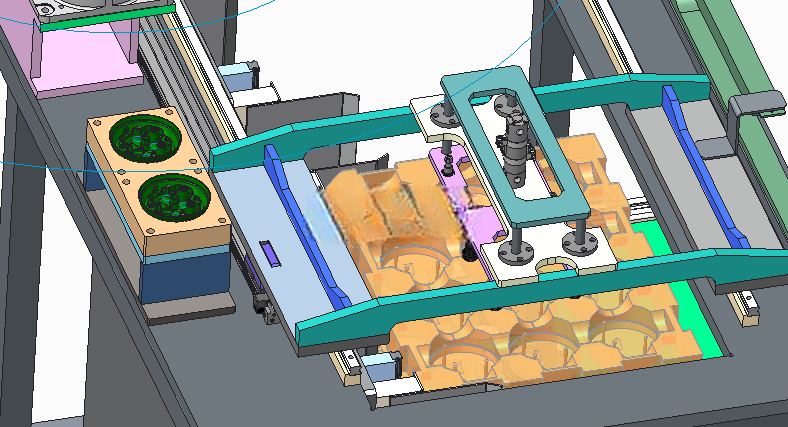

　　设备的料盘输送段采用双层皮带输送结构，上层为待加工料盘进料通道，下层为空料盘回流通道，当流水线载着满料托盘到达设备对接位置后，顶升定位机构先将托盘精准抬升锁定，由分料机构将tray盘逐盘分离送入取料工位，待盘内工件全部取完后，空盘自动推入下层回流线送回前端上料工位，整套分料、送盘、回流动作无需人工介入，可匹配产线12秒/件的装配节拍需求。取料执行端采用水平多关节四轴机械手，安装在机架上部的横跨梁上，机械手末端配置真空吸嘴与柔性夹爪复合取料机构，可适配不同曲率的后视镜壳体抓取需求，机械手的运动半径覆盖整个取料工位与二次定位治具区域，运动路径经过轨迹优化，取放料过程无多余动作，重复定位精度控制在±0.05mm以内，避免取料过程中刮伤后视镜壳体表面。二次定位治具设置在机械手与装配工位之间，治具上根据后视镜产品外形设计仿形定位槽，配置柔性夹紧块与到位检测传感器，当机械手将工件从tray盘中取出放入治具后，夹紧块自动对工件位置做微调校正，消除tray盘本身的放置公差与机械手取料的位置偏差，确保工件到达装配工位时的位置精度满足后续卡扣压装、镜片贴合等工序的要求，定位完成后的工件由机械手再次取出，直接放置到线体的装配工装板上，随线体流入下一道工序。

　　设备的安全防护设计上，在机械手运动区域的外侧设置可开启的透明亚克力防护门，防护门配置安全门锁，门体开启时机械手自动暂停运行，避免人员误闯入运动区域发生安全事故，料盘进出位置配置安全光栅，检测到异物进入输送通道时设备自动停机并触发报警，设备操作面板设置在机架前端侧方，高度符合人体工程学要求，操作人员可直接在面板上调整料盘输送速度、机械手取料点位、定位治具夹紧力等参数，适配不同型号的后视镜产品生产需求。

　　从结构设计逻辑来看，这款设备没有采用复杂的非标定制结构，大部分输送组件、机械手、检测元件均采用行业通用标准件，大幅降低了设备的加工制造成本与后期维护难度，各功能模块采用独立安装板固定，后期更换产品型号时，只需更换对应的定位治具与取料吸嘴，重新调用预设的运动程序即可快速完成换型，适配汽车零部件行业多品种小批量的柔性生产需求，设备安装时只需对接前端流水线的信号接口与车间气源、电源即可投入使用，无需复杂的现场调试工作。
