升降式载具供料机结构设计方案

　　从结构组成来看，整台设备拆分为存料、上料转盘、直震分料、吹料送出、电气集成五个独立模块，每个模块都做了快拆设计，日常维护换型的时候不需要整台设备拆解，只需要松开对应模块的锁紧螺丝就能更换适配不同载具的治具，换型时间能控制在15分钟以内，适配多品种小批量的柔性生产需求。存料部分采用垂直升降的栈板结构，料仓的有效存料高度为450mm，按照常规载具20mm的堆叠厚度计算，单次补料可以容纳22层左右的载具，能满足单班8小时里至少2小时的无人化供料需求，减少一线操作人员的补料频次；升降驱动采用伺服电机搭配同步带传动，重复定位精度控制在±0.2mm以内，能保证每次抬升的载具层和转盘接料位的高度差不超过1mm，避免抬升过程中载具倾翻、掉料。在3C电子、小五金冲压、精密组件装配这类离散制造产线里，载具类工件的供料一直是影响产线节拍的核心卡点——传统人工摆料不仅人力成本高，还容易出现载具放反、叠料、卡滞的问题，直接拖累后段工位的稼动率，这款升降式载具供料机就是针对这类场景开发的专用上料单元，适配尺寸在150mm100mm以内的盘状、盒状载具上料需求，能直接对接产线接驳台、组装工位或者冲床进料口，不需要额外做过多的接口改造。

　　上料转盘采用间歇式分度结构，转盘上均匀分布4个载具定位槽，每个定位槽都做了仿形倒角设计，载具从料仓落到定位槽的时候，倒角能自动导正载具位置，不需要额外增加视觉定位就能保证载具的位置偏差在±0.3mm以内；转盘的间歇停顿时间可以根据后段的产线节拍自由调整，最快节拍能做到1.2秒/件，匹配大部分中高速装配线的速度要求。直震部分安装在转盘和出料位之间，采用平振直震器搭配可调式导轨，导轨的宽度可以通过侧边的调节螺丝快速调整，适配不同厚度、不同外形的载具输送；直震的振幅可以通过调压阀独立调节，针对重量较轻的塑料载具可以调低振幅避免载具跳料，针对重量稍大的金属载具可以调高振幅保证输送顺畅，直震段的长度设计为320mm，能在输送过程中把叠在一起的载具完全分开，从根源上避免双料、叠料进入后段工位。送出吹起部分安装在直震轨道的末端，采用侧向吹气加定位挡块的结构，当载具被直震送到末端位置时，挡块会先挡住载具完成位置确认，之后侧向的吹气阀启动，把载具平稳吹到后段的接驳流道上，吹气的压力可以通过调压阀调整，避免吹气压力过大把载具吹飞或者压力过小送不到位；吹料位还加装了对射光纤传感器，能实时检测载具是否到位、是否送出，出现卡料、缺料的情况会立刻给主机发送信号，避免后段工位空跑。

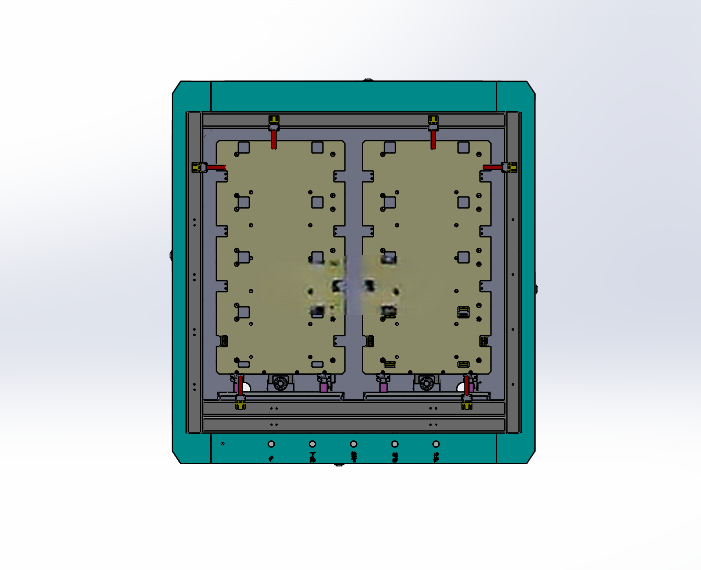

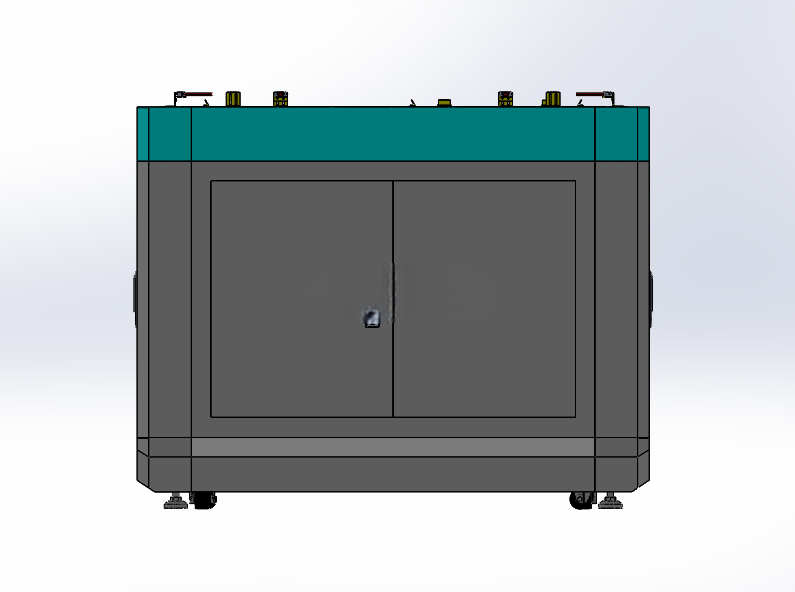

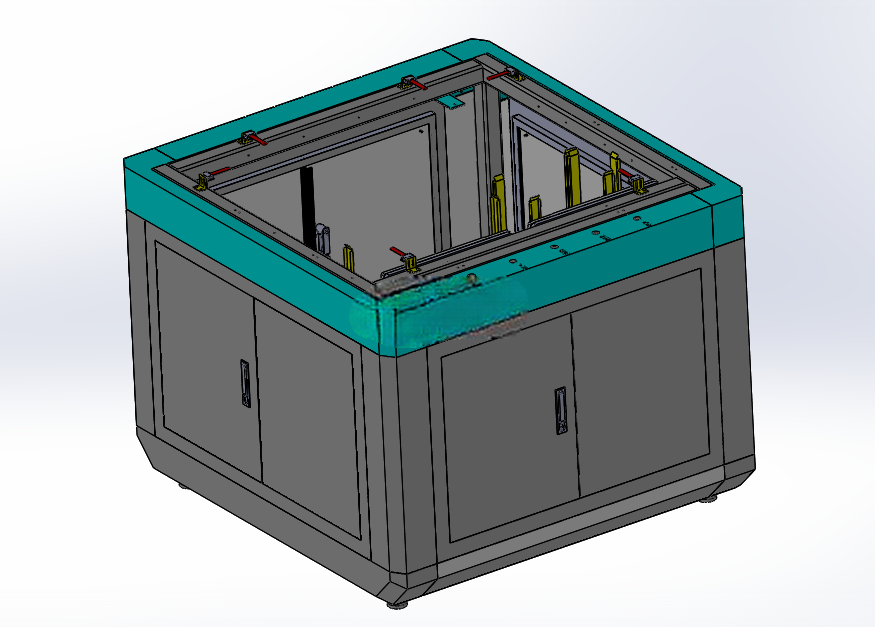

　　设备的电气和气动元件全部集成在机身下部的柜体里，柜体采用双开门设计，开门后就能接触到所有的阀组、IO模块和驱动控制器，日常排查故障的时候不需要爬到设备底部或者拆解机身结构；机身底部安装了4个可调脚杯和4个万向脚轮，脚轮方便设备在车间内转线移动，脚杯可以调整设备的水平度，保证直震轨道的水平偏差不超过0.1°，避免直震送料的时候出现载具偏斜的问题。整台设备的外形尺寸控制在1200mm800mm*1100mm，占地面积不到1平米，对于车间场地紧张的产线非常友好，安装的时候只需要预留左右各300mm的维护空间、后部200mm的走线空间就能满足安装要求，不需要做特殊的地基处理，地面平整度达到普通车间水泥地面的要求就能直接放置使用。从实际生产验证的情况来看，这款供料机的卡料率能控制在千分之二以内，远低于行业平均的千分之五的卡料水平，主要是因为在各个衔接位置都做了防卡的过渡设计：料仓出口做了15°的导向斜角，转盘和直震轨道的衔接处做了顺滑的过渡托板，直震轨道和吹料位的衔接处做了防卡的缺口设计，哪怕载具存在±0.5mm的尺寸公差，也能顺利通过各个衔接位置，不会出现硬卡滞的情况。设备的所有钣金外壳都做了圆角处理，避免操作人员在日常补料、维护的时候被锐角划伤，顶部的操作按钮全部采用带灯的防误触按钮，启动、停止、复位按钮的颜色按照工业安全标准做了区分，紧急停止按钮安装在设备正面最显眼的位置，出现异常情况的时候能第一时间拍下停机。

　　气路部分全部采用快插接头，气管都走机身内部的走线槽，外部没有裸露的气管，避免车间里的物料车、人员走动刮碰气管导致气路故障；电路部分的强弱电做了分离走线，动力线和信号线分开布置在不同的走线槽里，避免伺服电机的信号干扰传感器的检测稳定性，设备的接地端子直接连接到车间的接地网，保证设备运行的时候不会出现静电击穿载具或者干扰周边设备的问题。针对不同行业的使用需求，这款供料机还预留了扩展接口，可以在料仓位置增加料满、料空传感器，实现补料的自动提醒，也可以在出料位增加扫码枪或者视觉检测模块，在供料的同时完成载具的外观检测、二维码读取，不需要额外增加检测工位，进一步压缩产线的占地面积。和传统的皮带式供料机、振动盘供料机相比，这款升降式载具供料机针对载具类工件做了专门的结构优化，不会像振动盘那样刮花载具表面，也不会像皮带供料机那样出现载具跑偏的问题，对于表面要求高、定位精度要求高的载具供料场景适配性更强。
