塑件棒类自动供料组装输送设备结构

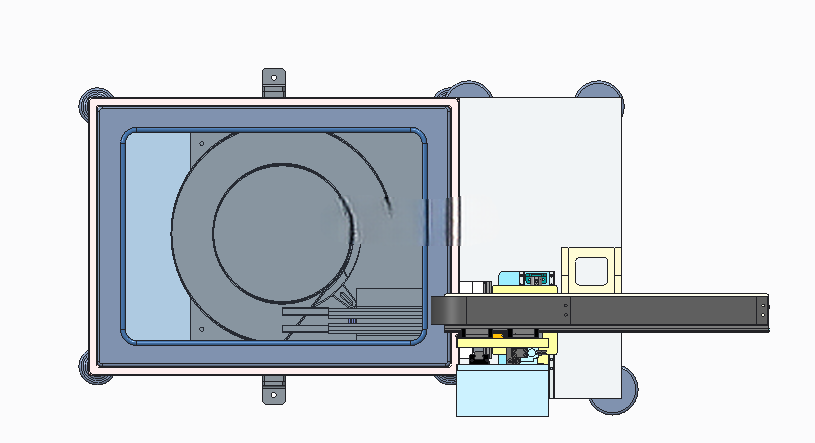

　　在小型塑件组装生产线的前端工位，棒类塑件的有序供料一直是影响整线节拍的关键环节，这类零件体积小、外形规整但轴向定位要求高，传统人工排料不仅效率低下，还容易出现零件姿态偏差、磕碰划伤外观面的问题，这套供料设备正是针对这类量产场景开发的专用工位装备，直接对接后续组装工序的输入需求，可独立作为标准工位模块嵌入不同长度的塑件组装线体中。设备核心的出料分料单元采用振动盘作为料源输出，通过定制的盘内轨道将杂乱堆放的棒类塑件整理为统一轴向姿态，在出料端通过分料挡块结构将单列来料拆分为两列同步输出，匹配后续双工位抓手的取料节拍，相比单列出料结构，双列排布可将单周期供料效率提升近一倍，同时轨道末端设置的姿态检测挡块可自动剔除姿态反向的零件，避免异常件流入后续工位造成卡滞。

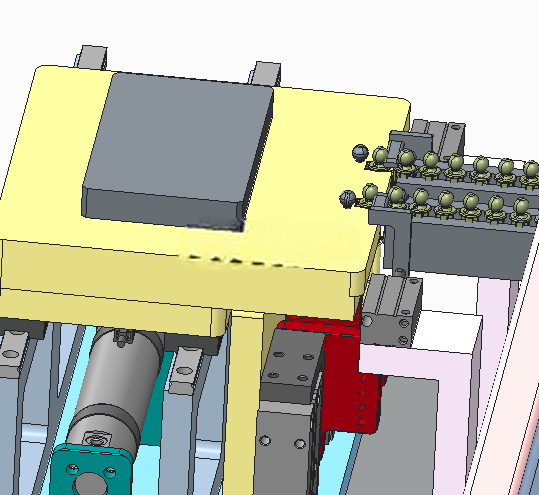

　　移载组件采用双工位平行抓手设计，抓手的夹爪内腔根据棒类塑件的外径做仿形加工，夹持力通过调压阀控制在不压伤塑件表面的区间内，移载驱动采用线性导轨搭配伺服滑台的结构，可在取料位、二次定位位、组装治具位之间做精准的点位移动，重复定位精度控制在0.02mm以内，满足组装工序的对位要求。二次定位治具设置在移载路径的中间位置，治具上开有与棒类塑件外径匹配的定位槽，当抓手将零件放置到定位槽内后，侧向的定位推块会将零件推至基准面，消除取料过程中产生的位置偏差，确保零件进入组装治具时的位置一致性。

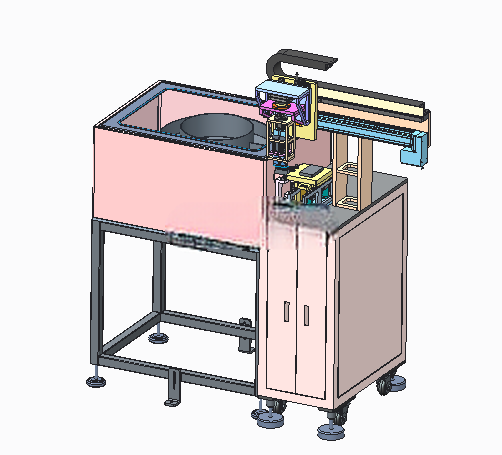

　　组装治具根据对应产品的组装配合尺寸设计，可完成棒类塑件与其他配套零件的预装定位，待预装完成后，设备末端的搬运输送轴会将组装完成的组件从治具中取出，直接输送至下一机台的输入接口，实现工位间的无人工衔接。从结构安装边界来看，设备整体采用方通焊接机架作为承载基础，机架底部设置可调脚杯与脚轮，方便线体布局时的位置调整与水平校准，振动盘单元安装在机架左侧的独立安装板上，安装板与主框架之间设置减震垫，避免振动盘的震动传递到移载与组装单元影响定位精度；移载组件的导轨安装面经过铣平加工，平面度公差控制在0.01mm/100mm以内，确保滑台运行的平顺性；所有气动元件的走线与气管均通过坦克链收纳，排布在机架侧面的走线槽内，避免运动过程中出现管线拉扯干涉的问题。

　　设备的横向安装宽度控制在1.2米以内，纵向深度不超过0.8米，整体高度适配常规生产线1米的作业面高度，不需要对现有车间线体做大规模改造即可直接对接安装。在设计细节上，振动盘的料仓容量按照单班次8小时的上料间隔设计，减少人工补料的频次；所有与塑件接触的部位均采用赛钢或者阳极氧化铝合金材质，避免长期接触刮伤塑件的外观面；各个运动工位均设置到位检测传感器，当出现零件卡滞、取料失败的情况时设备会自动停机并触发提示，避免故障扩大损坏机构。这套设备的结构逻辑完全围绕棒类塑件的供料、定位、组装、转序全流程设计，没有冗余的功能结构，各个单元的动作节拍经过匹配优化，单周期运行时间可控制在3秒以内，能够满足中小塑件量产线的节拍要求，对于同类型的小尺寸轴类、棒类零件的供料组装场景，只需要更换对应的振动盘轨道、夹爪与定位治具即可快速适配，具备一定的工位通用性。
