桶装水生产线全自动套袋包装设备

　　在饮用水生产灌装的后段工序中，桶装水成品在完成灌装、压盖、灯检之后，需要在桶身外部套覆一层透明塑料保护膜，避免桶身沾染灰尘、在转运过程中出现表面刮擦，同时也能隔绝仓储环节的潮气与蚊虫接触，这道工序过去多由人工完成，工人需要手动撑开袋口、从上至下套入桶身，不仅劳动强度大，套袋的一致性差，还容易因为手部接触造成桶身二次污染，全自动套袋设备的应用，直接替代了这一环节的人工作业，能够无缝对接现有桶装水输送线，实现连续化的套膜作业。

　　这套设备的核心执行逻辑，是通过布置在机架内部的凸轮轴系搭配多组连杆机构，完成取袋、开袋、套入、热封切断的整套动作循环，没有采用复杂的多轴伺服协同方案，核心动作全部靠机械凸轮的轮廓曲线保证动作时序的精准性，相比纯气动或者多伺服的方案，运行稳定性更高，调试完成后不需要频繁调整动作参数，长时间连续运行的故障率更低，适配饮用水生产车间两班倒甚至三班倒的连续生产节奏。驱动部分采用变频无级调速设计，设备的运行节拍可以根据前端灌装线的输送速度灵活匹配，不会出现前后段节拍脱节导致的堆桶或者空等问题，速度调节范围覆盖每小时300桶到1200桶的常规桶装水生产线产能需求。

　　设备的控制核心采用通用PLC搭建，搭配触控式人机界面，操作人员可以在界面上直接查看设备的运行状态、各工位的动作触发信号，调整套袋的延时参数、热封温度等工艺数值，不需要打开电控柜手动调整继电器或者节流阀，日常操作的门槛更低。设备自带自动计数功能，能够实时统计当班的套袋完成数量，方便生产班组做产能统计，同时配置了缺袋检测、桶位检测、卡桶停机保护功能，当袋仓内的包装袋用完、输送线上没有桶或者工位出现卡滞时，设备会自动停机并在人机界面上提示故障位置，避免设备空转或者出现机构撞坏的问题。

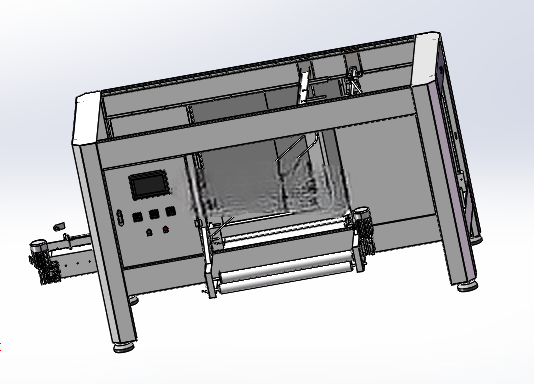

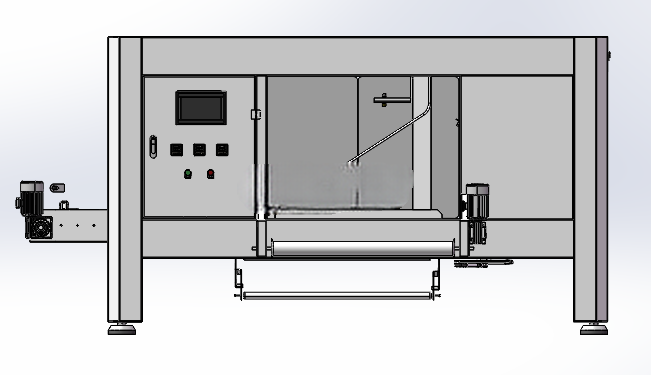

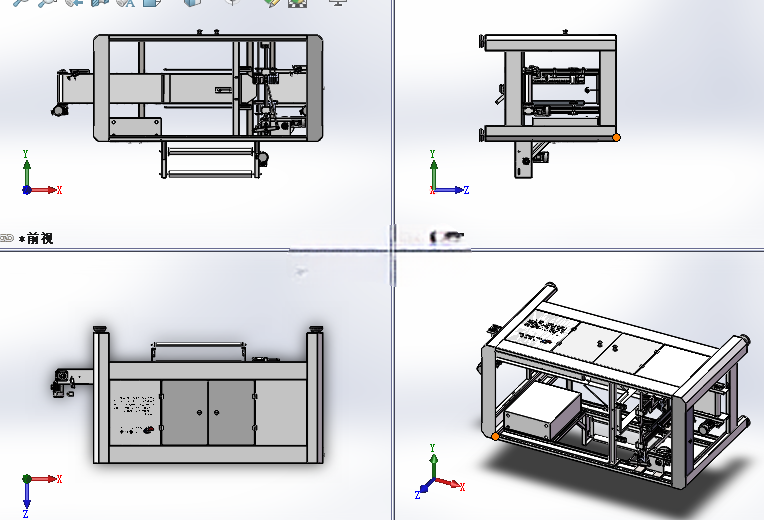

　　从安装适配的角度来看，这套设备采用整体式方通焊接机架，外部覆盖钣金防护门，所有运动部件全部布置在机架内部，避免车间的水汽、灰尘进入运动副造成磨损，同时也能防止操作人员误触运动部件发生安全事故。设备的进料端和出料端高度匹配常规桶装水输送线的高度，不需要对现有生产线做大规模改造，只需要将设备串接在灯检工位之后、码垛工位之前的输送段上，固定好地脚、接通气源和电源就可以投入使用，机架底部配置了可调脚杯，可以根据现场地面的平整度调整设备水平，保证输送面和原有线体的平齐。设备的宽度方向预留了足够的维护空间，侧面的防护门可以完全打开，日常更换包装袋、检查凸轮润滑状态、更换易损件的时候不需要拆解主体结构，维护操作的空间充足。

　　在功能细节上，设备的开袋机构采用负压吸盘取袋，每次从袋仓取出单个包装袋之后，通过两侧的吸盘反向拉扯将袋口完全撑开，撑袋机构会伸入袋口将整个袋身撑至完全展开的状态，待桶装水由输送线送入工位之后，升降机构带动撑开的包装袋从上至下套入桶身，套到位之后，热封切断机构会将袋口收拢热封，同时切断连续的包装膜料，完成单个桶的套袋作业，整个过程不需要人工干预，套袋后的膜服帖度一致，不会出现膜体歪斜、局部未套到位的问题。设备可以适配5加仑、3加仑等不同规格的桶装水产品，更换规格的时候只需要调整撑袋机构的开合尺寸、套袋升降的行程参数，不需要更换整套工装，换型时间控制在十分钟以内，适配多规格共线生产的水厂需求。

　　从结构设计的角度来看，这套设备的凸轮轴采用调质处理的45号钢加工，凸轮表面做了淬火硬化处理，长时间运行的磨损量极小，连杆连接位置全部采用自润滑轴承，不需要频繁加注润滑脂，日常维护的工作量很小。输送部分采用标准的桶装水输送链板，和水厂现有线体的链板规格一致，后期更换易损件的时候可以直接采购通用配件，不需要定制特殊规格的备件。气路部分的阀组全部集中布置在机架一侧的阀岛安装板上，气路管线走线整齐，每个电磁阀都标注了对应的功能工位，排查气路故障的时候可以快速定位对应的阀件，减少停机排查的时间。
