高速五金件自动包装设备结构设计

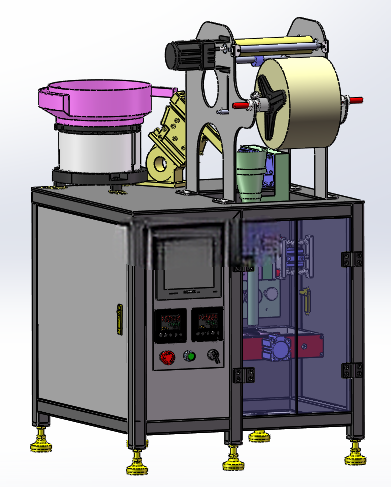

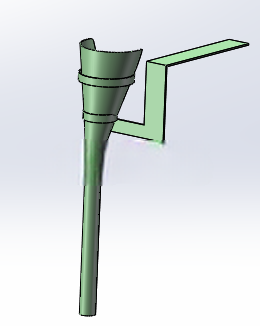

　　设备整体采用立式布局设计，核心的物料导入结构为锥形导料斗，上部敞口对接振动盘的出料轨道，下部收窄的出料口正对包装膜成型腔，导料斗侧壁延伸出的悬臂结构用于安装拉膜机构的导向辊，这种集成式的结构设计减少了独立安装支架的使用，既压缩了设备上部的横向占用空间，也让物料下落路径与包装膜进给路径保持同轴，避免物料卡滞、落料偏斜的问题。振动盘供料单元作为物料排序输送的核心，可根据不同五金件的外形尺寸更换对应的盘体轨道，针对带螺纹的螺丝类零件，轨道上增设防反转挡边，保证零件以统一姿态进入导料斗；针对薄型垫片、密封圈类易叠片的零件，轨道末端加装吹气分离结构，通过高压气流吹除叠放的多余零件，确保单包内物料数量精准。在五金制品批量生产的末端工序里，零散小五金件的计数包装一直是影响产线节拍的关键环节，这套每分钟80包处理能力的五金件包装设备，正是针对螺丝、螺母、垫片、密封圈这类标准小五金件的批量分装需求开发，适配五金加工厂、紧固件生产车间的成品包装工位，可直接对接上游加工设备的出料端，也可作为独立工位完成离线分装作业，解决人工分装效率低、计数误差大、包装一致性差的实际痛点。拉膜机构采用伺服电机驱动的牵引辊组，配合浮动张紧辊实时调整包装膜的进给张力，可适配不同厚度的PE、PO复合包装膜，拉膜行程可根据包装袋长度需求灵活调整，行程精度控制在0.5mm以内，避免出现封切位置偏移、包装袋长短不一的问题。成型器采用翻领式结构，可将平幅包装膜逐步卷曲成筒状，侧边搭接位置通过纵封机构完成连续热封，纵封温度可根据包装膜材质在80-180℃区间调节，封边宽度保持在8-10mm，保证封边强度的同时减少膜材损耗。

　　横封机构采用往复式热封切刀，配合计数传感器的信号完成定长封切，封刀表面喷涂特氟龙涂层，避免热封过程中膜材粘黏在刀面上，横封位置同时完成包装袋的上口封合与下一袋的底封，封切动作与落料动作通过PLC程序完成时序匹配，保证物料完全落入袋内后再执行封切，避免物料夹在封边内导致封合不严。放料架采用气胀轴结构，可适配最大外径300mm、宽度300mm的包装膜卷，膜卷安装位置带有阻尼制动结构，避免拉膜停止时膜卷因惯性转动导致膜材松垮跑偏，放料架旁预留有打码机安装位，可根据需求加装热打码或喷码机构，在包装膜上完成生产日期、批次信息的打印。

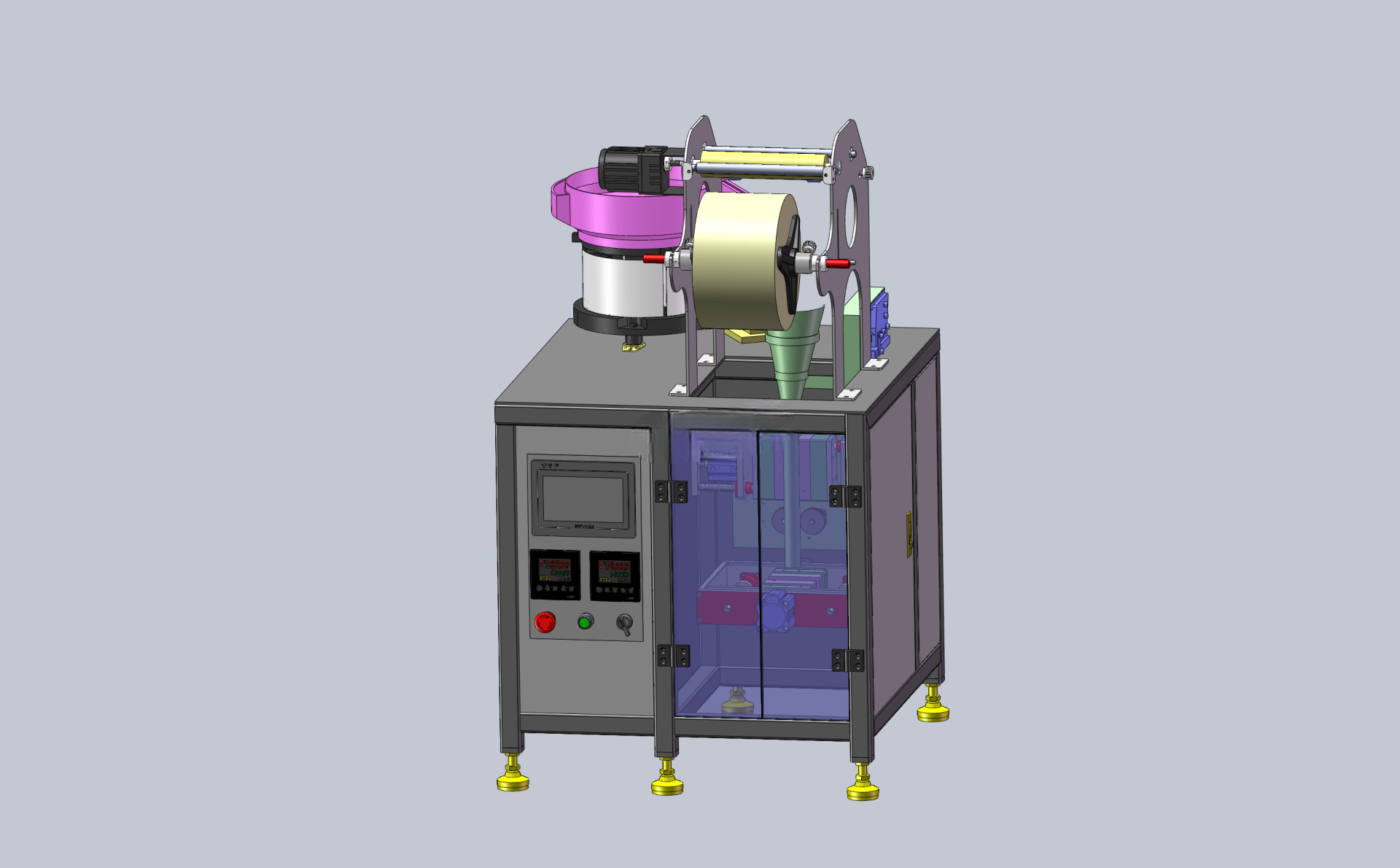

　　设备的安装边界方面，整机底部采用方管焊接框架作为支撑，框架底部配置可调脚杯，可适应地面不平整的车间安装环境，调整后整机水平度误差不超过1mm/m，设备总横向占用宽度约1200mm，纵向深度约850mm，整机高度约1900mm，安装时需在设备周边预留不小于600mm的操作维护空间，方便更换膜卷、调整参数、清理卡滞物料。电气控制箱集成在设备侧部，所有操作按钮、参数显示屏均布置在操作人员站立位的伸手可及范围内，设备的安全防护方面，所有运动的传动部件均加装透明亚克力防护罩，防护罩上带有安全联锁开关，防护罩打开时设备自动停止运行，避免操作人员误触运动部件造成伤害。

　　调试过程中，可先通过手动模式单独测试拉膜、纵封、横封、供料各单元的动作是否正常，再逐步提升运行速度，根据实际包装的物料类型调整振动盘的送料速度、封切温度、拉膜长度等参数，整套设备的结构设计充分考虑了小五金件包装的通用性需求，无需更换大量核心部件即可适配多种规格的小五金件分装，设备运行过程中噪音控制在75分贝以内，符合车间生产的环境要求，长期运行的稳定性较好，易损件仅为封切刀、硅胶压条、传动皮带这类常规配件，维护成本较低，可有效替代3-4名人工完成重复的分装作业，大幅提升五金成品包装环节的生产效率。
