已量产机柜焊接专用加工设备结构

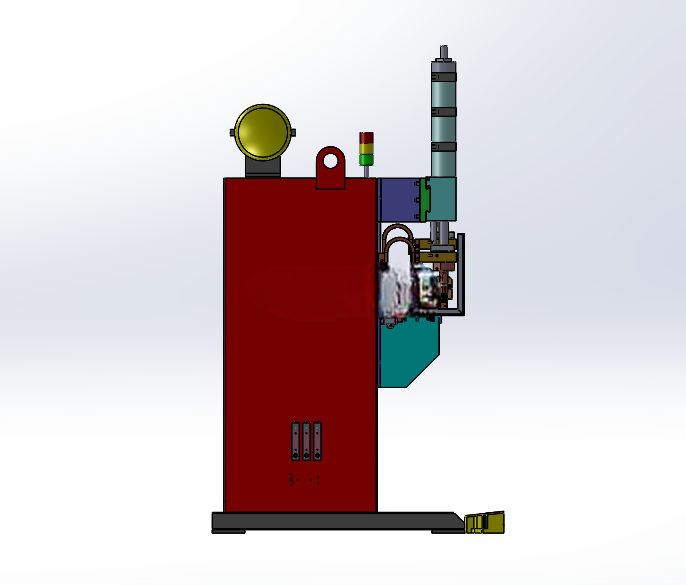

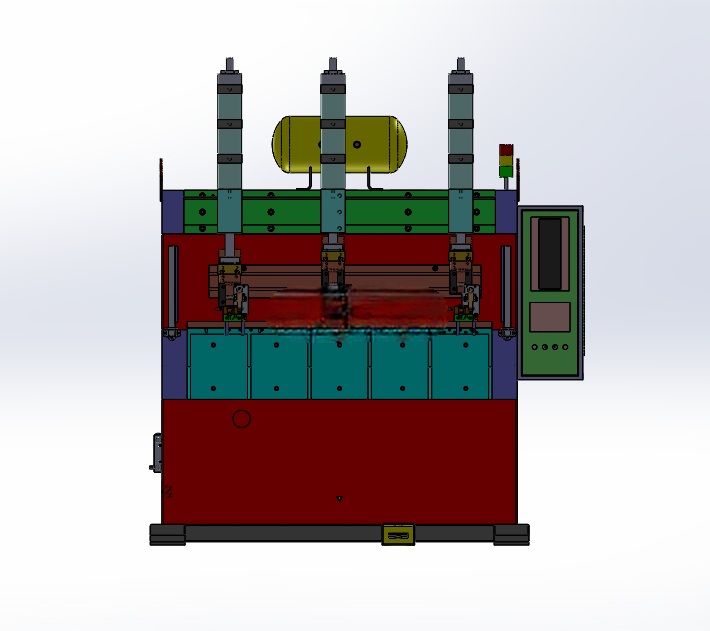

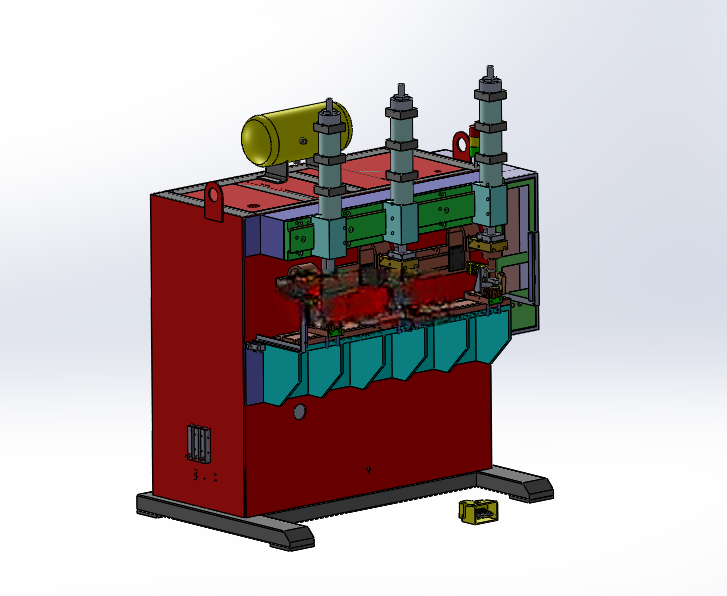

　　这款机柜焊接设备主要面向钣金机柜生产加工场景，适配标准电气机柜、网络机柜、工控机柜的柜体拼焊工序，在批量机柜生产线上可完成柜体侧板与框架、安装梁与主体结构的连续焊接作业，替代传统人工点焊加补焊的作业模式，能有效降低焊接变形量，提升机柜拼接尺寸一致性。设备采用分层式布局设计，底部为整体焊接式机架底座，底座内部预留冷水机安装腔，可直接配套水冷式激光焊接系统的冷却单元，无需额外外置冷却设备占用车间场地；中间层为焊接作业主腔体，布置三工位独立加压焊接头，每个焊头配备独立的竖向伺服进给轴，可根据不同机柜的焊接点位高度单独调整压合行程，适配不同规格尺寸的机柜焊接需求，焊头横向移动采用直线导轨配合齿轮齿条传动，重复定位精度可控制在0.1mm以内，保证焊接轨迹的一致性。

　　上层布置独立的储气罐单元，为焊头的气动压紧机构提供稳定的气源压力，避免车间气源波动导致的压合力不足问题，储气罐旁集成三色警示灯，可实时反馈设备运行、待机、故障状态。设备右侧集成一体式操作控制柜，柜内分层布置电气控制元件、激光发生器驱动单元，操作面板采用倾斜式设计，符合人体工程学操作高度，操作人员站立即可完成参数调整与作业启停操作。设备的外壳采用分段式拼装结构，不同功能区域的护板可单独拆卸，后期维护时无需拆除全部外罩，即可快速接触到内部的传动、焊接、气路元件；护板可根据车间整体配色需求做分段烤漆处理，避免整机油漆刮蹭后补漆色差明显的问题。

　　设备内部预留充足的走线空间，光纤线缆、焊接气管、控制电缆均采用分槽布线设计，强弱电分离布置，避免信号干扰，同时线缆预留足够的弯曲半径，随动部件的线缆配备坦克链防护，长期往复运动不会出现线缆磨损破皮的问题。设备安装时只需保证底部机架水平度在0.2mm/m以内，固定地脚螺栓后即可完成主体安装，外接气源、电源、冷却水管路即可投入使用，无需复杂的现场二次组装调试。三焊头同步作业的设计，可一次性完成机柜单侧三个点位的同时焊接，相比单焊头逐点焊接的设备，作业效率可提升两倍以上，焊接时焊头先通过气动压块将待焊接的钣金件压紧贴合，再触发激光焊接动作，避免钣金件存在间隙导致的焊穿、虚焊问题。

　　设备的作业台面采用可更换式耐磨垫板，长期使用出现压痕、焊渣粘附损伤后，可快速更换垫板，无需整体更换作业平台，降低后期维护成本。针对不同厚度的机柜钣金材料，可通过调整焊接功率、焊头进给速度、压合力参数适配，覆盖0.8mm到3mm厚度的冷轧钢板、镀锌钢板机柜焊接需求，焊接后的焊缝平整，后续打磨工作量可减少60%以上，有效提升后道喷涂工序的处理效率。
